光储并网避坑指南 | 6大方案全解析，从零违规到收益

Part.1

先搞懂：光储并网核心逻辑

不管哪种方案，都绕不开 3 个原则：

✅ 光伏优先供负载

✅ 余电充储能

✅ 严控防逆流（严禁不合规反向送电）

Part.2

AC380V 光储独立并网・余电不上网

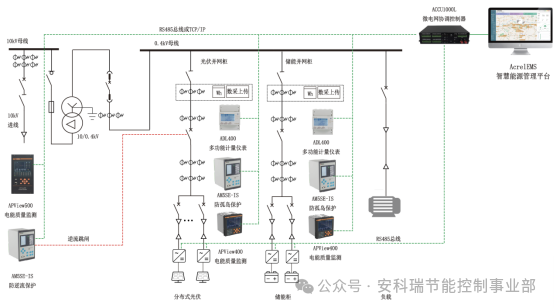

拓扑结构：光伏和储能分别单独并网，设置光伏并网柜和储能并网柜，并网柜按照规范要求安装防孤岛保护和电能质量监测装置，光伏和储能并网柜数据均上传电网。

运行逻辑：光伏优先供负载，ACCU协调控制器控制储能充电；储能满电后，ACCU协调控制器主动降光伏功率，若降光伏功率还不能消除逆流，则由防逆流保护装置AM5SE-IS断开光伏并网柜，严格防逆流控制。

适用场景：电网严禁余电上网，企业负荷可消纳光伏发电

主要优势：合规、不担心被电网考核。

需要注意：需要设置两套并网柜及保护监测设备。

AC380V 光储共用并网点・余电可上网

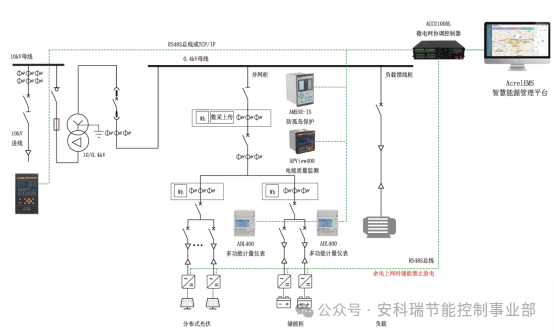

拓扑结构：光伏和储能共用并网点，设置一个并网柜，并网柜按照规范要求安装防孤岛保护和电能质量监测装置，光伏发电和储能充放电数据均上传电网。（这种并网模式在部分地区可能不符合当地并网要求，具体需要根据报备方案）

运行逻辑：光伏优先供负载，余电充储能，储能满电后余电可上网，光伏自消纳比例不低于60%(具体按照各地电网部门要求)；ACCU协调控制器在余电上网期间禁止储能放电，并调节光伏逆变器禁止光伏在谷电价时段余电上网，避免触及全年自消纳比例考核。

适用场景：当地电网友好，余电上网收益高。

核心优势：接线简单，节省成本。

AC380V 多点分散并网・园区大户型

拓扑结构：光伏和储能在园区内采用多点分散并网，就地设置并网柜，并网柜按照规范要求安装防孤岛保护AM5SE-IS和电能质量监测装置APView500PV，并网柜数据上传电网，自发自用，余电不上网。

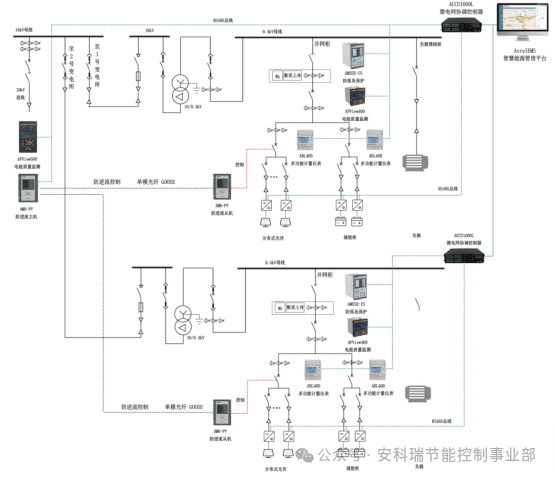

运行逻辑：光伏优先供负载，余电充储能，储能满电后ACCU协调控制器主动降光伏功率，若降光伏功率还不能消除逆流，则由防逆流主机AM6-PVM给从机AM6-PVS发命令依次断开光伏并网断路器，严格防逆流控制。防逆流主机安装在进线柜，监测进线逆功率，通过光纤连接安装在并网柜的从机，从机接收主机命令执行分合闸操作控制逆功率。

适用场景：大面积园区，光伏并网点多且分散，距离远

核心优势：合规并网，就地消纳，避免逆功率考核。

需要注意：需铺设防逆流控制光纤网络。

AC10kV 高压单独并网・大容量专用

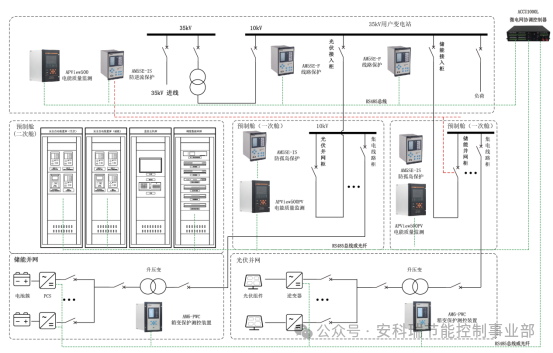

拓扑结构：光伏和储能分别升压至10kV并网，并网柜按照规范要求安装防孤岛保护AM5SE-IS和电能质量监测装置APView500PV，并网柜数据上传电网调度系统，接受电网调度，自发自用，余电不上网。

运行逻辑：光伏优先供负载，余电充储能，储能满电后ACCU协调控制器主动降光伏功率，若降光伏功率还不能消除逆流，则由防逆流保护AM5SE-IS断开光伏并网断路器，严格防逆流控制。

适用场景：负荷稳定园区，光伏安装容量大。

核心优势：合规并网，就地消纳，避免逆功率考核。

光储一体机・户用 / 小型建筑

拓扑结构：光伏和储能均接入光储一体机，光伏自发自用，余电不上网。

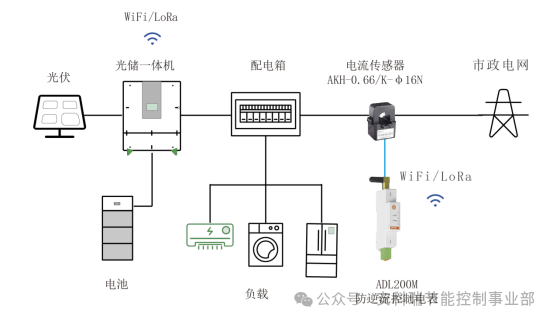

运行逻辑：光伏优先供负载，余电充储能，在进线处设置防逆流监测仪表ADL200M，防逆流监测仪表和光储一体机通过WIFI或LoRa通信，控制光储一体机功率输出防止向电网送电。

适用场景：户用或小型建筑。

光储柴一体柜・并 /离网切换

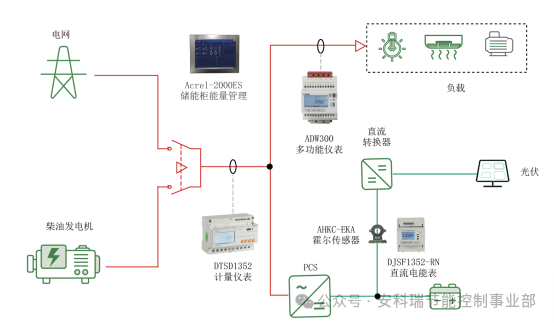

拓扑结构：光储柴一体化柜中光储为直流耦合型，光伏通过DC/DC 变换器接入直流母线，储能通过高压箱接入直流母线，统一通过PCS接入交流母线。市电和柴发通过ATS接入，进行电网和柴发两个主电源之间的切换。

运行逻辑：供电的优先顺序为：光伏发电（储能备电完成后）＞电网＞储能供电＞柴发。并网模式下，电网正常供电，并网模式主要储能优先备电和防逆流下的新能源消纳。ATS检测到电网故障停电，自动切换到柴发转为离网模式，PCS转为V/F运行模式，PCS 作为主电源单独带负载，当EMS监测到储能电池电量过低时，下发指令启动柴发。

适用场景：弱电网区域。

核心优势：安装接线简单，集成度高。

Part.3

并网保命关键：这几类设备不能省

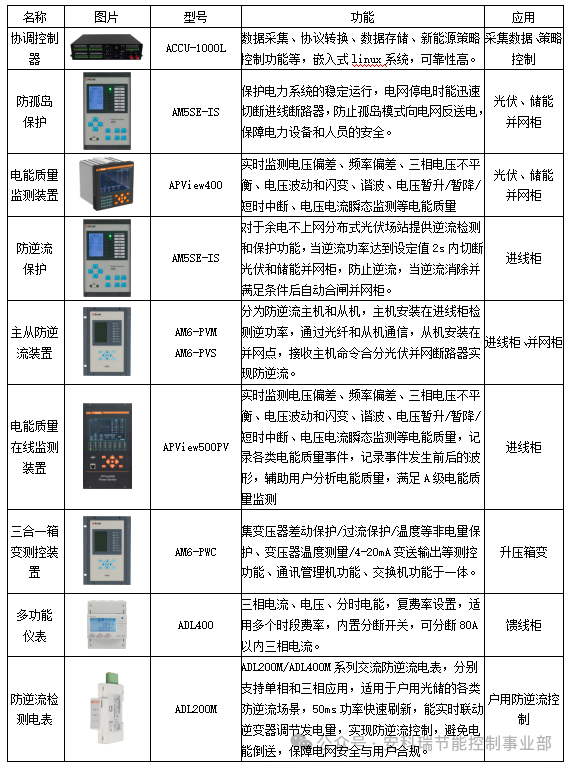

光储想安全稳跑，二次保护控制设备是底线：

Part.4

智慧大脑：AcrelEMS 能源管理平台

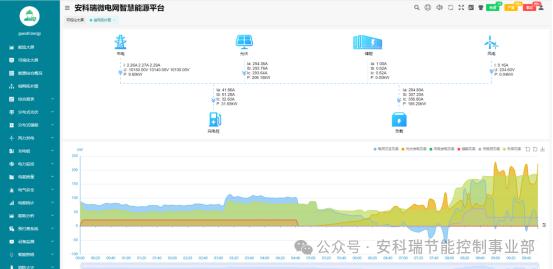

AcrelEMS3.0智慧能源管理平台采用B/S架构，满足分布式光伏、储能系统以及电动汽车充换电设施等接入和协调控制需求。平台采用“1+N"设计，可以接入数量众多的分布式场站数据，将分布式光伏、储能系统、可控负荷等聚合在一起，结合发电预测、负荷预测、电价波动、电网调度指令等情况，灵活调整微电网控制策略并下发给储能、可调负荷等系统，采用“云-边-端"协同策略控制，保障微电网合规并网、可靠运行。

✅ 数据集中接入

✅ 负荷 / 发电预测

✅ 电价策略优化

✅ 电网调度联动让光储系统真正可观、可测、可调、可控。

Part.5

总结
