给每一条电线做“心电图”：安科瑞如何治愈PZ30箱的“末梢神经炎”？

引言

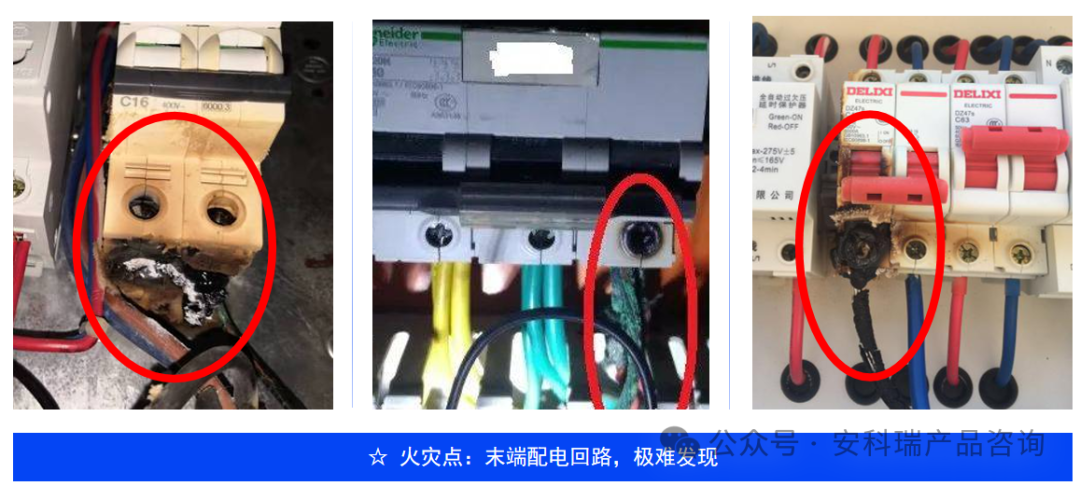

电气火灾已连续多年位居各类火灾，占比常年在50%以上，而重特大电气火灾中这一比例更是高达80%。大量火灾调查表明，起火点往往不在总配电室，而在于那些隐藏在箱内的末端配电回路——线缆老化、过载发热、接触不良、电压异常等问题，传统断路器根本无法感知和保护。

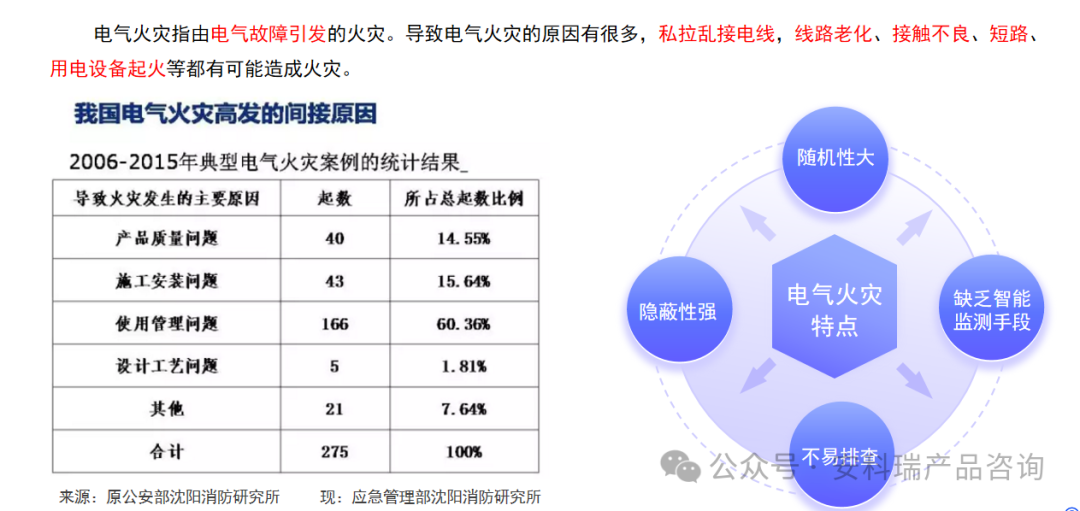

电气火灾隐患原因介绍：

针对这一长期被忽视的“安全盲区"，安科瑞推出建筑末端配电回路用电安方案，将监控触角延伸至每一个末级回路，实现精细化监管、智能化预警和远程化控制。

末端硬件产品方案展示：

一、末端配电回路的五大痛点

在实际工程中，末端配电箱普遍存在以下问题：

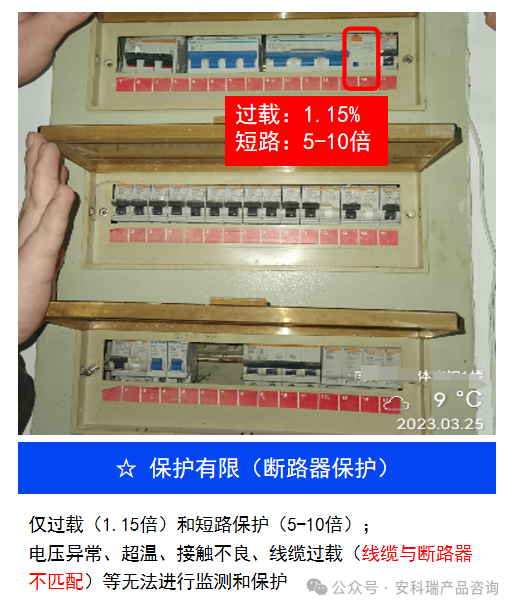

保护功能有限。 传统断路器仅具备过载（1.15倍额定电流）和短路（5-10倍额定电流）保护，对于电压异常、线缆过度发热、接触不良、线缆与断路器规格不匹配导致的慢性过载等隐患，无法监测和动作。

智能化程度低。 末端回路的状态无法通过手机或电脑远程查看，运维人员只有到现场拉闸才能判断是否有电，无法提前获知电流、温度、漏电等关键参数的变化趋势。

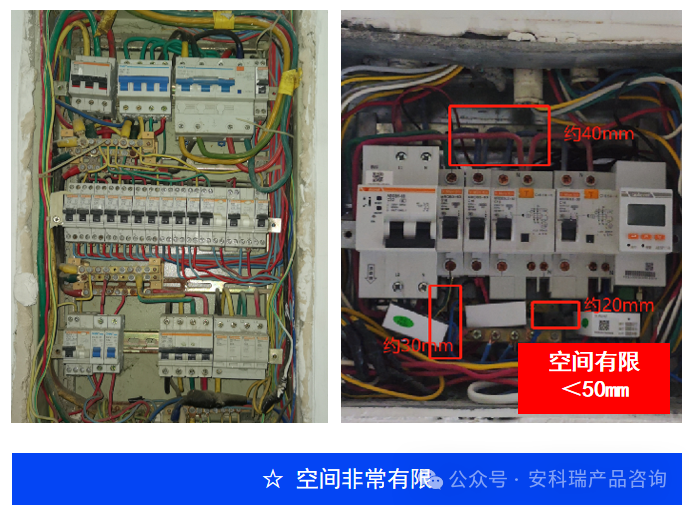

改造空间受限。 常见PZ30箱内部高度仅50mm左右，普通智能模块厚度超过18mm就无法安装，扩容或加装设备往往需要更换整个箱体，成本高、周期长。

回路众多、故障难定位。 一个末端箱可能对应多个出线回路（照明、插座、空调等），一旦发生跳闸或过热，排查人员难以快速定位是哪个回路、什么类型的故障，造成抢修延误。

缺乏有效预警机制。 隐患往往从小电流异常、温度缓慢爬升开始，但传统方案无法在萌芽阶段发出预警，只能等故障扩大甚至起火后才能被动响应。

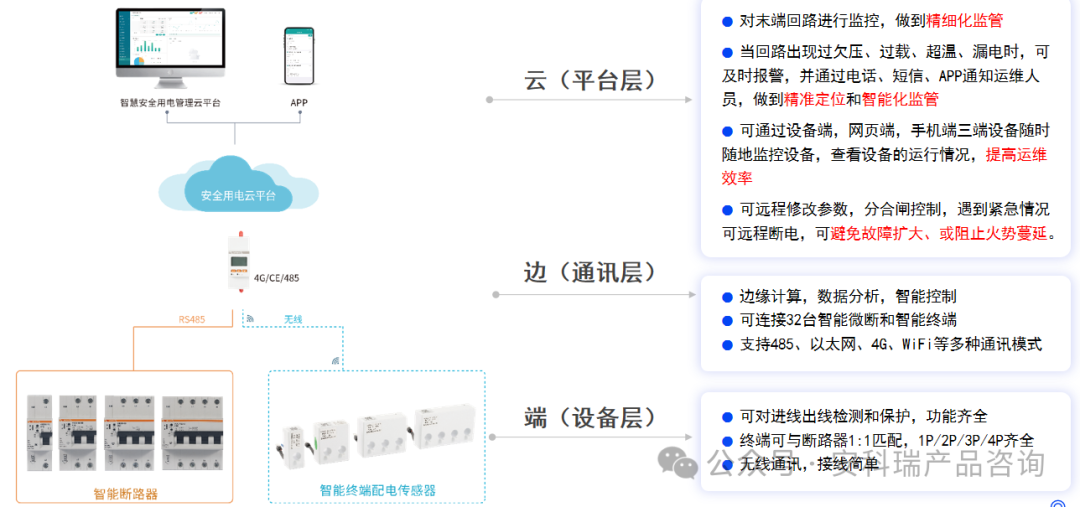

二、解决方案架构：云、边、端协同

安科瑞方案采用三层架构，在不改造配电箱、不停电、不布通讯线的前提下，实现末端全回路覆盖。

组网方案展示：

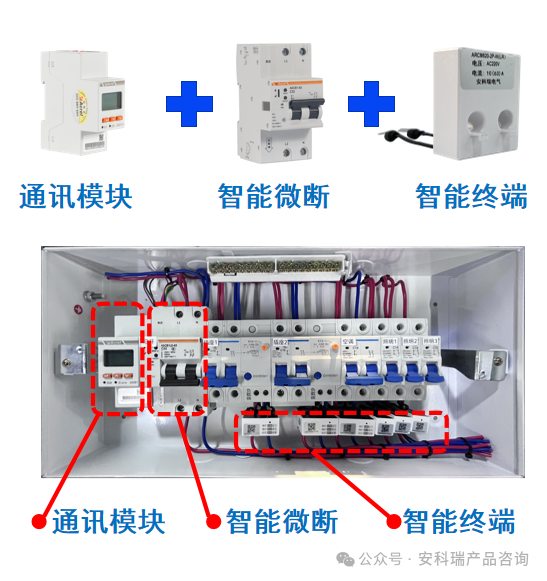

端侧设备层：包括AESP系列智能终端和ASCB系列智能微型断路器。智能终端与原有断路器1:1匹配（1P/2P/3P/4P齐全），厚度≤17mm，可直接卡入PZ30箱原有断路器上方，实时采集电压、电流、功率、温度、漏电等数据。智能微断替换原有进线或重要出线断路器，具备远程分合闸控制功能。

边侧通讯层：采用智能网关，通过LoRa无线方式与端侧设备通信，免去布设通讯线。一台网关最多可连接32台智能微断或智能终端，支持RS485、以太网、4G、WiFi等多种上行方式，将数据汇聚至云平台。

云侧平台层：安科瑞智慧用电管理云平台提供总览页面、设备状态实时监测、历史曲线、报警记录、控制记录等功能。支持电脑Web端和手机APP端同步查看，一旦出现故障，可通过电话、短信、APP推送第一时间通知运维人员。

三、核心功能与产品亮点

全覆盖监测。 对末端配电箱的进线回路和所有出线回路进行24小时实时监控，覆盖电压、电流、功率、电能、温度、漏电、频率等全电气参数，做到“每个回路有人管、每个数据可追溯"。

多重报警与保护。 可设定过压、欠压、过流、过载、超温、漏电、缺相等报警阈值，当参数越立即发出本地声光报警并推送远程告警。智能微断还具备远程分合闸功能，在紧急情况下可远程切断故障回路，避免火势蔓延。

精准定位故障。 平台直接显示故障发生的具体回路（如“3楼食堂第2号插座回路超温"），运维人员可携带工具直接前往对应点位处理，大幅缩短排查时间。

无线通讯、免布线。 终端与网关之间采用LoRa无线通讯，无需额外布设通讯线，原有配电箱无需开孔、无需改动内部结构，施工时间大幅缩短。

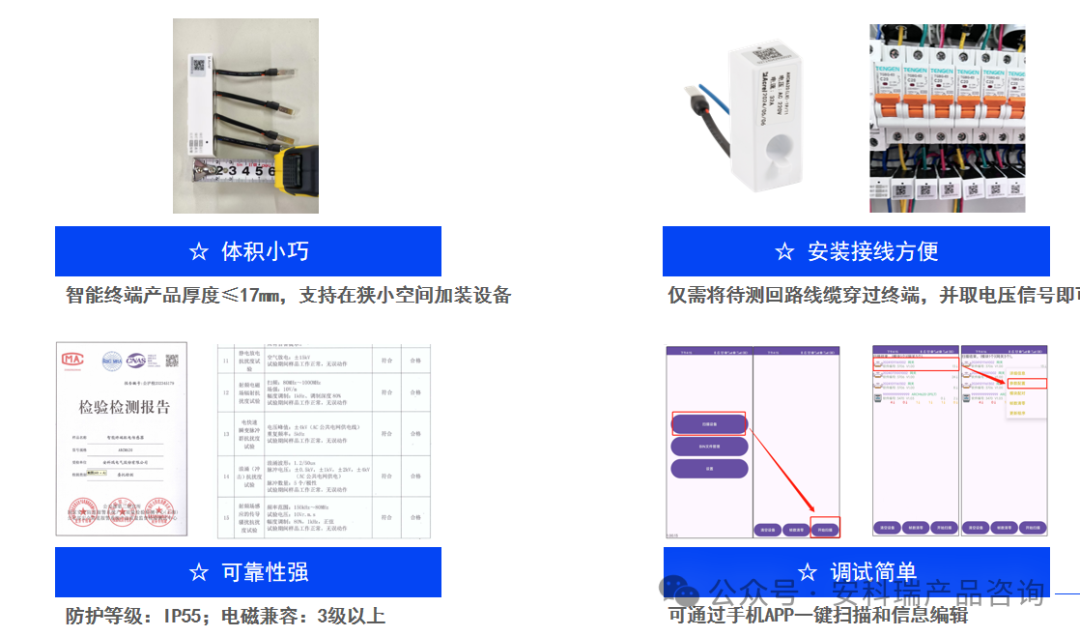

体积小巧、适配性强。 智能终端厚度≤17mm，适配PZ30等狭小箱体。通过手机APP即可一键扫描设备二维码完成注册和参数设置，调试时间极小。

四、用电安全案例功能展示

某学校47个监控点（对应47个末端配电箱）需要进行用电安全监控与电力运维。项目目标包括：精细化监管覆盖到每个PZ30箱的出线回路；智能化监控实现异常时自动推送故障信息并派发工单；提升运维效率，让多部门通过三端同步掌握状态。

现场勘察后，确定方案：在总进线回路更换智能微断（实现监测+预警+控制），在空调、插座、照明等出线回路加装智能终端（实现监测+预警）。总计使用47台智能微断、47个通讯模块和526只智能终端。

安装过程简便：一个18路PZ30箱（1进线、4出线）的安装时间不超过20分钟，调试时间不超过3分钟。通过手机APP即可完成一键注册和参数设置。

实际运行中，该系统成功预警并处理了多起隐患：

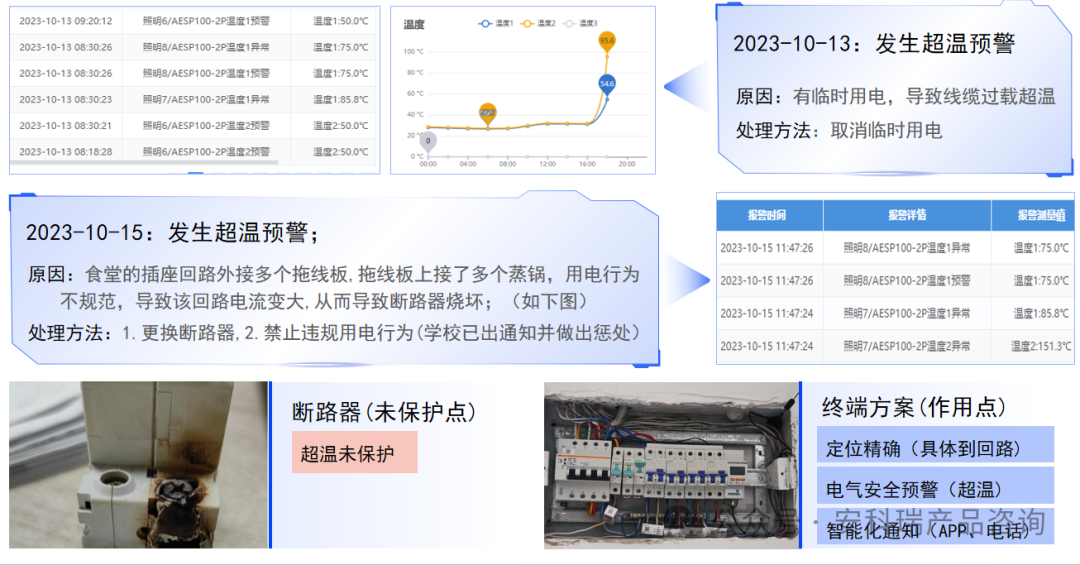

超温预警案例。食堂插座回路因外接多个拖线板和大功率蒸锅，导致线缆过载、温度急剧上升，系统实时推送超温预警。校方现场检查发现拖线板插头已烧焦，及时拆除违规用电设备，避免了可能发生的火灾。

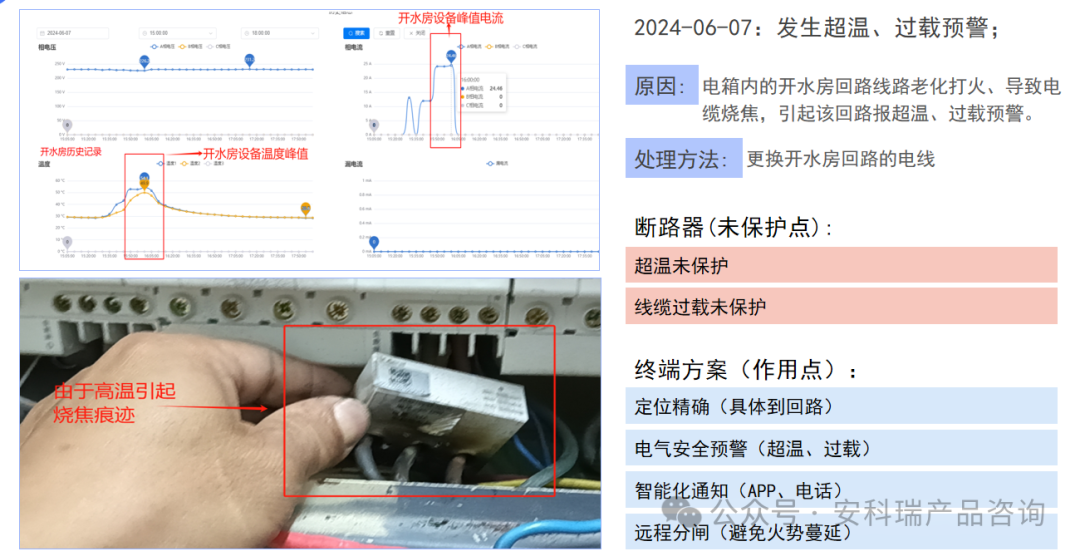

线路老化打火预警。开水房回路因线缆老化导致打火、绝缘层烧焦，系统检测到过载和超温后立即报警。运维人员远程断开该回路，安排更换电线，消除隐患。

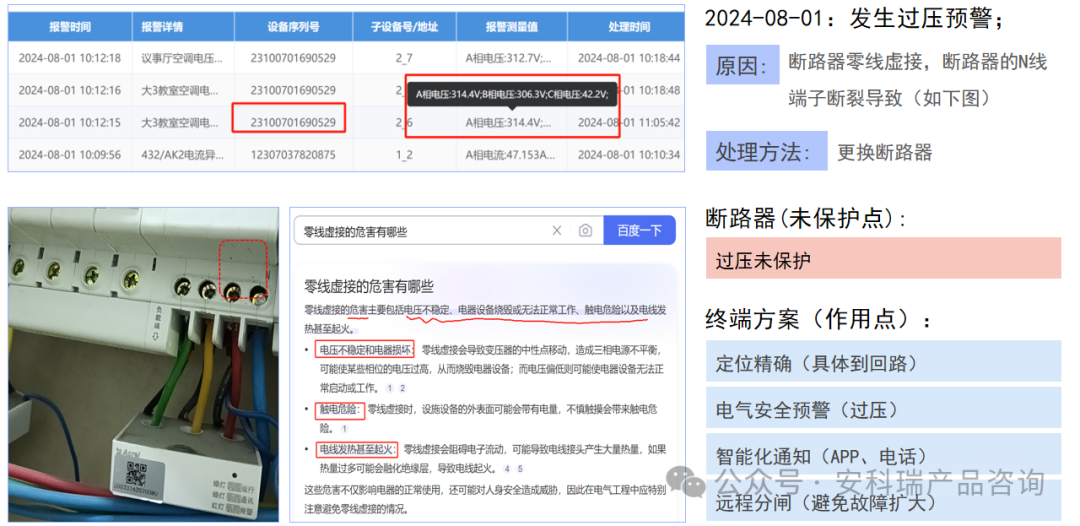

零线虚接致过压预警。某回路断路器N线端子断裂，导致零线虚接、电压异常升高，系统第一时间发出过压报警。电工到场更换断路器，避免了设备大面积烧毁。

以上案例均展示了传统断路器无法感知的“慢性故障"（过载未达1.15倍、温度缓慢升高、零线虚接引起的过压）被系统精准捕获，并通过远程分闸、电话通知、APP推送等手段快速处置，真正做到了“防患于未然"。

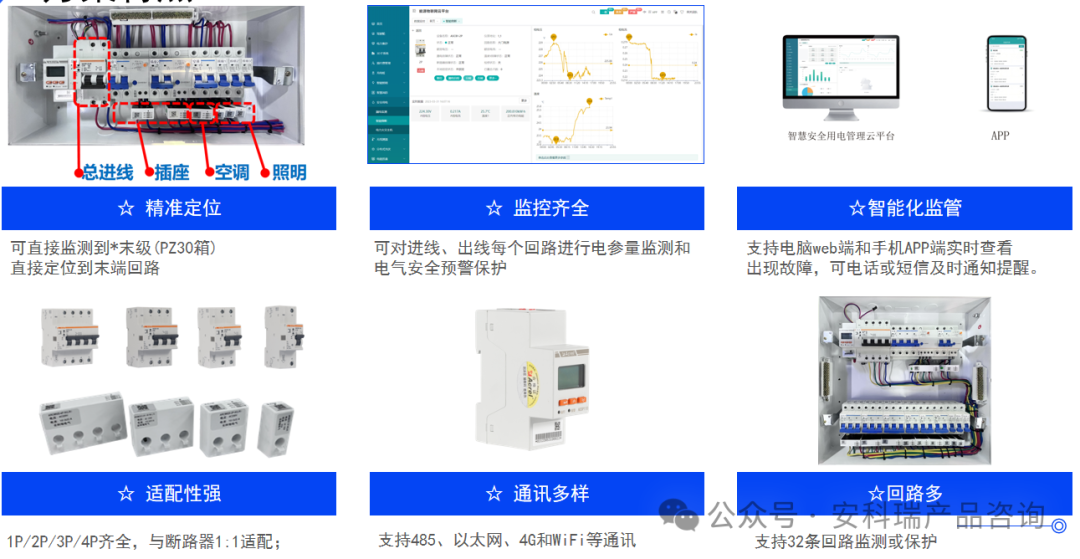

五、方案核心优势总结

• 监控全面：从进线到每个出线回路，电参量+电气安全参数全覆盖

• 精准定位：直接定位到具体PZ30箱的某个插座或照明回路，故障点一目了然

• 智能化监管：三端（设备端、网页端、手机端）同步，异常/短信/APP多重触达

• 通讯灵活：支持LoRa无线、4G、以太网、RS485等多种方式，现场免布通讯线

• 适配性强：1P/2P/3P/4P全部覆盖，与断路器1:1适配，厚度≤17mm，狭小箱体也能装

• 调试简单：手机APP一键扫码注册，参数远程配置

• 高可靠性：防护等级IP55，电磁兼容3级以上，适应潮湿、多尘等恶劣环境

从商场到医院，从学校到住宅，大量既有建筑的末端配电箱长期处于“监守空白"状态。安科瑞以“智能终端+智能微断+无线网关+云平台"的组合方案，在不扩容、不改箱、不停电的前提下，将安全触角延伸到每一个末级出线回路，让看不见的隐患变得可见，让触不到的故障变得可控。
