随着新型城镇化与配网自动化建设持续推进，无人值守配电房、故障快速定位、通信中断可靠告警，已经成为城市新区配电工程的刚需。郑州航空港经济实验区作为航空港经济先行区，在城中村改造、地块配套配电项目中，批量应用安科瑞 AM5SE 系列微机保护装置，凭借信号分开硬接线、断路器偷跳告警、智能电气连锁三大定制化亮点，打造高可靠、易运维的 10kV 配网保护解决方案。
工程概况
本次配电工程涵盖冉村、大马城中村、许昌地块、83 号 & 87 号地块等多个子项目，覆盖：
✅ 居民生活中心配、区域配
✅ 公用设施专用配电房
✅ 新建开闭所 10kV 开关柜
工程统一规范：10kV 微机保护测控装置操作电源采用DC220V；居民区域配信号上传 DTU，公用专用配故障信号独立硬接信号箱；配电房、开闭所保护信号分别接入 DTU 及配网自动化终端；全站采用保护 + 测控 + 信号一体化微机保护装置，实现 10kV 开关柜管控。
核心设计：信号分开，双重保障

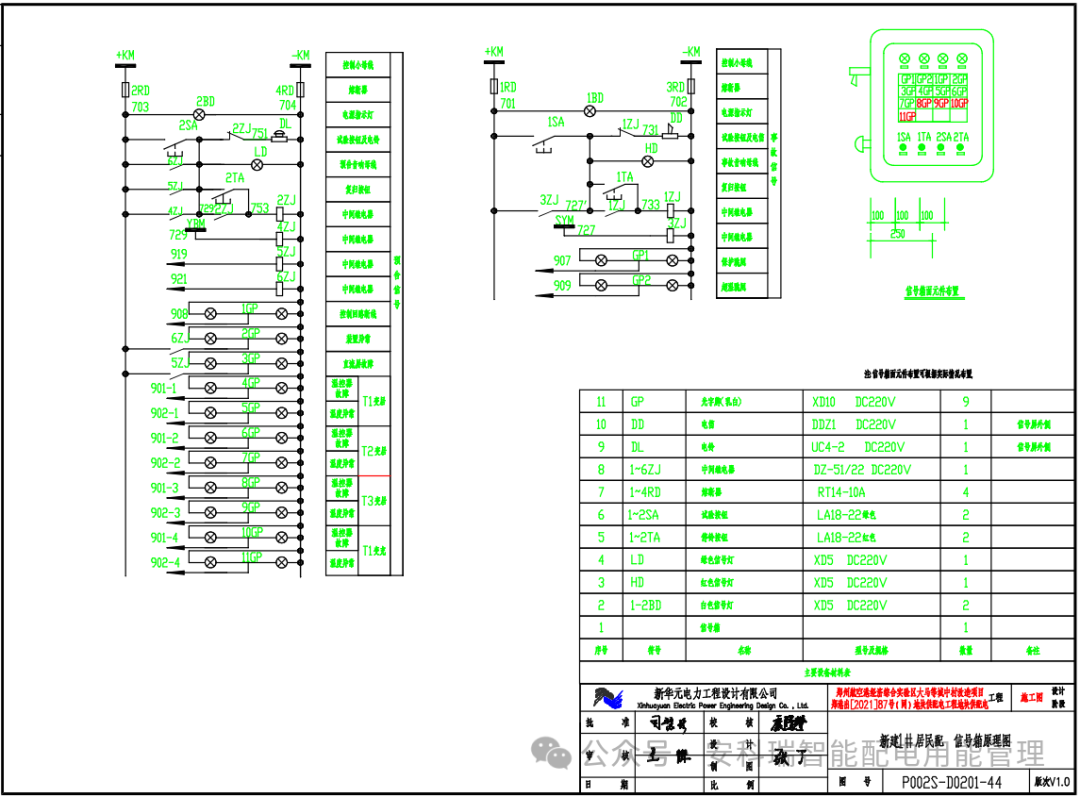

本项目最大设计亮点 ——故障信号分开独立硬接线输出将遥控分合闸、保护跳闸、PT 断线、弹簧未储能、装置异常、断路器偷跳等各类故障信号，通过独立硬接点一对一接入现场信号箱，不同故障对应不同指示灯。
两大实用价值：
🔹 故障精准定位：每种保护故障独立信号输出，运维人员无需后台调取，直看信号箱指示灯即可快速判定故障类型、故障间隔，大幅缩短抢修时间。
🔹 离线也能可靠告警：纯硬接线回路不依赖通信网络与后台系统，即便通信中断、后台瘫痪，信号箱故障指示灯仍可正常点亮，适配无人值守配电房运维模式。
分场景精准选型，全柜型全覆盖

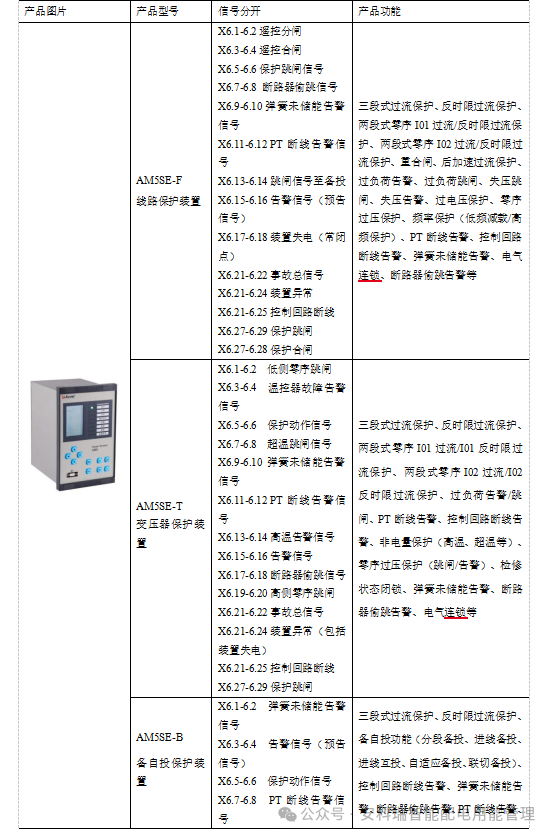

该项目配置AM5SE系列微机保护，对不同的应用对象配置不同型号的微机保护装置。其中
进线和馈线配置AM5SE-F线路保护装置；
变压器出线配置AM5SE-T变压器保护装置；
母联柜配置AM5SE-B备自投保护装置；
PT柜配置AM5SE-UB PT监测并列装置。
两大定制化特色功能，解决现场痛点
4.1 断路器偷跳告警
现场经常出现：无人工分闸、无保护跳闸、无遥控操作，断路器却意外自行跳闸，存在极大供电隐患。AM5SE 通过采集合后位置 + 分位状态智能逻辑判别：正常合闸运行无合法分闸操作却变为分位，立即判定偷跳，触发告警并点亮信号指示灯；若有手动 / 保护 / 遥控正规分闸，则自动闭锁防误判，提前预警开关隐性缺陷。
4.2 智能电气连锁
针对母联柜，需采集进线1和进线2断路器的位置状态进行逻辑判断。当进线1和进线2断路器均处于合闸状态时，若微机保护装置触发重合闸、遥控合闸、手动合闸或备自投合闸中任意一项合闸指令，则经过可设置延时时间后，母联保护装置弹出“电气连锁动作"的事件记录。保护功能逻辑如下图：
现场应用成效

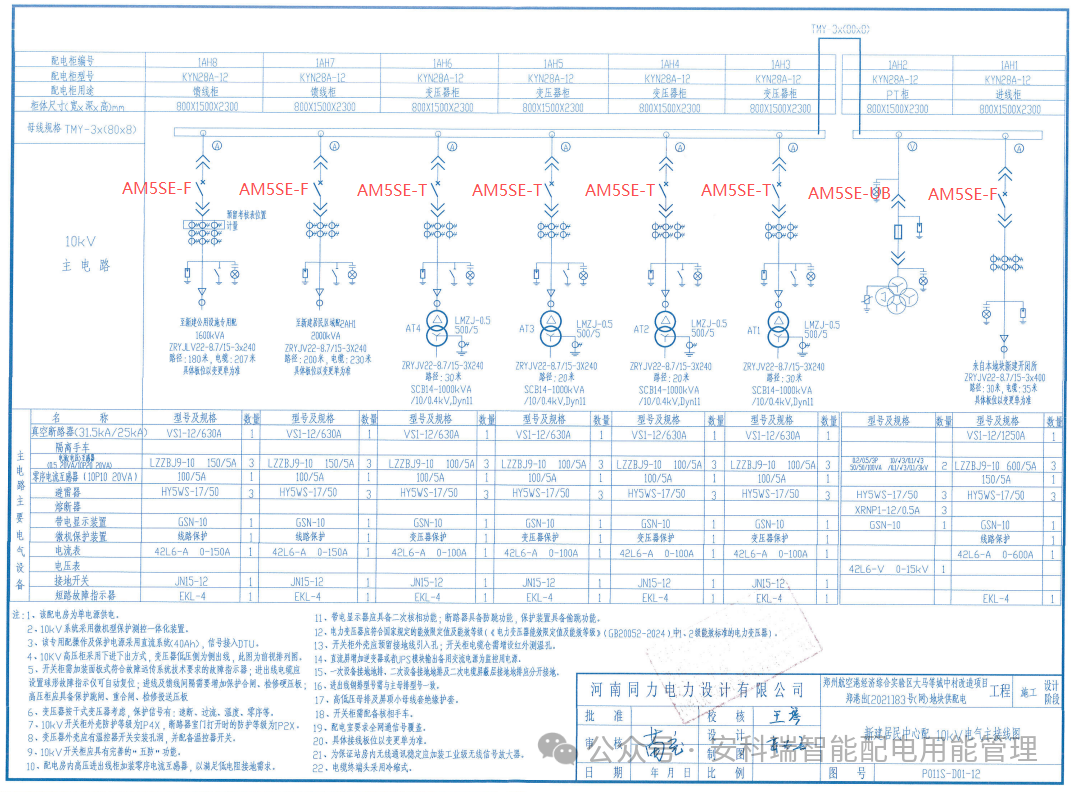

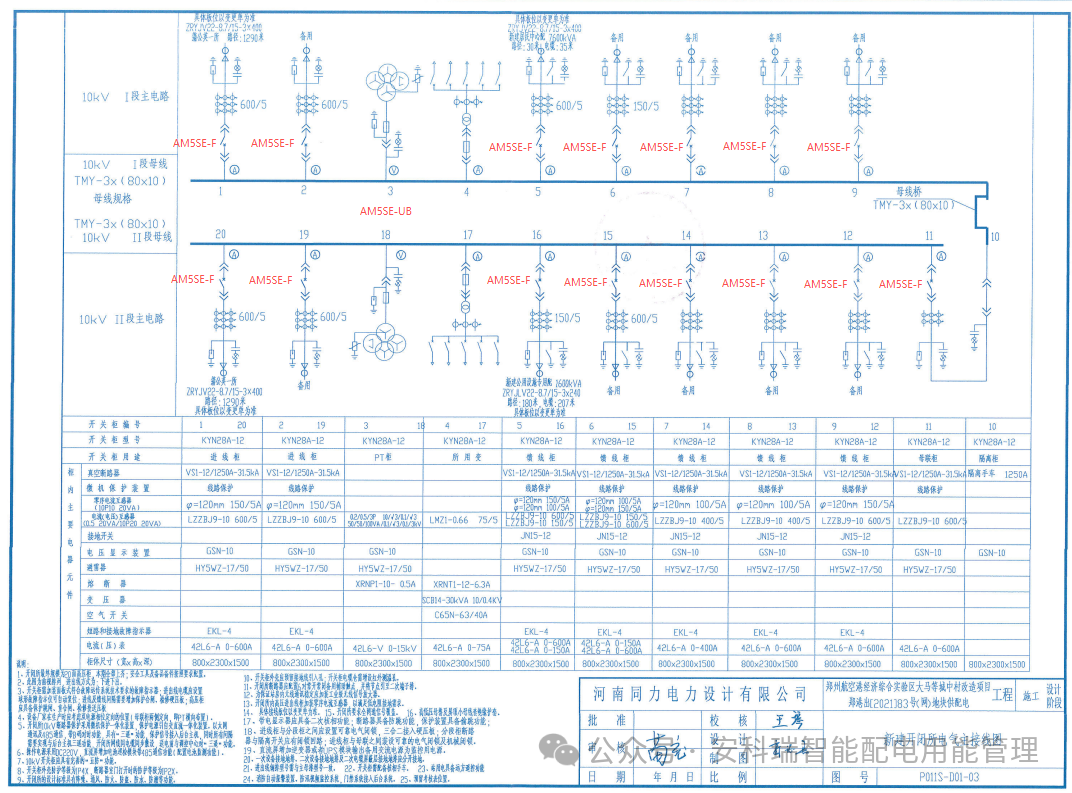

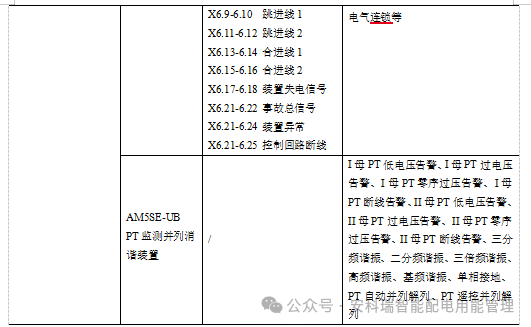

本期项目10kV回路使用AM5SE系列微机保护测控装置实现供电系统的保护。下图为部分上图方案：

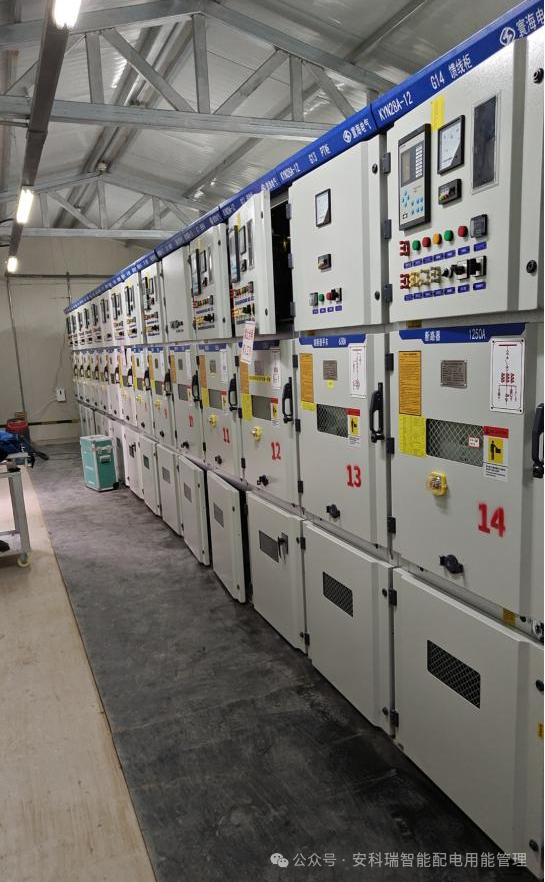

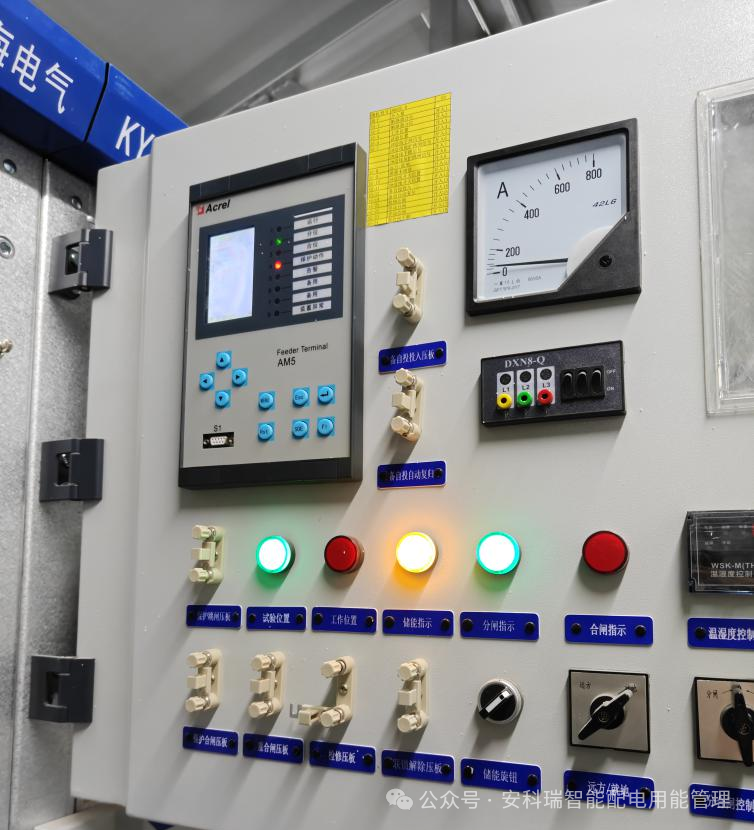

现场安装如下图所示，该项目所需保护功能已验证完毕，目前正常运行。
结语
此次郑州航空港配电工程，以 AM5SE 系列微机保护为核心，通过分场景精准选型 + 信号分开硬接线 + 偷跳告警 + 电气连锁定制，解决传统配网故障定位模糊、通信依赖高、开关无预警、防误逻辑薄弱等痛点。可为城市新区、城中村改造、产业园区、工商业配电房等 10kV 配网项目，提供可复制、可落地的微机保护选型与应用参考方案。
