从“模糊报警”到“精准定位”：解析郑州航空港“信号分开”设计理念

功能需求

项目要求“信号分开"，即不同故障类型通过独立硬接线输出至信号箱，点亮对应指示灯。其优势在于：

• 故障准确定位：各保护功能独立显示，运维人员可直观判断故障类型。

• 无人值守更可靠：采用硬接线直连信号箱，即使通信或后台瘫痪，故障灯仍可准确点亮。

根据应用场景，配置如下：

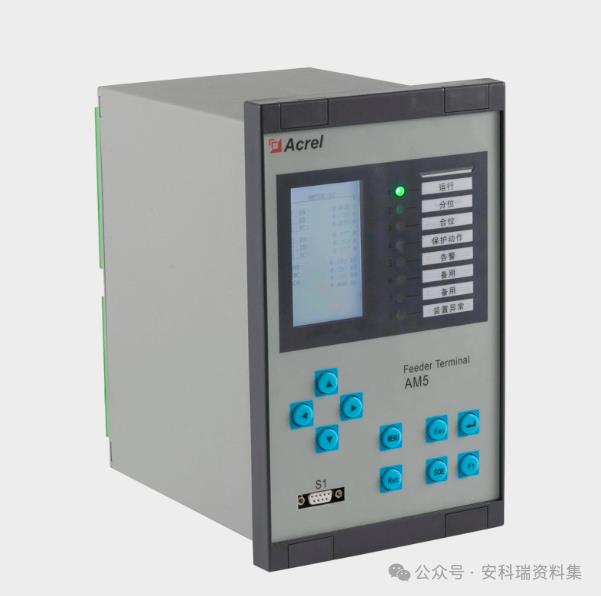

• 进线/馈线：AM5SE-F线路保护装置

• 变压器出线：AM5SE-T变压器保护装置

• 母联柜：AM5SE-B备自投保护装置

• PT柜：AM5SE-UB PT监测并列装置

各型号均按工程要求定制了信号分开出口。

保护配置方案

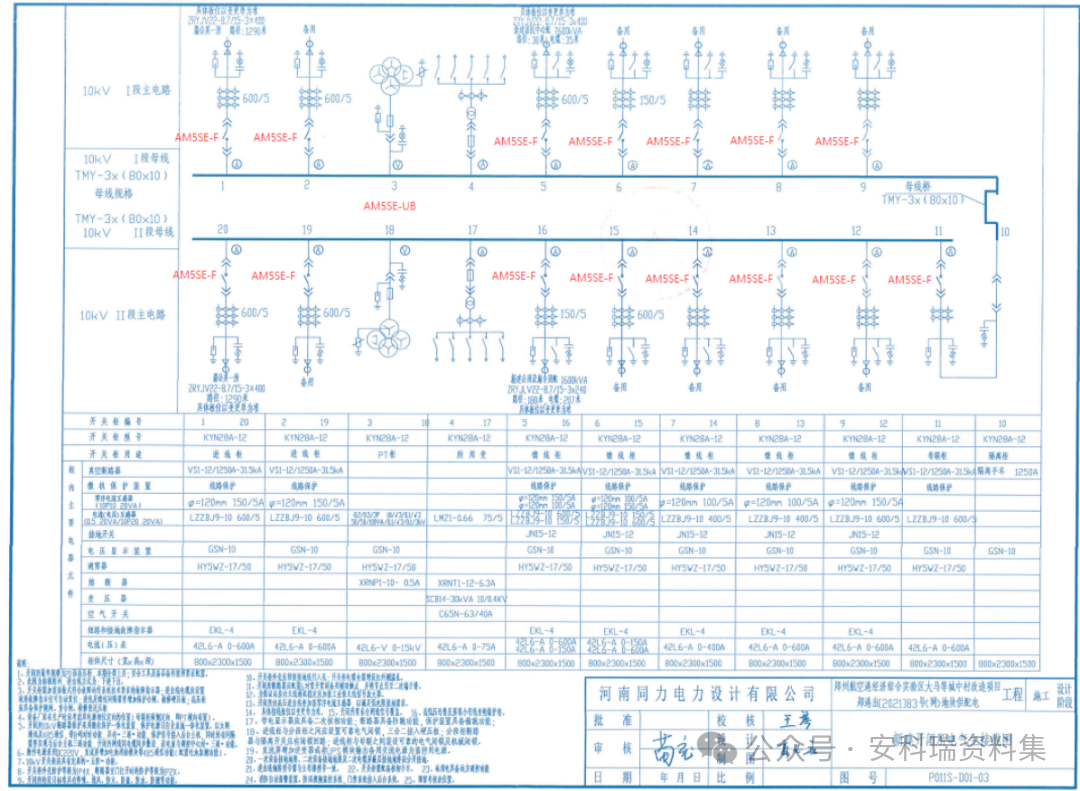

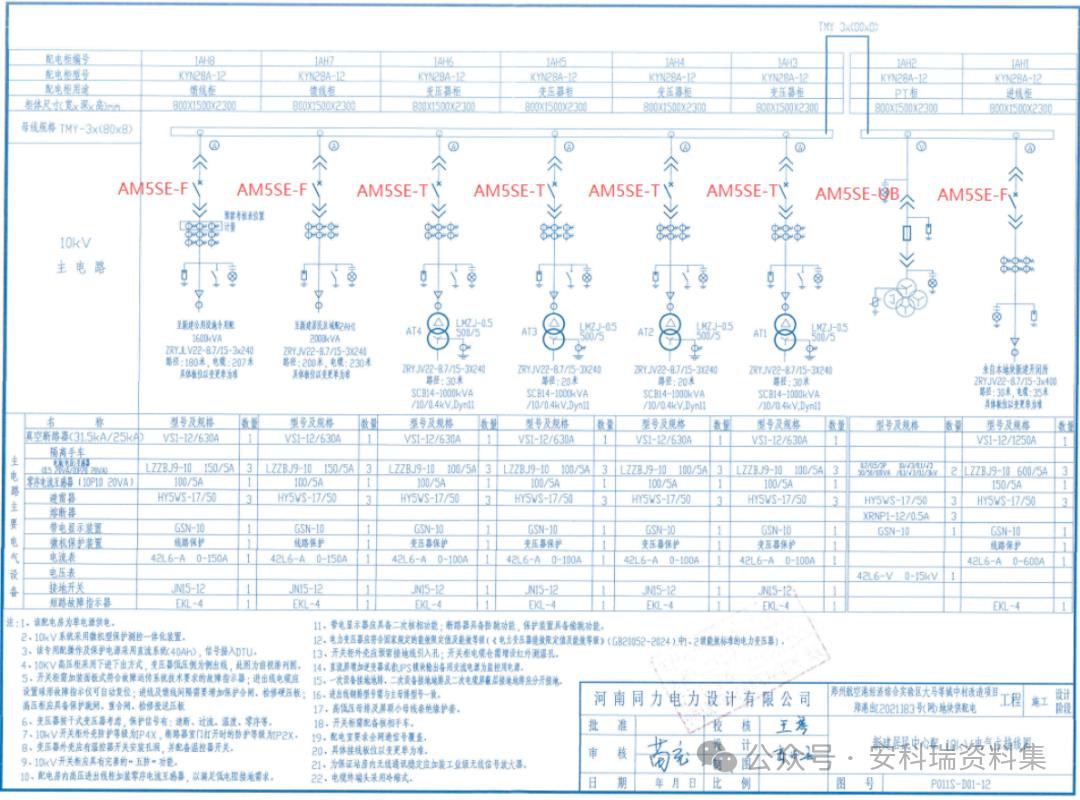

10kV回路全线采用AM5SE系列保护装置，实现过流、速断、零流、备自投、PT断线、控制回路断线等常规保护。

项目在常规功能外，还定制了以下两项关键功能：

（1）断路器偷跳告警

当断路器在无人工操作、保护未动作或未收到遥控跳闸信号的情况下意外分闸时，装置判定为“偷跳"，并发出告警信号，点亮告警指示灯。

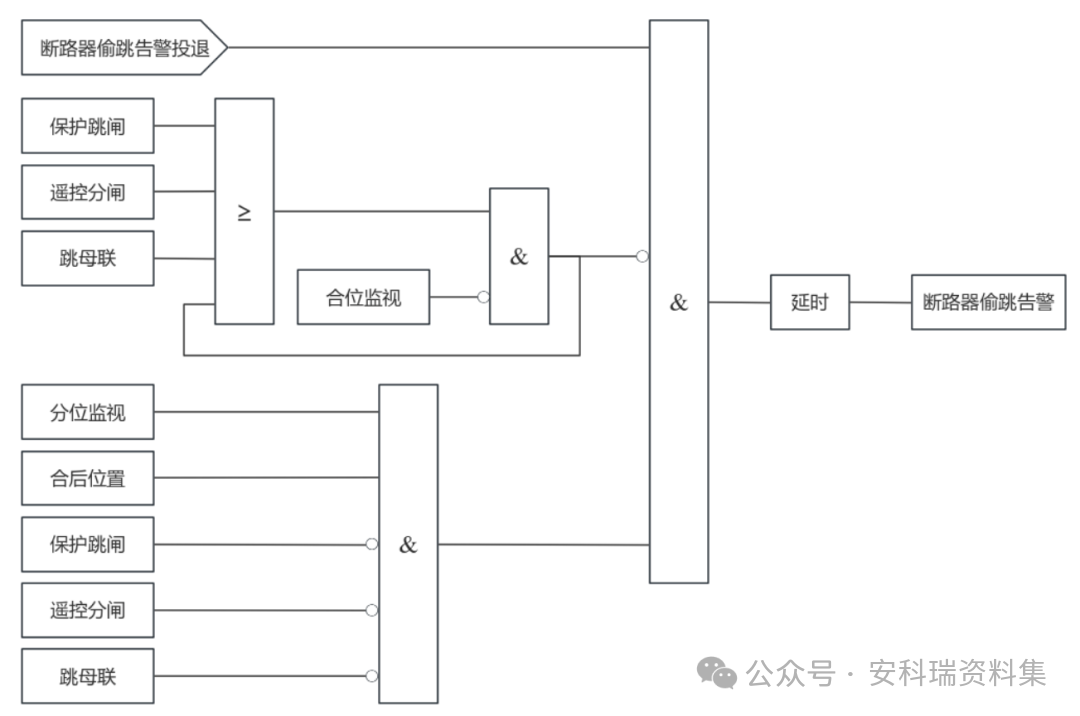

断路器偷跳逻辑

（2）电气连锁功能

针对母联柜，采集两路进线断路器的位置状态。当两路进线均处于合闸状态且接收到合闸指令时，装置经延时后记录“电气连锁动作"事件，防止误操作。

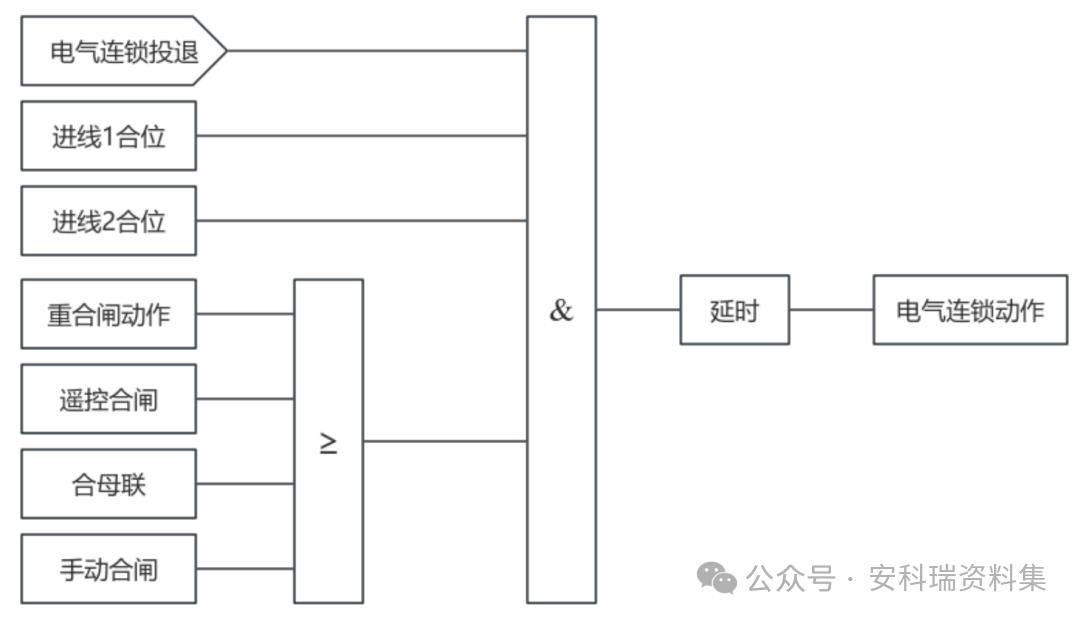

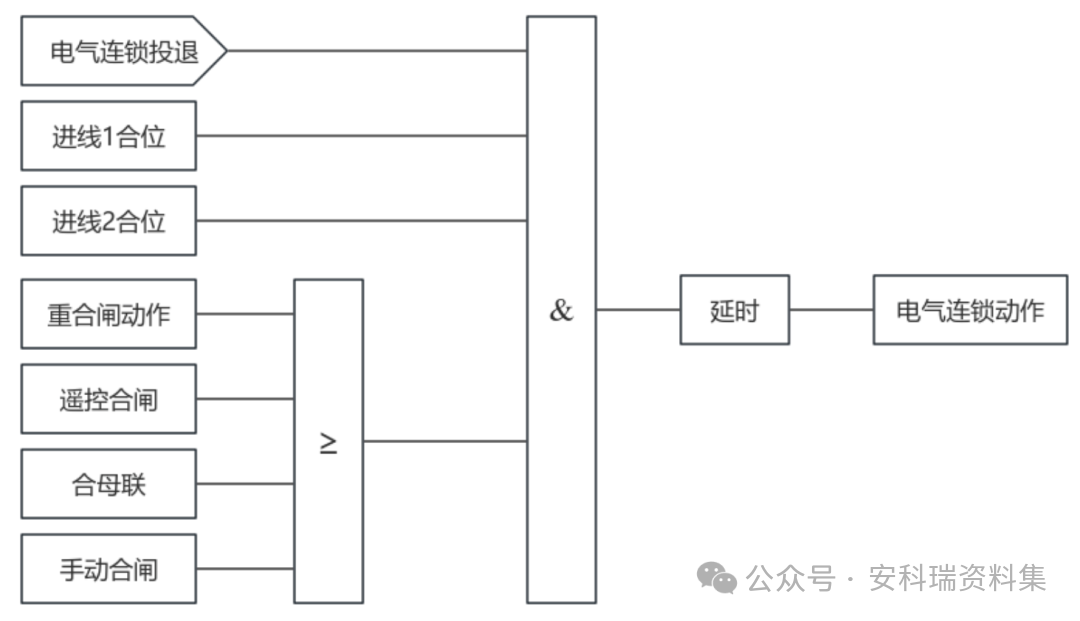

电气连锁逻辑
