商业广场、工厂等场所大量使用LED灯、变频空调、调光器等非线性电子设备，这些设备会产生3n次谐波，导致N线电流过大，引发线路发热、设备损坏等安全隐患。本文提出一套终端电气综合治理方案，结合谐波监测、动态补偿和三相不平衡治理等技术，经现场验证能有效解决N线电流过大问题，提升系统安全性和可靠性。
针对3n次谐波和三相不平衡，现有治理方法多采用无源滤波器或零线电流阻断器，但存在以下问题：
可能导致零点电压漂移，升高相地电压
仅能治理固定次谐波，设备体积大、成本高
易受电网参数影响，可能产生谐振
负载突变时易损坏
本文提出的解决方案集“互联-监测-分析-治理"四位一体，实现闭环管理，保障供配电系统安全稳定运行。
N线电流过大主要由两类原因引起：
3n次谐波
LED灯、LED屏、调速器等开关电源型设备会产生大量谐波，以3次谐波为主，电流畸变率可达70%-120%。
三相电流不平衡
其他可能原因包括N线断路、N线与PE线混接、绝缘损坏漏电、接地不良等。
三相不平衡：
3n次谐波：I_N = 3 × I_A,3n（同相叠加）

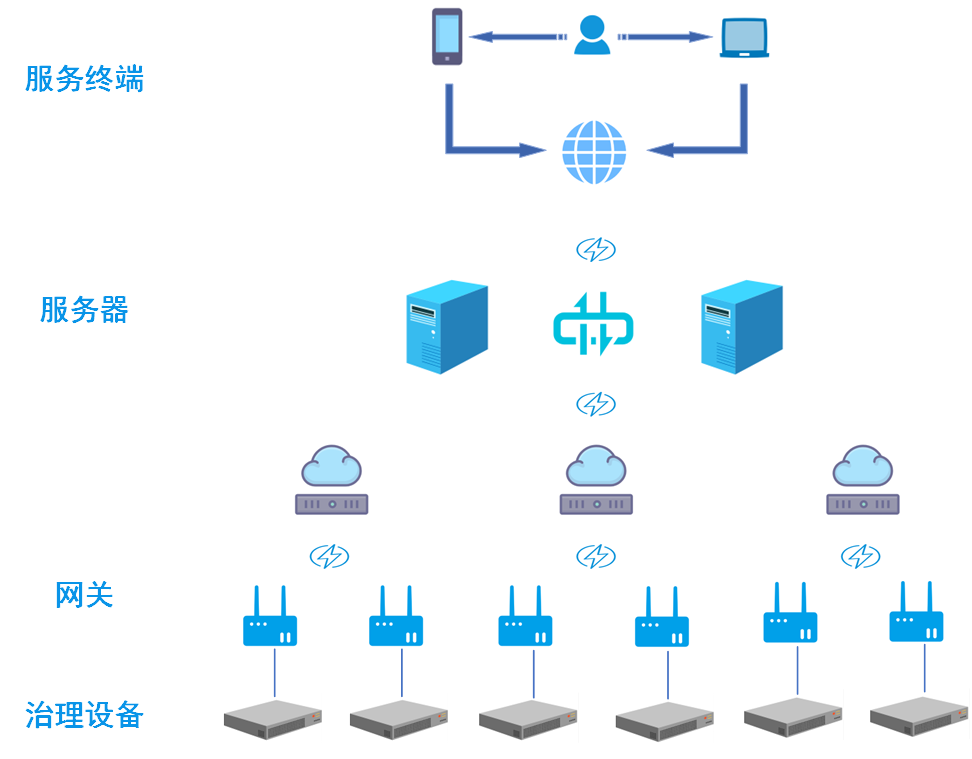

系统由四部分组成：
终端电气电能质量综合治理设备（底层硬件）
物理网关（数据传输与策略分配）
服务器（数据处理）
服务终端（可视化展示）
相比传统方案，本方案具有以下优势：
集“互联-监测-分析-治理"四位一体
增加N线温度监测预警、过流反馈保护
增加末端电压稳定和三相不平衡治理功能
支持手机端/电脑端远程查看
通过电流互感器检测三相电流，经DSP+FPGA处理芯片分解电流成分（基波有功、无功、谐波），计算出3n次谐波电流值，再通过功率电路和LC滤波电路输出补偿电流。
某大型商业广场，LED灯具和LED屏运行时N线电流过大，导致N线发热严重、变压器异响、母排震动频繁。
效果：N线电流从622A降至39A，线缆发热和变压器异响问题基本消除，电能质量显著提升。
本文提出的终端电气综合治理解决方案，集“互联-监测-分析-治理"四位一体，相比传统方案新增了N线温度监测、过流保护、电压稳定和三相不平衡治理等功能。工程实例验证了其有效性和可靠性，保障了末端供配电系统的用电安全。
