毫秒级“隐身术”：让关键负荷在断电风暴中安然入睡

晃电、限电、突发停电，对工厂、园区、数据中心等关键负荷来说，一次断电就是产能损失、设备损伤、数据丢失。传统柴发应急慢、油耗高、运维烦；光伏、储能、柴发各自为政，切换卡顿、调度混乱，高可靠供电始终是行业难题。

基于安科瑞 Acrel‑2000ES 储能能量管理系统打造的光储柴 + STS（静态转换开关）/ATS（自动转换开关） 协同切换 + 并离网一体化控制方案，以直流耦合为架构、EMS 为大脑、STS（静态转换开关）+ATS（自动转换开关） 为切换核心，真正实现并网降本、离网稳供、毫秒级无感切换，让关键负荷 “停电如同没停电"。

一、传统供电模式的痛点：为何光储柴一体化成为新趋势？

市电依赖风险：市电波动 / 中断，关键负荷停机，生产与安全双重风险

柴油发电局限：柴发成本高、启停频繁、响应慢，无法支撑毫秒级保电

新能源消纳难题：光伏、储能、柴发分散控制，能量协同差、新能源消纳低

切换可靠性不足：并离网切换震荡、掉载，多机并联易出现 SOC 分化

设备失管：设备状态分散、故障难定位，运维效率低、排障慢

在此背景下，光储柴一体化系统凭借“多能互补、灵活调度"的优势逐渐成为主流。但如何实现光伏、储能、柴发与电网的高效协同，尤其是在复杂拓扑下的并离网无缝切换，成为技术落地的关键。

二、黄金搭档：STS（静态转换开关） 与 ATS（自动转换开关） 如何协同工作？

在并离网一体化方案中，STS（静态转换开关） 与 ATS（自动转换开关） 分工明确、联动闭环，构成高速切换 + 长时兜底的双保险：

STS（静态转换开关）：全固态电子开关，负责并离网高速无缝切换，响应时间≤20ms，先通后断，负载零感知、电压无扰动，守住 “不断电" 底线。

ATS（自动转换开关）：机械智能开关，负责市电 / 柴发主备互投，市电断、储能 SOC 低时自动启柴发，有序接续供电，保障长时离网稳定。

完整协同逻辑

市电正常：STS（静态转换开关） 并网运行，光伏优先、储能调节、市电补充，柴发待机。

市电异常：EMS 秒级判断，STS（静态转换开关）20ms 内切离网，光伏 + 储能瞬时支撑负荷。

储能偏低：EMS 下发指令，ATS（自动转换开关） 自动启动柴发，接续供电避免储能过放。

市电恢复：平稳切回并网，柴发延时停机，系统回归节能模式。

三、核心方案：并离网一体化控制全解析

方案采用直流耦合架构：光伏经 DC/DC、储能经高压箱接入直流母线，统一经 PCS 逆变上交流母线，由 STS（静态转换开关）/ATS（自动转换开关） 协同执行模式与路径切换，Acrel‑2000ES EMS 统一调度，实现一套策略、两种模式顺滑运行。

1. 并网运行：光伏吃满，省钱优先

1）策略：光伏优先→市电补充→储能调节

2）光伏自发自用，消纳新能源

3）储能参与功率调节，维持合理 SOC

4）约束并网边界，降低反送电风险

5）柴发长期待机，零油耗、少维护

2. 离网运行：储能撑住，柴发兜底

1）策略：光伏优先→储能支撑→柴发保底

2）STS（静态转换开关） 毫秒级切离网，关键负荷不停机

3）PCS 快速转 VF/VSG，稳定电压频率

4）SOC 低于阈值自动启柴发，设启停回差避免频繁启停

5）多机并联 + SOC 主动均衡，不分化、不偏载

3. 并离网一体化：全程平滑无冲击

1）控制逻辑统一，切换无震荡、不掉载

2）故障自主隔离，单点异常不影响全站

3）实时监控光伏、储能、PCS、柴发、STS（静态转换开关）/ATS（自动转换开关） 全设备

4）数据上传光储云平台，远程可视、可管、可运维

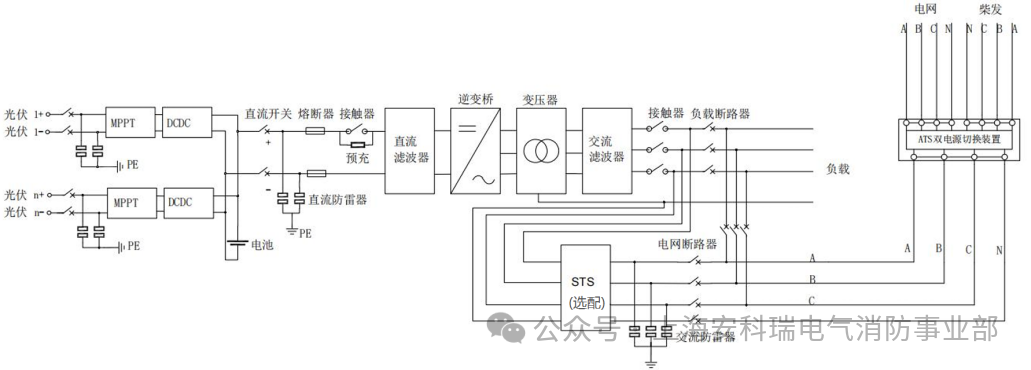

光储柴一体机系统原理图

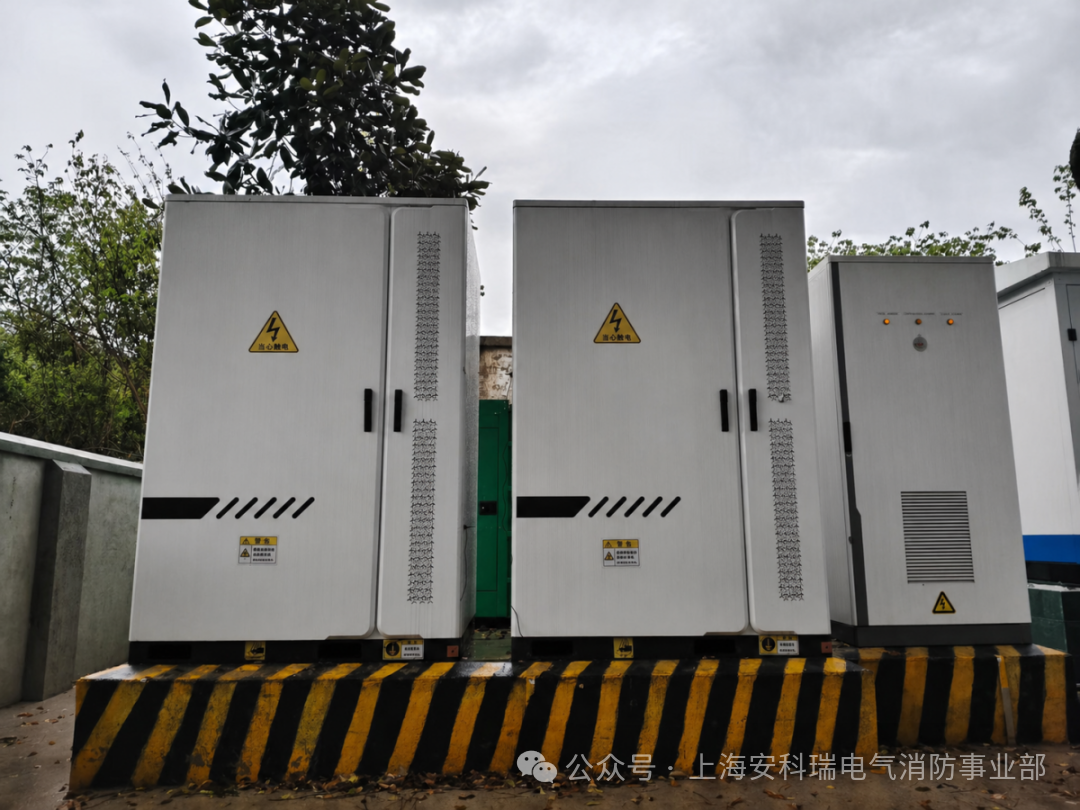

光储一体机与STS/ATS（自动转换开关）柜实物图

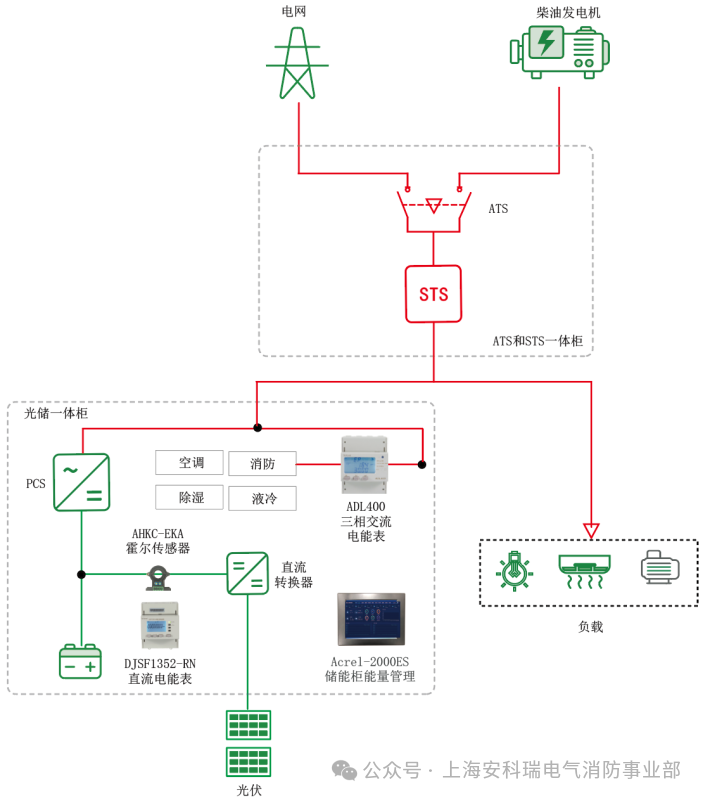

安科瑞光储柴一体化系统（STS/ATS（自动转换开关））解决方案

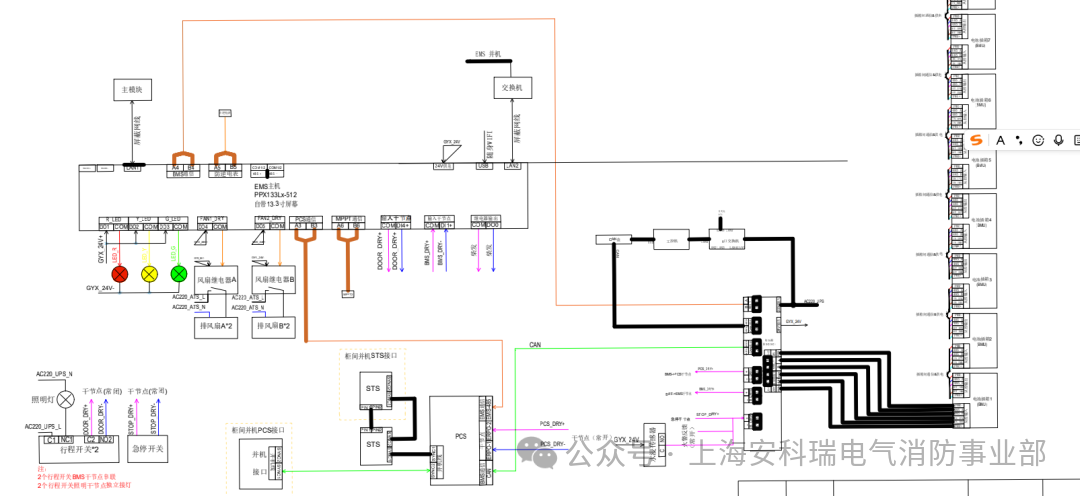

系统组网架构图

四、方案 5 大核心优势，直击行业刚需

1）20ms 无缝切换STS（静态转换开关） 高速动作 + EMS 精准控制，晃电、闪断、断电全场景无感，精密产线、机房、医疗设备全程稳定运行。

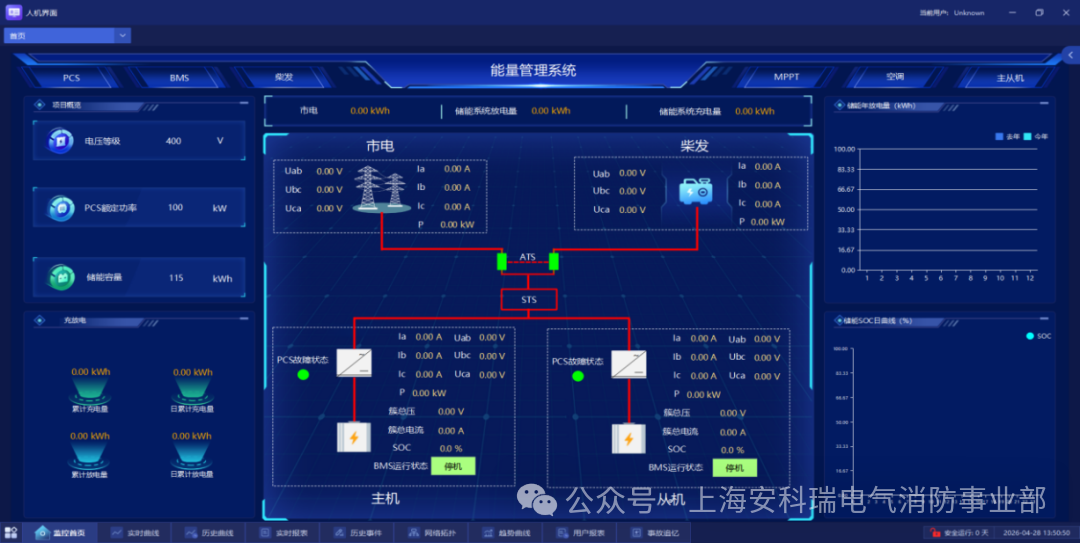

光储柴能量管理系统主界面

2）STS（静态转换开关）/ATS（自动转换开关） 协同保供高速切换保短时，主备互投保长时，短断靠储能、长断靠柴发，全时段不掉链。

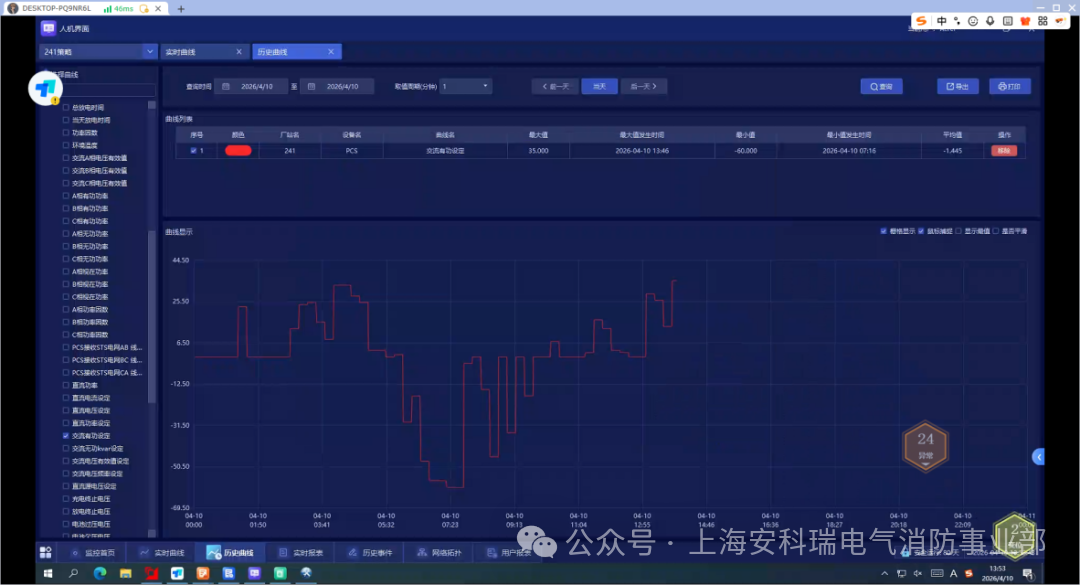

储能PCS功率变化曲线

3）智能调度降本增效光伏优先、储能优化、柴发少启，大幅降低柴油消耗与用电成本，兼顾可靠与经济。

光储柴能量管理系统光伏界面

4）多机并联稳定可靠支持多柜并联运行，SOC 智能均衡，故障快速隔离，系统扩展灵活、运行更稳。

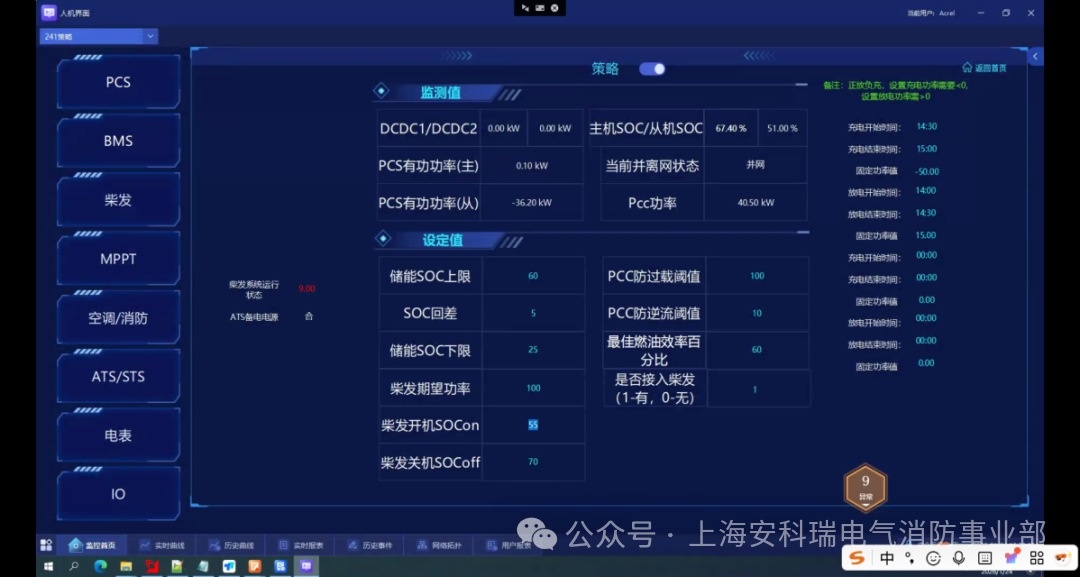

光储柴能量管理系统策略界面

5）集中监控极简运维统一可视化监管、告警主动上报、故障精准定位、报表自动生成，远程运维更高效。

五、适用场景：不止于工商业，弱电网地区同样适用

该方案不仅适用于工业园区、制造业、数据中心等对供电可靠性要求高的场景，还可广泛应用于：

弱电网地区：如偏远工厂、矿山，通过储能平抑电压波动，减少对市电依赖；

离网场景：如海岛、基站，实现“光伏+储能+柴发"的独立供电；

限电敏感用户：在有序用电政策下，保障关键负荷持续运行。

结语

高可靠供电的标准，不是 “能抗停电"，而是停电无感、供电不断。

光储柴 + STS（静态转换开关）/ATS（自动转换开关） 协同切换并离网一体化控制方案，以 Acrel‑2000ES 能量管理系统为核心，打通光伏、储能、柴发、切换开关全链路协同，真正做到并网更省、离网更稳、切换更快、运维更简，为工商业与弱电网场景提供高适配、可推广的高可靠供电标准答案。
