光伏“孤岛”危机：为何一次检修，可能变成一场夺命电击？

在整套光伏系统中，藏着一位极易被忽略的安全隐形守护者 —— 防孤岛保护装置。它看似平平无奇，却是守护运维人身、光伏设备以及公共电网稳定运行的核心屏障。今天我们就完整拆解分布式光伏防孤岛保护，从装设必要性到合规安装规范，一次性把相关要点讲清楚、讲透彻。

光伏系统发电原理是光电效应，只要有阳光照射，光伏阵列就会持续产出直流电。

正常并网状态下，光伏逆变器会跟随大电网的电压、频率、相位同步运行，多余电量并入电网，缺额电量由电网补充。但当电网发生故障、检修跳闸导致外网断电后，并网开关断开，光伏系统与主电网隔离。

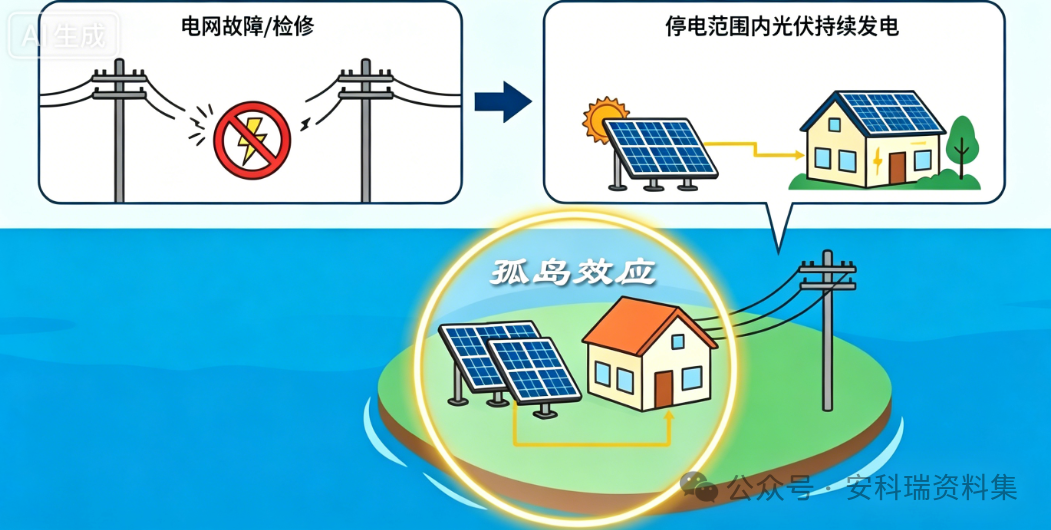

此时如果断电范围内的本地负载消耗功率，和光伏系统的输出功率基本匹配、达到动态供需平衡，逆变器不会触发停机保护，依旧持续将光伏产生的直流电逆变为工频交流电，单独为本地设备供电。这套脱离大电网、自主运行的局部供电系统，就形成了光伏孤岛效应。

很多人误以为孤岛只是停电后光伏照常发电的小事，殊不知背后潜藏多重安全隐患，会同时威胁电网运维、电气设备与人员生命安全。分布式光伏防孤岛保护，等同于光伏电站的 “漏电保护器"，平日默默值守，危急时刻能守住人身与设备安全底线。

1. 威胁一线检修人员生命安全电网故障或计划性检修时，工作人员会认定线路断电后再开展作业。一旦形成孤岛，光伏会持续向断电线路反向送电，原本判定无电的导线实则带有高压，检修人员接触后极易发生触电，造成重伤甚至死亡事故。

2. 电压频率异常，烧毁家用及电站设备光伏并网运行时，逆变器会同步匹配主网标准电压、频率与相位。脱离大电网形成孤岛后，光伏自身调压调频能力不足，轻微负载波动就会造成电压、频率大幅超标。长期在异常电气工况下运行，会击穿家电、配电箱、逆变器等精密器件，加速线路老化，严重时诱发电气火灾。

3. 加剧电网故障，拉长停电周期电网出现短路、接地故障时，孤岛持续输出的电流会不断注入故障点，干扰继电保护、线路重合闸等电网保护装置正常动作，拉长故障电弧存续时间，加重线路、设备损毁程度，扩大停电区域、延长抢修时长。待主网恢复供电瞬间，孤岛内部电压、相位、频率和主网无法匹配，会产生巨大冲击电流，不仅直接损毁各类电气设备，还可能诱发大范围电网次生故障。

分布式光伏的防孤岛保护配置方案不能一概而论，核心划分依据是光伏并网点的电压等级，两类电压接入标准、安装要求差异明显。

1. 380V 低压并网：配置灵活，平衡安全与投入

380V 接入系统配置原则：可选用逆变器内置防孤岛，也可加装独立保护装置，实现快速脱网，适配不同装机规模。

• 户用、小型工商业光伏（容量＜50kW）

  仅依靠逆变器自带防孤岛功能即可满足并网规范，无需额外加装独立设备。只要逆变器符合国标检测要求，防护能力达标，性价比更高，适配绝大多数普通光伏用户。

• 大中型工商业光伏（容量＞50kW）

  推荐采用「逆变器内置保护 + 独立防孤岛装置」双重防护方案。虽前期投入略有增加，但安全冗余大幅提升，能有效规避设备、电网重大故障损失。

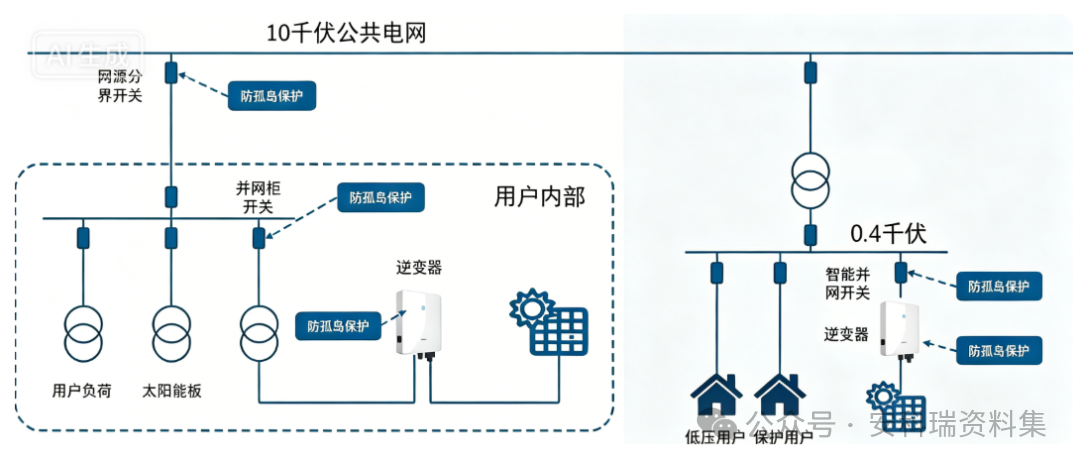

2. 10kV 高压并网：强制配置独立装置，多重防护筑牢安全底线

10 千伏并网硬性要求：必须加装独立专用防孤岛保护，依靠多判据逻辑实现极速跳闸。

1. 装置独立不可替代

   禁止仅依靠逆变器内置孤岛保护，需在并网点并网柜单独装设专用防孤岛设备，形成双重安全屏障。

2. 双检测逻辑全覆盖

   设备需同时搭载主动检测、被动检测两类判据：

   被动检测实时监测过欠压、频率越限、相位突变等异常工况；

   主动检测通过频率偏移、无功扰动主动扫描，微小孤岛隐患也能及时识别。

3. 跳闸动作达标

   国标硬性规定：孤岛保护整体动作时长不得超过 2 秒，电网失压瞬间即可切断光伏与主网连接。

4. 与电网保护协同联动

   防孤岛保护需配合线路保护、重合闸、备自投等电网成套设备联动；动作时限需短于重合闸延时（常规小于 1 秒），支持外部联跳，接收电网侧故障信号后即刻跳闸，防止故障范围扩散。

3.高低压光伏防孤岛保护配置差异化的核心原因

同样是孤岛运行工况，10kV 中压光伏的安全隐患、事故破坏力远高于 380V 低压户用光伏，也是电网运维管控的重中之重，核心差异体现在四点：

1. 更易形成长期稳定孤岛

   380V 光伏装机容量普遍偏小，配套家用负荷波动频繁，功率很难长期平衡，即便形成孤岛也会快速瓦解；而 10kV 项目多配套稳定工商业负载、装机规模大，功率匹配度高，极易长时间维持稳态孤岛，安全风险持续存在。

2. 故障破坏能量悬殊，伤亡损毁风险翻倍

   10kV 系统短路电弧、故障冲击能量远高于 380V 低压系统。一旦出现反向送电触电、非同期并网冲击，极易引发弧光爆炸、开关柜炸裂，造成人员重度灼伤甚至死亡，事故危害等级远超低压光伏。

3. 电气信号变化微弱，保护存在识别盲区

   户用 380V 逆变器孤岛检测灵敏度高，轻微电压、频率波动即可快速脱网；10kV 配网等值阻抗小，孤岛刚形成时电气参数变化不明显，保护装置难以快速捕捉异常，存在保护拒动隐患。

4. 事故波及范围更广，引发区域性电网问题

   380V 孤岛故障仅局限单户家庭设备；10kV 孤岛会让整条线路全线带电，电网恢复供电时，非同期合闸产生的巨大冲击会波及整条馈线，极易出现连片跳闸、区域性配网故障，公共供电安全隐患突出。

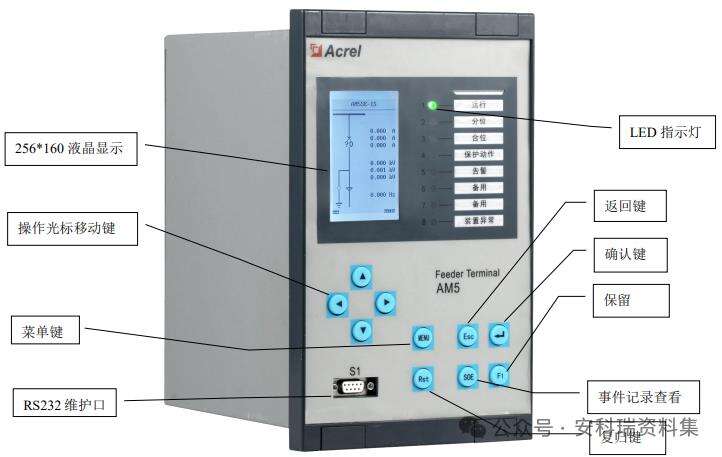

AM5SE-IS 防孤岛保护装置是一款专为新能源并网系统设计的微机综合保护装置，适用于 35kV、10kV 及 380V 电压等级的光伏发电、燃气发电等分布式电源并网场合。该装置能够实时监测电网运行状态，在发生孤岛现象时迅速动作，快速切除并网点，实现本站与电网的安全可靠解列，从而有效保障电站设备与运维人员的安全。

同时，装置集成高精度逆功率保护功能，可持续监测市电下网功率。当检测到功率过低或出现逆向功率时，立即触发并网柜跳闸，可靠避免电能逆流至电网，确保系统符合并网规范与运行安全。

装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，为电力系统的安全可靠运行提供保障。

具有：逆功率保护、频率保护（低频减载/高频保护）、频率突变跳闸、有压自动合闸、三段式过流保护（可经低电压闭锁、可带方向闭锁）、反时限过流保护等保护功能。

根据 GB/T 50865-2013 "当光伏发电系统设计为不可逆并网方式，应配置逆向功率保护设备。当检测到逆向电流超过额定输出的5%时，光伏发电系统应在2s内自动降低出力或停止向电网线路送电。"

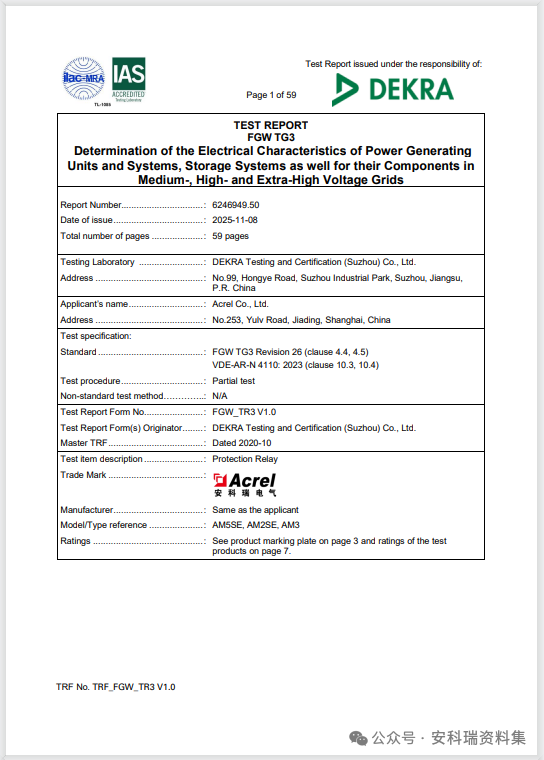

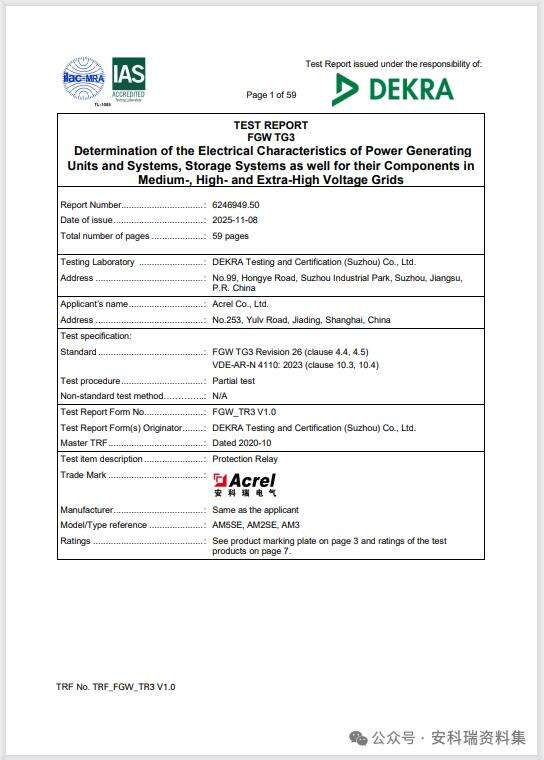

防孤岛VDE认证

1.设备失效两大诱因

• 环境干扰：高温、潮湿、谐波、雷击造成采样精度下降，保护灵敏度不足；

• 自然老化：长期运行后元器件损耗，工况下保护无法跳闸。

2.运维硬性要求

定期校验、调试保护装置，故障设备及时维修更换。

3.电网侧双重防护措施

10kV 光伏项目在网源分界开关增设电网级防孤岛保护，弥补用户侧设备失效隐患。

总结：防孤岛是光伏并网安全底线，绝非多余配置。规范安装、定期维护，兼顾用户、运维人员与电网三方安全。
