把电梯变成“微型电站”：安科瑞全链路计量方案，锁住40%隐形节能收益

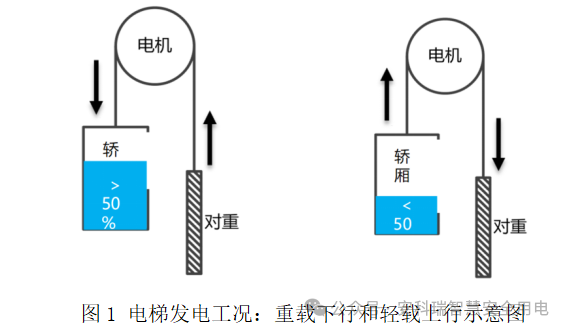

在现代高层建筑中，电梯是名副其实的“耗能大户"，却也是潜力的“隐形电站"。作为典型的势能性负载，电梯在重载下行、轻载上行、减速制动三大工况下，曳引机会切换为发电模式，产生大量再生电能。传统方案中，这些电能只能通过制动电阻转化为热能白白浪费，还会抬升机房温度，增加空调负荷。

什么是电梯能量回馈系统？

电梯能量回馈系统是一种应用于垂直升降电梯的节能技术。当电梯处于满载下行、轻载上行或减速制动状态时，曳引机会进入发电模式。该系统能将这部分原本会被浪费的机械势能转化为电能，并送回电网供其他设备使用，从而实现能源的循环利用。

加装电梯能量回馈装置后，再生电能可被高效回收并送回楼宇电网，平均节电率达30%，最高超40%。但节能效果如何量化？系统效率是否达标？电网安全如何保障？安科瑞电气基于GB/T 32271-2015《电梯能量回馈装置》国家标准，推出全套电梯能量回馈电能计量系统解决方案，为电梯节能改造提供精准的数据支撑与智能化管理工具。

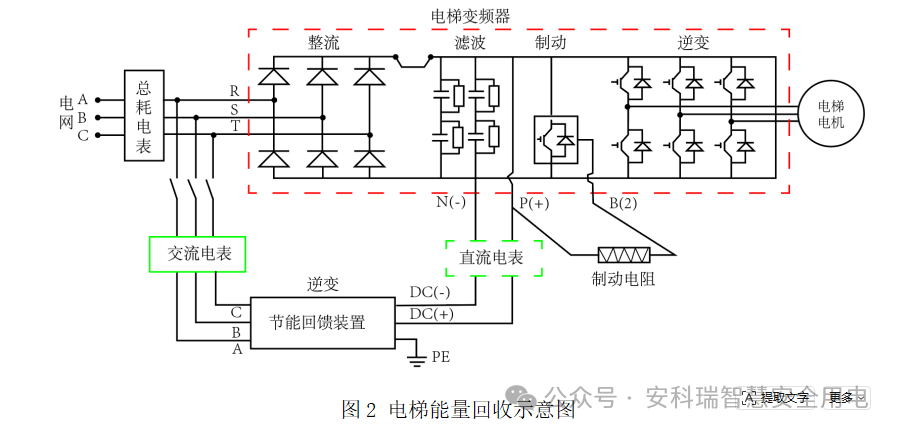

一、精准计量：从直流侧到交流侧的全链路覆盖

依据国家标准要求，电梯能量回馈系统的效率验证需通过直流侧与交流侧的同步计量实现。安科瑞方案针对两个核心测量节点，提供专业化的仪表选型与部署建议：

1. 交流并网侧：核算整梯节能收益

适用位置：电梯配电柜380V进线处或能量回馈并网端

核心功能：统计电梯从电网消耗的总电量与回馈给电网的再生电量，精准计算综合节能率。

选型方案：

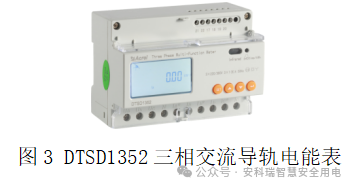

• 有线组网（工程标配）：推荐DTSD1352三相导轨电表，支持三相四线制、0.5S级四象限双向计量，搭配外置开合式电流互感器，适合新建小区、商业楼宇的批量改造项目。

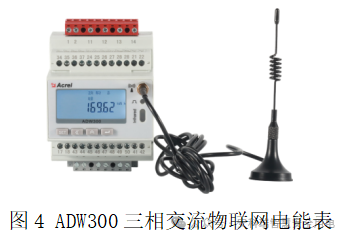

• 无线物联网（布线困难场景）：推荐ADW300系列无线物联网电表，可选4G/WiFi模块，原生支持TCP双向透传，数据直接上传云端，尤其适合老旧小区改造或分散独栋电梯，无需复杂布线。






2. 直流回馈母线侧：验证装置转换效率

适用位置：能量回馈装置内部直流母线侧（如DC540V/750V母线）

核心功能：单独测算回馈器自身转换效率，或搭配超级电容/锂电池储能系统时，精准计量直流再生电能的充放电过程。

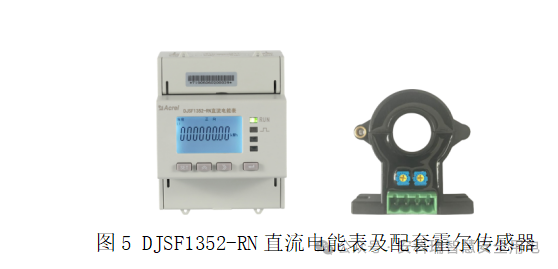

选型方案：推荐DJSF1352-RN直流双向导轨电表，电压规格覆盖DC0~1000V，支持75mV分流器或0~20mA/0-5V/0-10V霍尔传感器接入，可选双路直流输入，精度达0.5级/1级，适配储能场景需求。

二、合规保障：全面符合国标技术要求

GB/T 32271-2015对电梯能量回馈装置的效率、电能质量、安全保护等均作出严格规定，安科瑞计量系统从设计源头满足标准要求：

• ：支持25%/50%/100%负载下的效率测试，确保装置效率分别≥85%、≥90%、≥95%；

• ：实时采集电流总谐波畸变率（THDi）、各次谐波含有率、功率因数、直流分量等参数，保障回馈电流THDi≤5%，功率因数（50%负载时）≥0.90；

• ：配合能量回馈装置的防孤岛、过压、欠压、短路等保护功能，通过数据采集与分析实现故障预警，提升系统运行安全性。

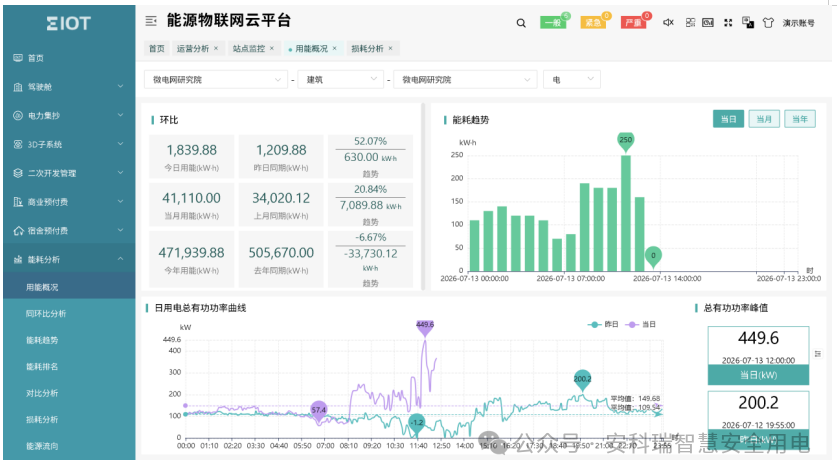

三、智能管理：Acrel-EIoT平台赋能远程运维

计量数据是节能管理的基础，安科瑞Acrel-EIoT能源物联网平台为电梯能量回馈系统提供“云-边-端"一体化管理方案：

• ：支持Modbus、DL/T645等多种通信协议，兼容ANet系列智能网关、AWT100无线路由器等采集设备，实现现场仪表数据的稳定上传；

• ：通过PC端WEB与手机APP，实时展示电梯能耗曲线、回馈电量趋势、装置效率变化等关键指标，自动生成节能报表；

• ：对电能质量超标、设备故障等异常情况及时告警，支持历史数据追溯与效率优化分析，助力物业单位精细化管理。

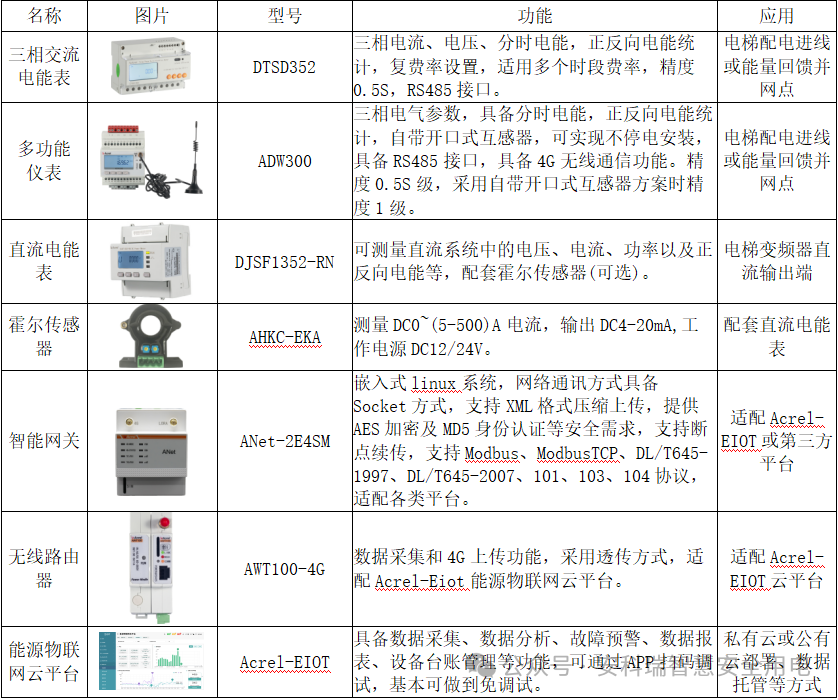

四、全系列硬件选型表

四、结语

电梯节能不仅是技术问题，更是管理问题。安科瑞电梯能量回馈电能计量系统，以精准计量为核心，以合规标准为基石，以智能平台为支撑，让每一度再生电能都可测、可管、可控。无论是新建楼宇的节能设计，还是老旧小区的改造升级，安科瑞都能提供定制化解决方案，助力建筑降本增效，共赴“双碳"目标。
