数智破局，PUE“精”算：安科瑞五级计量重塑机房能效管理

工信部、联通等运营商相继出台机房能效管控文件，明确 2025 年实现全域机房 PUE 在线监测、2026 年局站分级能耗管控。五级分层计量成为机房、基站、IDC、光伏叠光站点改造硬性要求。精准核算 PUE、分摊用电成本、完成双碳节能考核，一套适配全场景的计量仪表是基础。

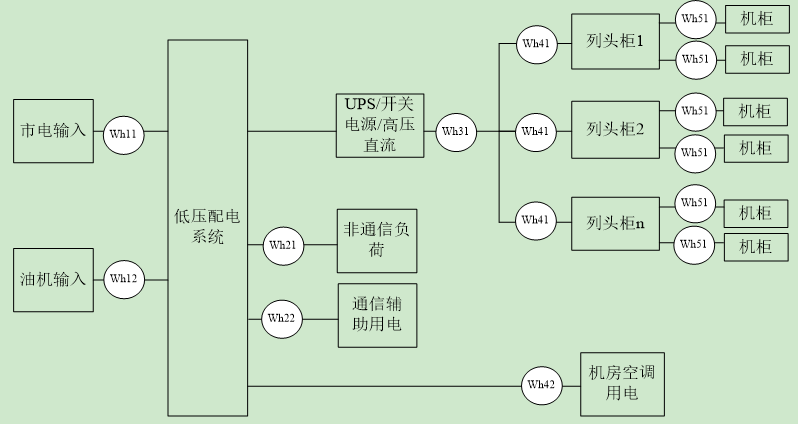

通信机房五级计量点位逻辑

方案采用五级标准化计量点位划分，覆盖从总进线到单台机柜全用电链路，适配基站、接入机房、核心机楼、IDC 机房全场景：

1. 一级计量（Wh11/Wh12）

部署于市电、油机进线端，统计机房总输入电量，是计算局房 PUE 的基础数据来源，适配高压 / 低压进线柜总电量采集。

2. 二级计量（Wh21/Wh22）

区分非通信负荷（办公、营业、第三方转租用电）、通信辅助用电，剥离非生产无效能耗，实现能耗划小核算。

3. 三级计量（Wh31）

安装在 UPS、开关电源、高压直流输出侧，统计机房全部通信设备总耗电。

4. 四级计量（Wh41/Wh42）

分别采集各列头柜通信设备用电、机房空调专属回路用电，用于单机房独立 PUE 核算。

5. 五级计量（Wh51）

列头柜末端分路采集，精准统计每一台业务机柜用电量，适配 IDC 高密度机柜精细化管控。

配套两套标准化 PUE 计算公式，自动运算机房能效指标：

局房 PUE：PUE=(市电总电量+油机总电量-非通信负荷电量)÷总通信负荷电量

机房 PUE：PUE=(本机房通信设备电+空调电+分摊辅助用电)÷本机房通信设备电

多场景硬件选型

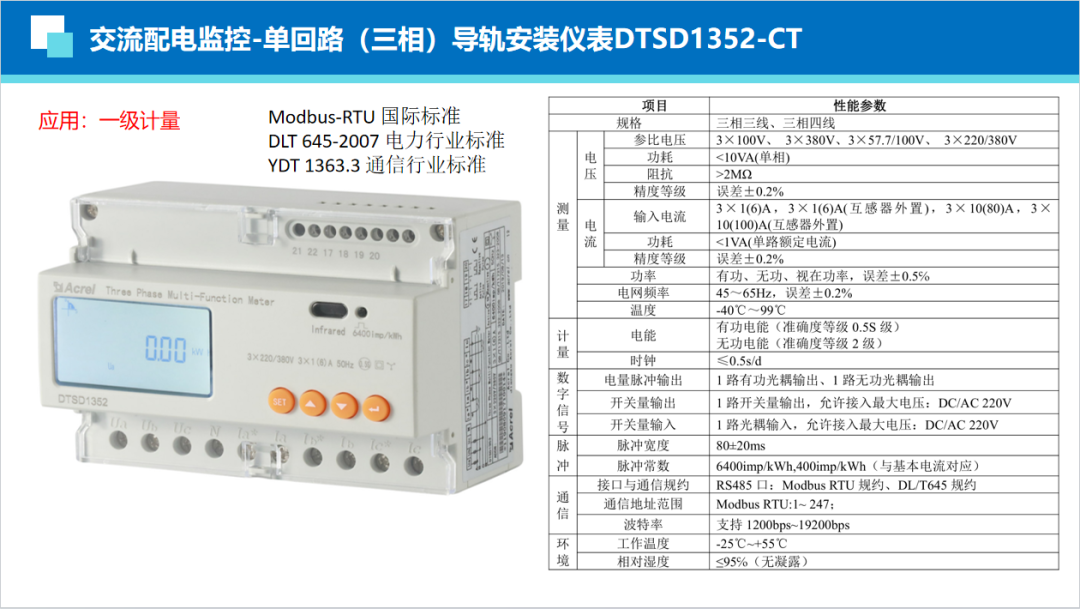

DTSD1352 系列单回路三相电表

适用场景：一级市电 / 油机进线、单路大功率空调主回路计量

• 规格：导轨式三相多功能表，0.5 级电能精度，支持开口 CT 互感器二次采集，无需断电施工

• 核心能力：电压、电流、功率、2-31 次谐波、正反向电能全监测，红外 + RS485 双通讯

• 项目落地：河南某局房一级进线大规模采用，利旧原有互感器即可改造

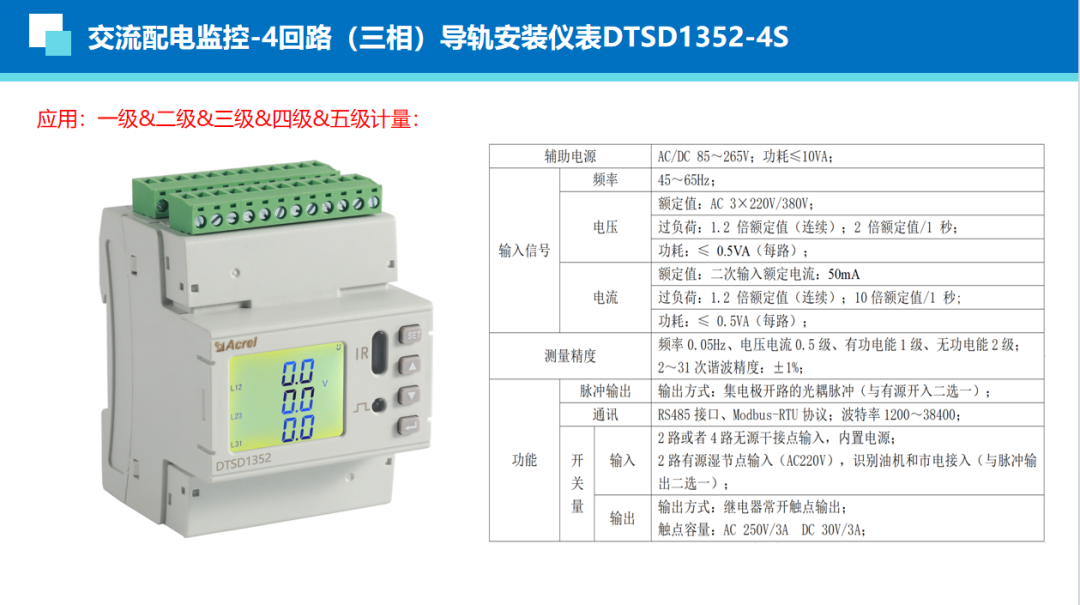

DTSD1352-4S 4 回路多回路交流表

适用场景：二 / 三 / 四级多回路交流集中监测（空调、照明、辅助负荷）

• 单表最多接入 4 路三相回路，搭配 RJ12 三合一开口互感器，布线简洁，减少柜体占用

• 自带 2 路开关量输入，可区分市电、油机供电状态，支持过流、不平衡远程告警

• 适配菲律宾、东南亚海外基站交流侧能耗改造项目

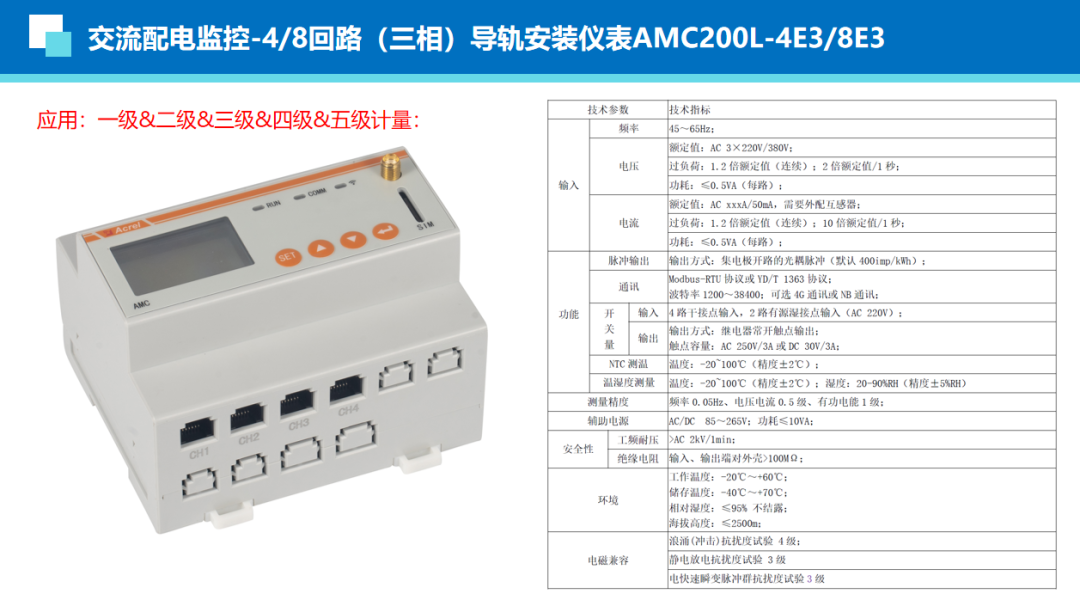

AMC200L-4E3/8E3 多路交流精密监测单元

适用场景：核心机楼、IDC 列头柜、多层机房多回路集中采集

• 4/8 路三相通道可选，内置 NTC 测温、温湿度采集接口，同步监测配电温升

• 可选 4G/NB 无线通讯，无布线场景可直接上传平台，简化组网施工

• 标准化统一型号，运营商项目批量采购、备件维护更便捷，某机房大规模应用

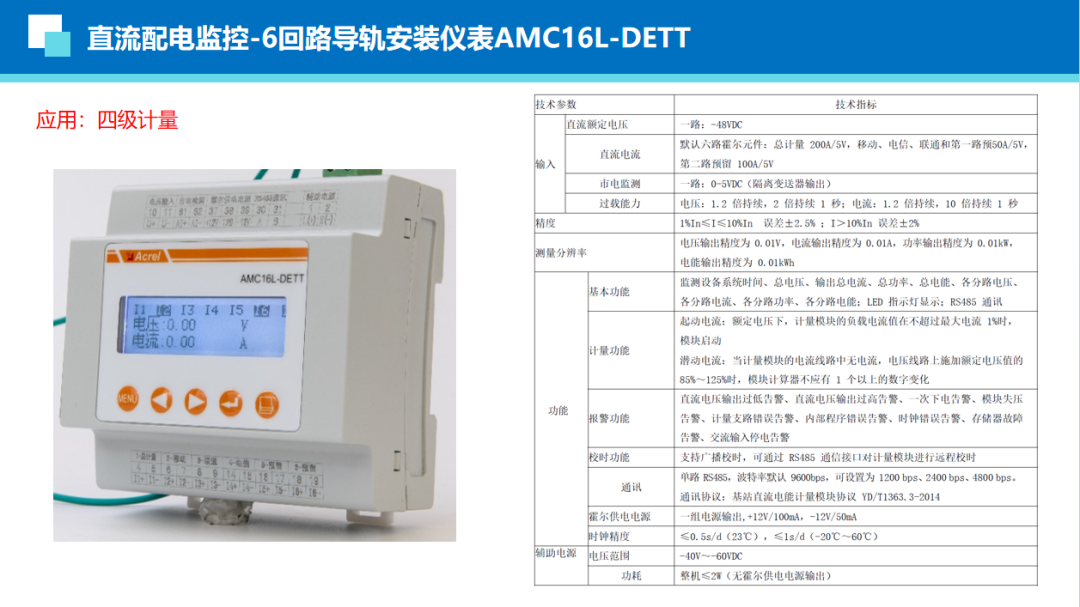

AMC16L-DETT 6 回路直流电表

适用场景：基站叠光、接入机房四级直流馈线监测

• 专为通信 48V 直流设计，配套 AHKC 开口霍尔传感器，免拆线缆安装

• 支持光伏发电、蓄电池、通信负载分路计量，四川、安徽 3000 + 光伏基站标准配置

• 符合 YD/T1363.3 通信协议，可直接对接原有动环监控系统，存量站点利旧改造友好

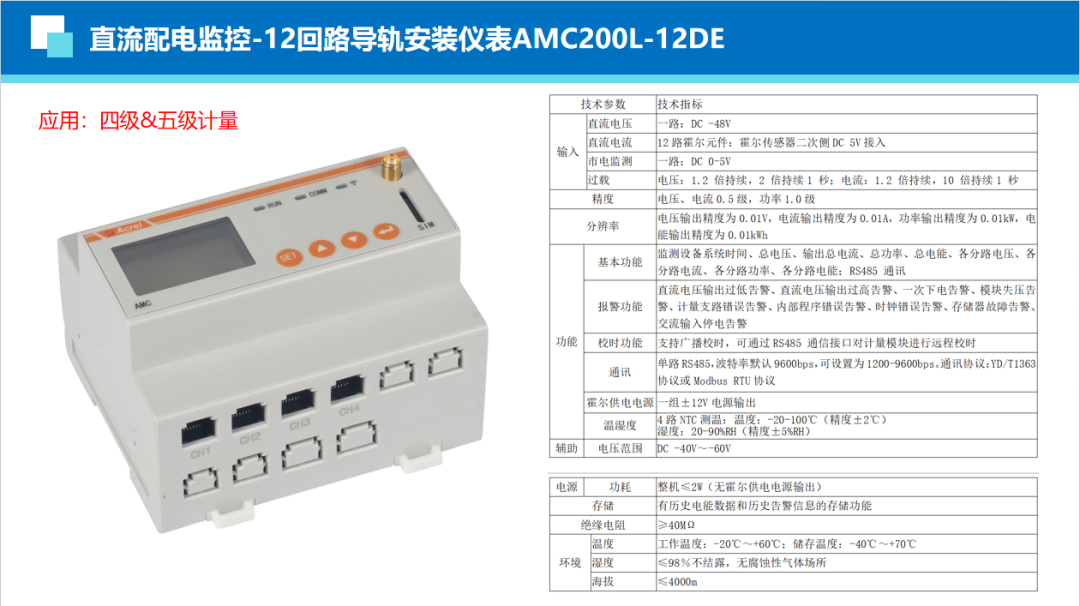

AMC200L-12DE 12 路直流多回路表

适用场景：核心机房、IDC 五级单机柜直流精细计量

• 单表 12 路独立直流通道，RJ12 霍尔插拔接口，现场接线效率提升

• 内置 ±12V 霍尔供电，无需额外电源模块，减少柜内辅材

• 英国、非洲海外铁塔项目主力直流采集设备，适配海外 48V 通信电源架构

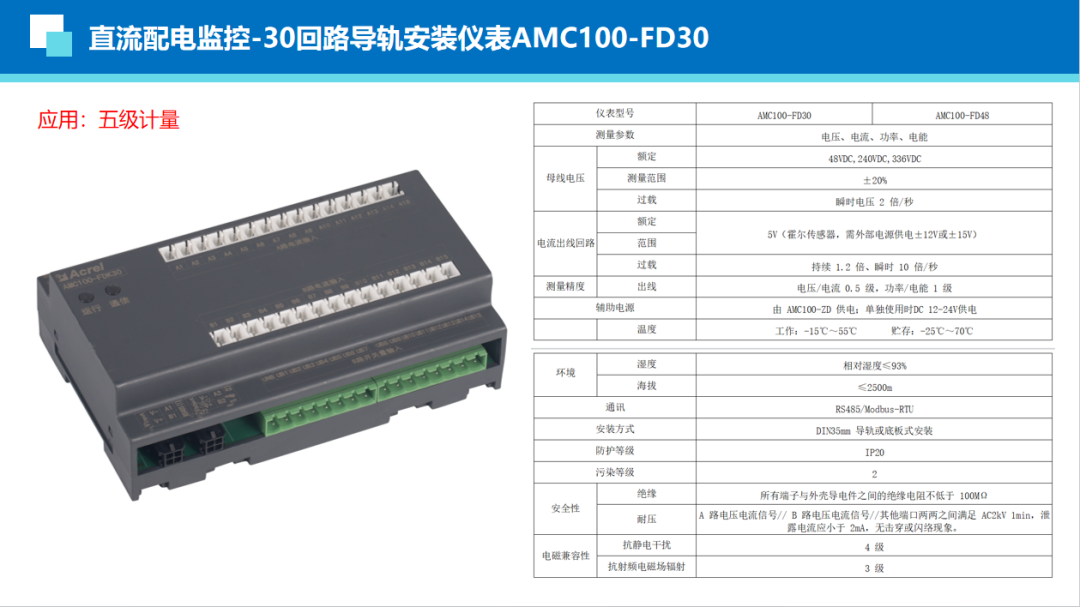

AMC100-FD30/FA48 末端机柜专用仪表

适用场景：IDC 五级单机柜高密度分路计量

• 最多 30/48 路分路采集，导轨紧凑设计，直接安装在列头柜内部

• 互感器插拔式接入，后期扩容、检修无需重新布线，适合大型数据中心精细化能耗分摊

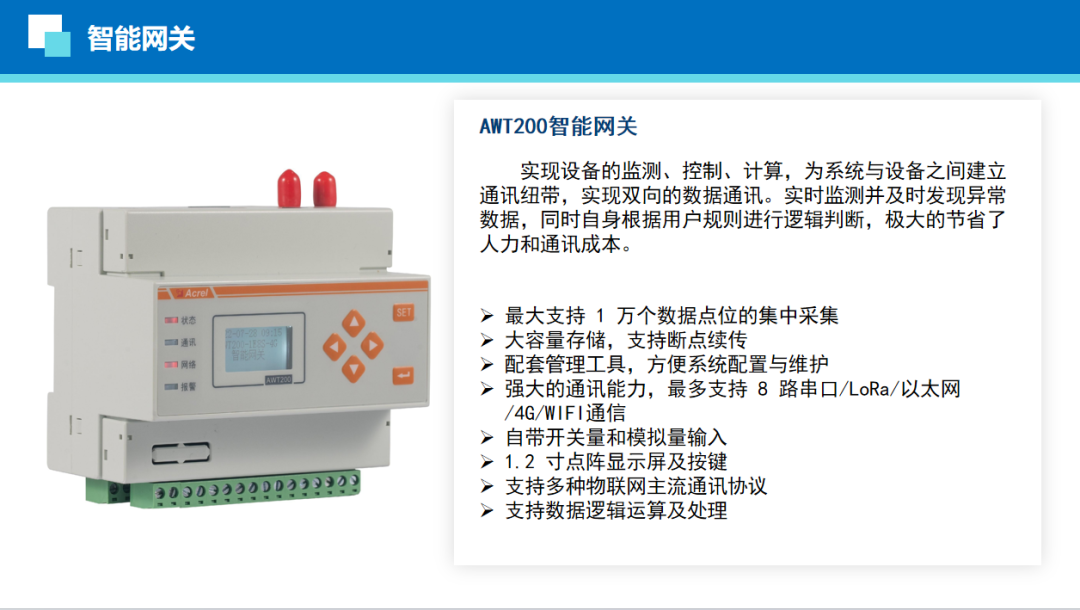

• 支持 8 路 RS485 串口，可集中接入数十台交直流电表，最大承载万级采集点位

• 兼容有线以太网、4G、LoRa 多传输方式，断点续传保障能耗数据不丢失

• 内置逻辑运算功能，本地预计算 PUE 数值，减轻云端平台算力压力

• 适配联通 FSU、省基础设施平台两种对接规范，有线、无线组网均可落地

落地项目实践

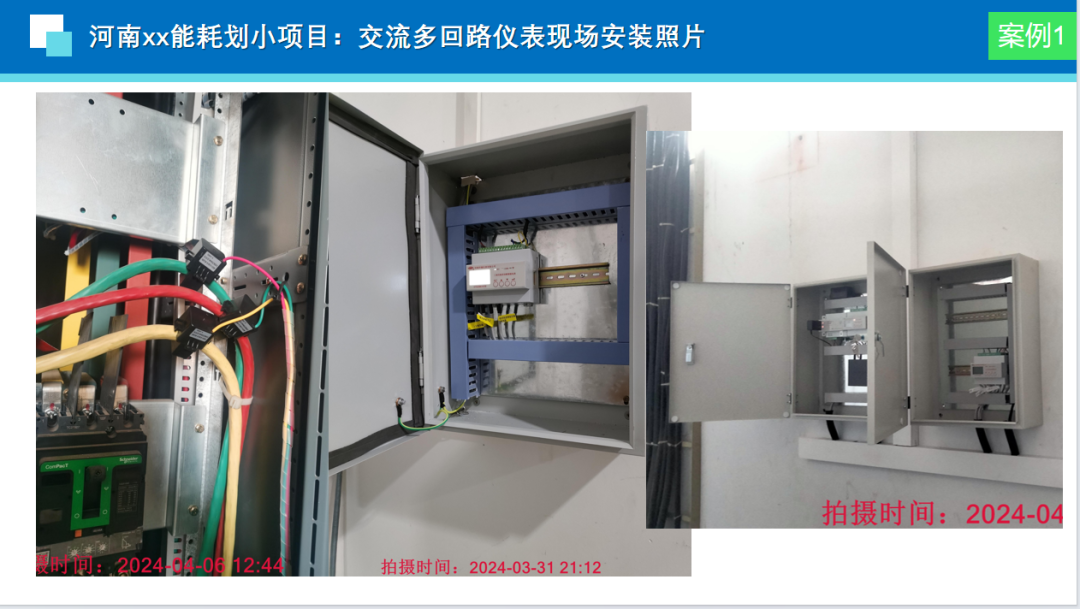

案例 1：某省机房能耗划大改造项目

覆盖全省 26 个数据中心、37 个核心机房、数千个汇聚 / 接入机房，总预算 3900 万元（不含税），采用交直流多回路电表统一标准化选型，实现全量机房 PUE 在线监测、能耗分路核算，完成能耗数据省平台 + 集团平台双上传。

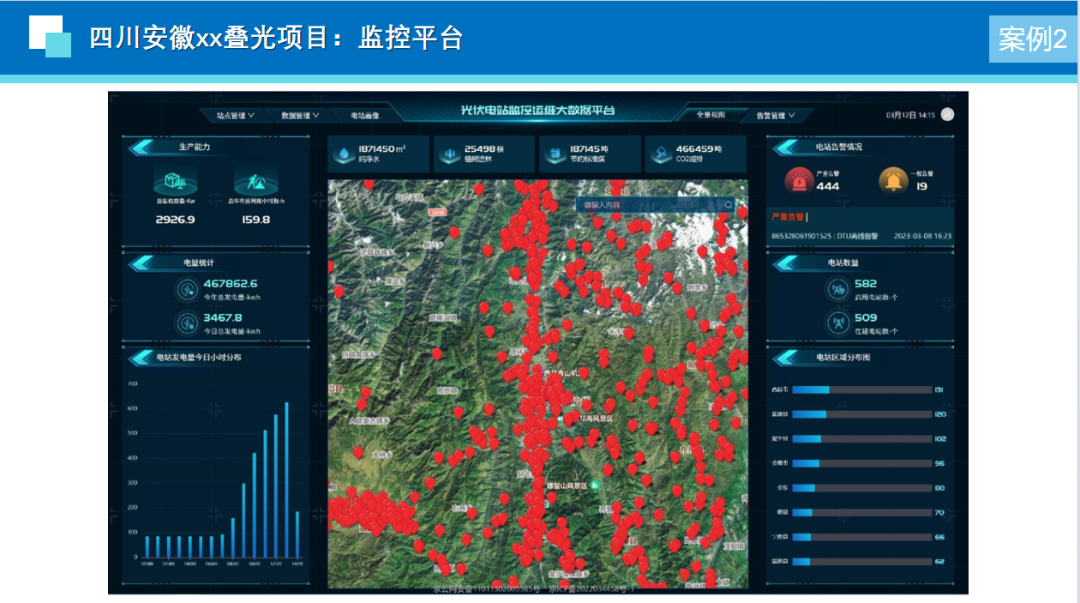

案例 2：多省基站叠光光伏节能项目

四川、安徽、陕西、宁夏等地基站配套光伏自发自用系统，通过 AMC16L-DETT 直流电表监测光伏发电量、蓄电池、通信负载用电量，后台平台可视化光伏消纳、市电补充占比，降低基站市电电费支出。

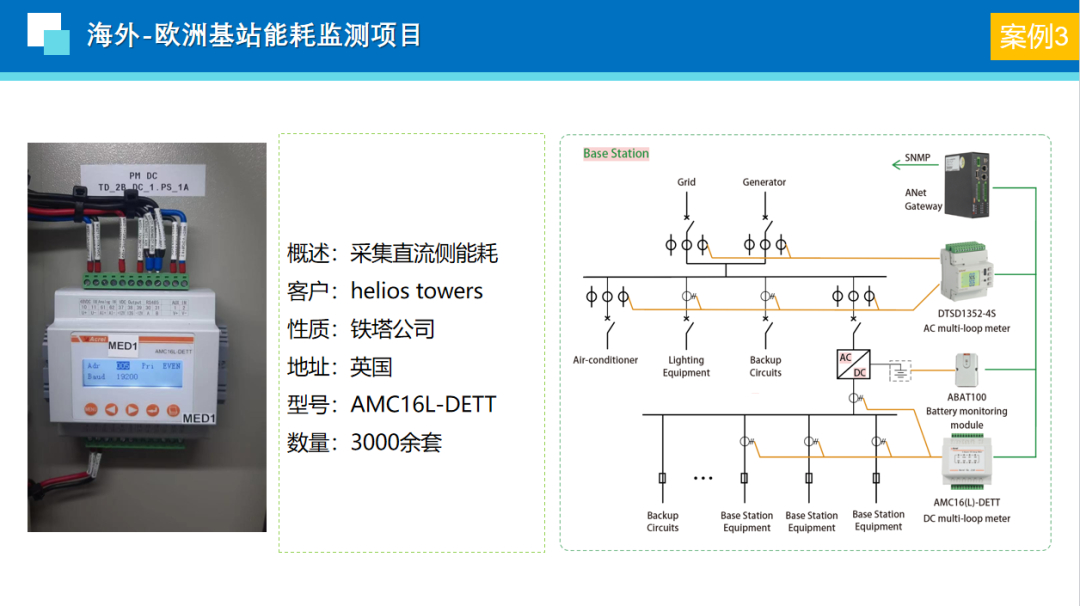

案例 3：海外多国运营商基站能耗监测

产品落地非洲、欧洲、东南亚各国铁塔、运营商项目（Orange、Helios Towers、Vodafone 等），适配海外油机 + 市电双供电基站架构，交直流全电量采集，支持 SNMP 对接海外运维平台，累计落地超万套计量终端。
