一、SST 固态变压器应用概况
固态变压器（SST）作为新一代电力电子变换设备，具备交直流灵活变换、宽范围电压调节、功率柔性控制等技术优势，是支撑新型电力系统建设、适配新能源并网与直流供电场景的核心装备。

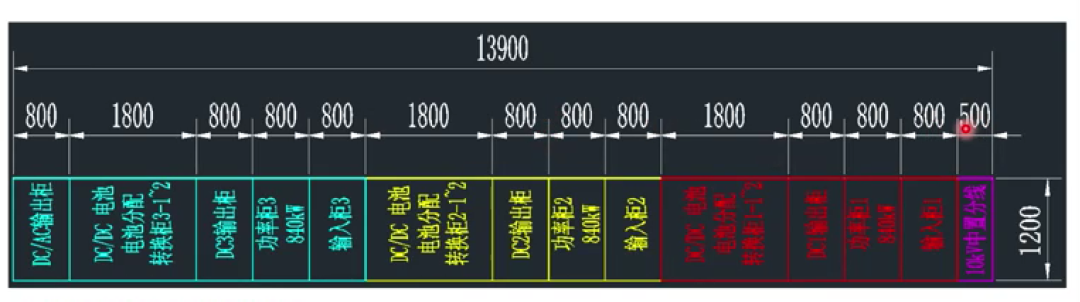

以典型 2.5MW SST 系统为例，整套设备总宽度 13900mm、深度 1200mm、高度 2350mm，由前端 10kV 中置柜、输入柜、功率柜、直流输出柜构成；其中功率柜采用 21+3 冗余功率模块架构，可实现 10kV 交流输入到 200~1000V 直流输出的高效变换，广泛应用于新能源场站、数据中心 800V 直流供电、工业配用电升级等场景。
二、电气安全痛点与挑战
SST 系统覆盖中压交流 - 功率电子变换 - 低压直流全链路，柜体结构复杂、功率模块密集，运行过程中面临多重安全风险，传统运维模式难以适配：
中压进线侧风险：10kV 中置柜易出现绝缘老化、局部放电、母线接点过热、内部弧光等故障，一旦触发将直接导致 SST 全站停电；
功率变换区风险：功率模块高度集成、发热量大，绝缘劣化、模块拉弧等隐患隐蔽性强，故障扩散速度快、定位难度大；
直流输出侧风险：直流铜排载流量大易引发过热故障，直流系统绝缘下降隐患难以人工排查，易诱发接地短路与火灾风险；
运维效率瓶颈：依赖人工巡检的模式存在巡检盲区、隐患发现滞后等问题，缺乏全维度在线监测与主动预警能力，故障处置被动，停机损失高。
三、整体解决方案架构
配套产品方案
1、输入柜前端10kV中置柜，配套全套中压保护测控方案，含AM5SE/ASD300/ARB/APD300等。
2、输入柜，配置弧光保护、局放、无线测温产品。
3、功率柜，配置弧光保护、局放。
4、直流输出柜，配置直流绝缘监测、直流测温、弧光。
5、功率柜配置环境监测类传感器，如烟感、水浸、温湿度、微型摄像头等。
6、上述设备通过网关采集数据。
四、分区域监测方案详解
10kV 中置柜：进线侧全量保护与监测
作为 SST 系统的总进线关口，中置柜承担中压电能分配与保护职能，方案配置全套中压保护测控产品，实现保护、测量、监测一体化。

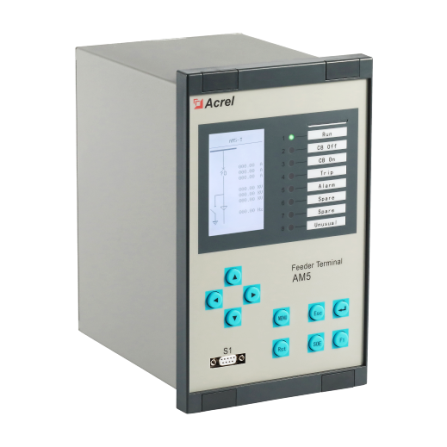

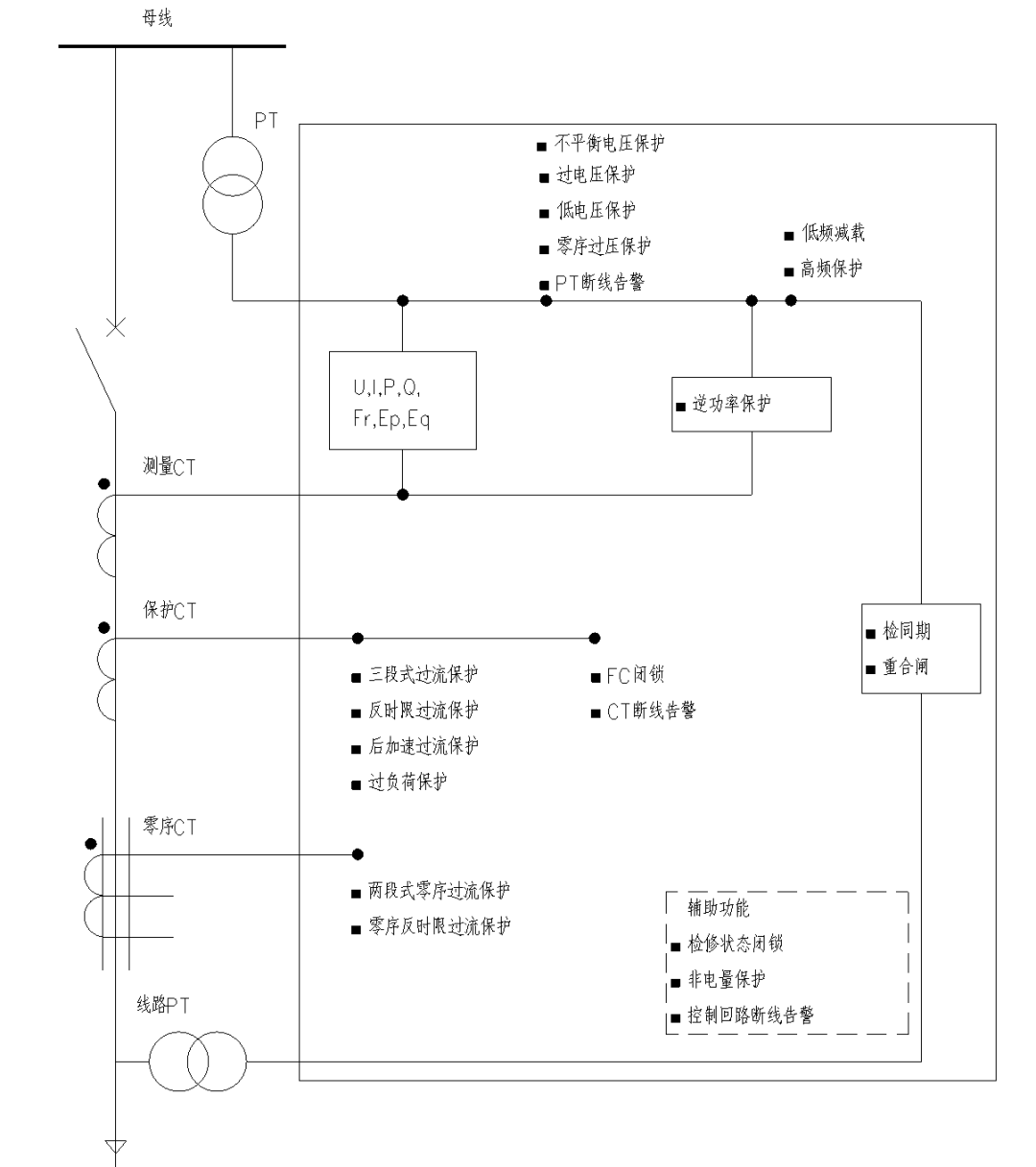

AM5SE 微机保护装置支持 3PT、3CT 接入，具备三段式过流、零序过流、过电压、低电压、电压不平衡等完整保护功能，速断保护动作时间≤40ms；支持 4 组保护定值切换、故障录波与事件记录，便于事故溯源分析，满足中压进线的继电保护需求。

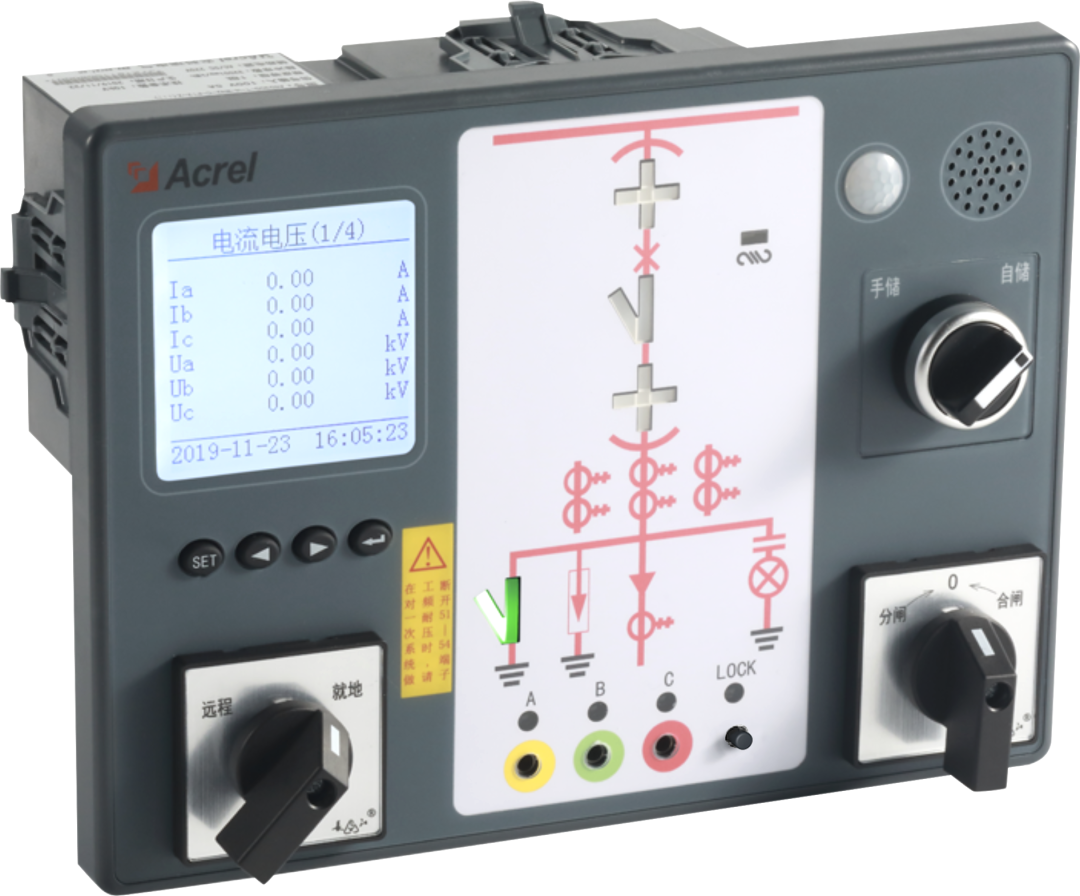

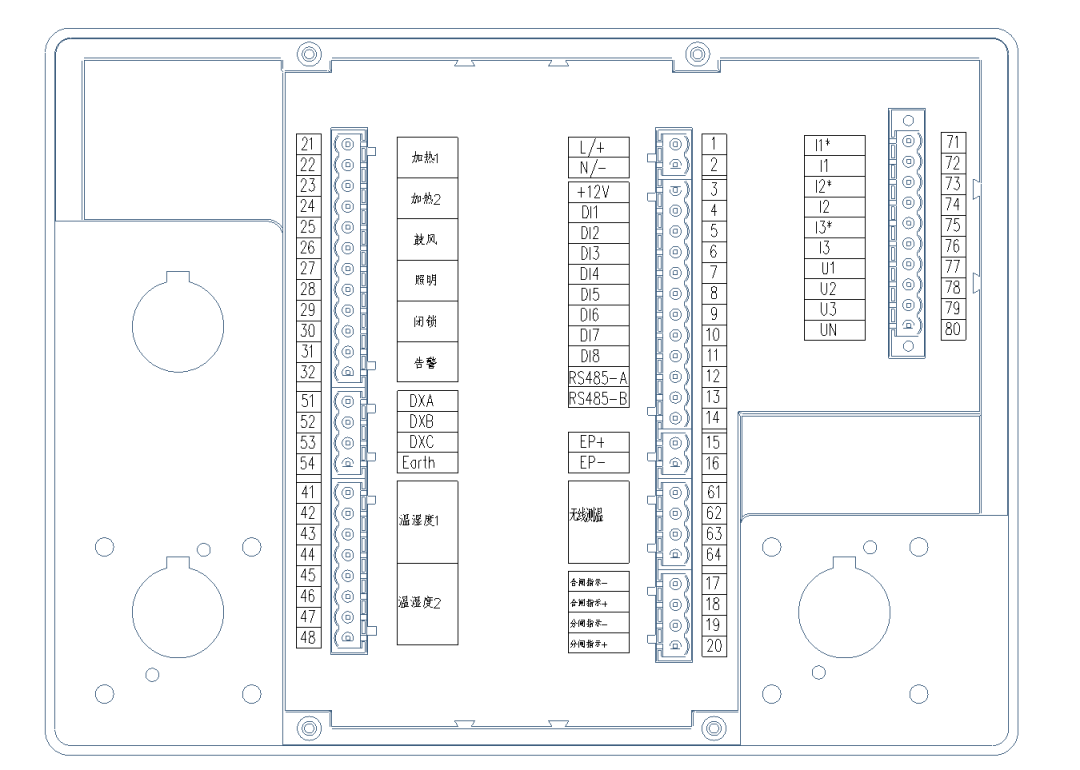

ASD300 开关柜综合测控装置集成开关状态指示、断路器上下口带电显示（DXNA）、全电参量测量、电气接点测温、温湿度控制等功能，搭载高压带电语音防误播报功能，一台设备覆盖开关柜日常运维的全部测控需求。

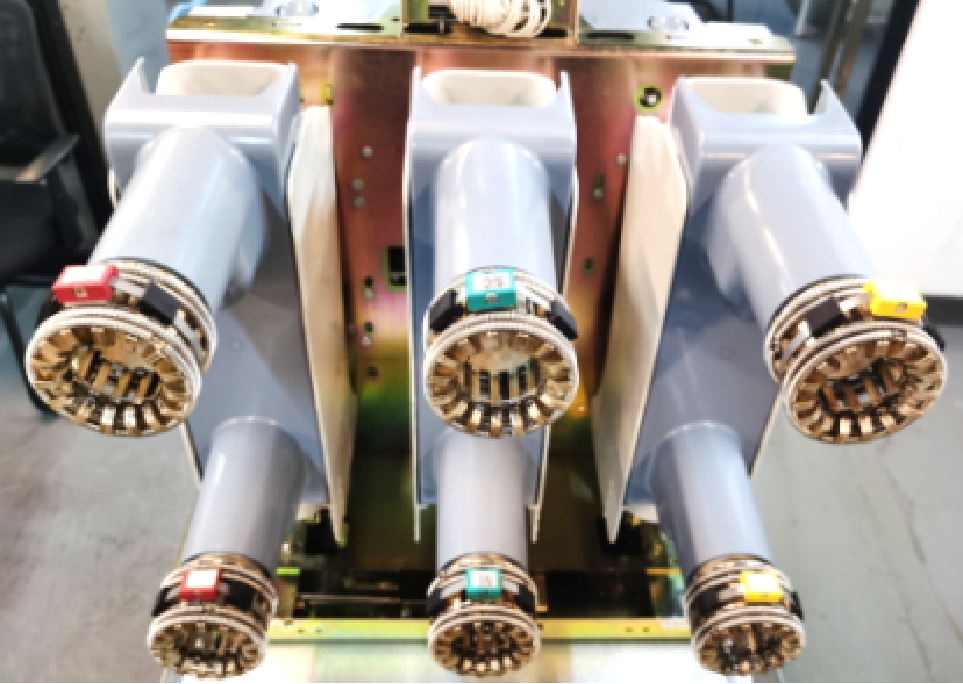

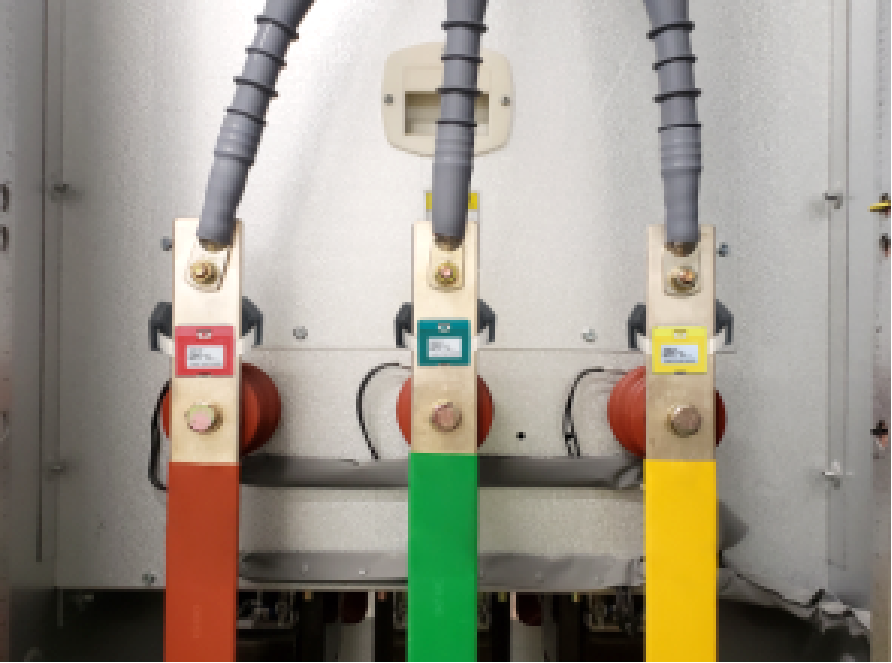

ATE400 无线测温传感器针对母线室搭接点、断路器上下触头、电缆室搭接点等关键接点，实现实时温度监测与预警。传感器采用 470MHz 无线传输，测温范围 - 50℃~+125℃，精度 ±1℃，外壳通过阻燃测试，可适配最高 5000A 的大电流场景。

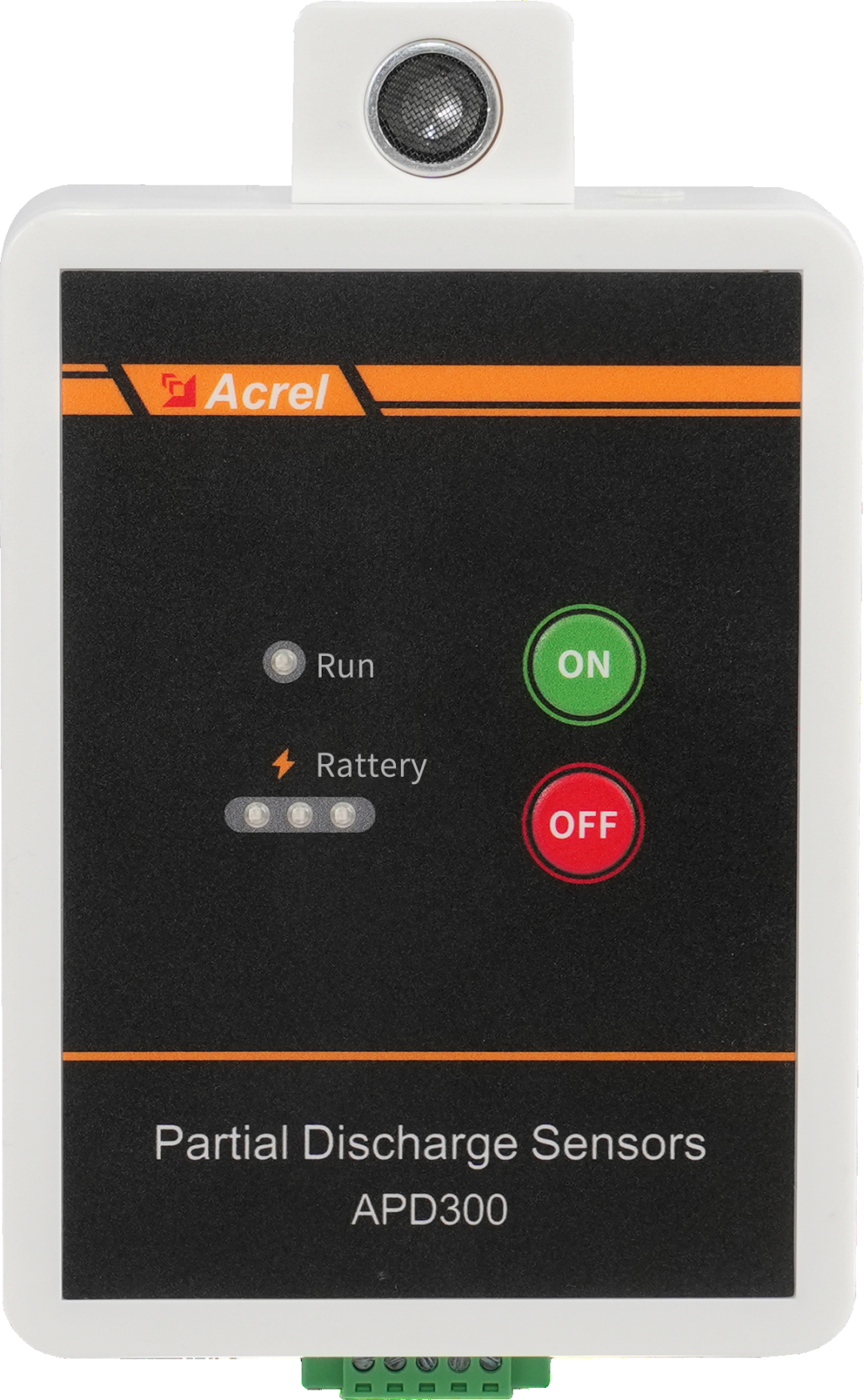

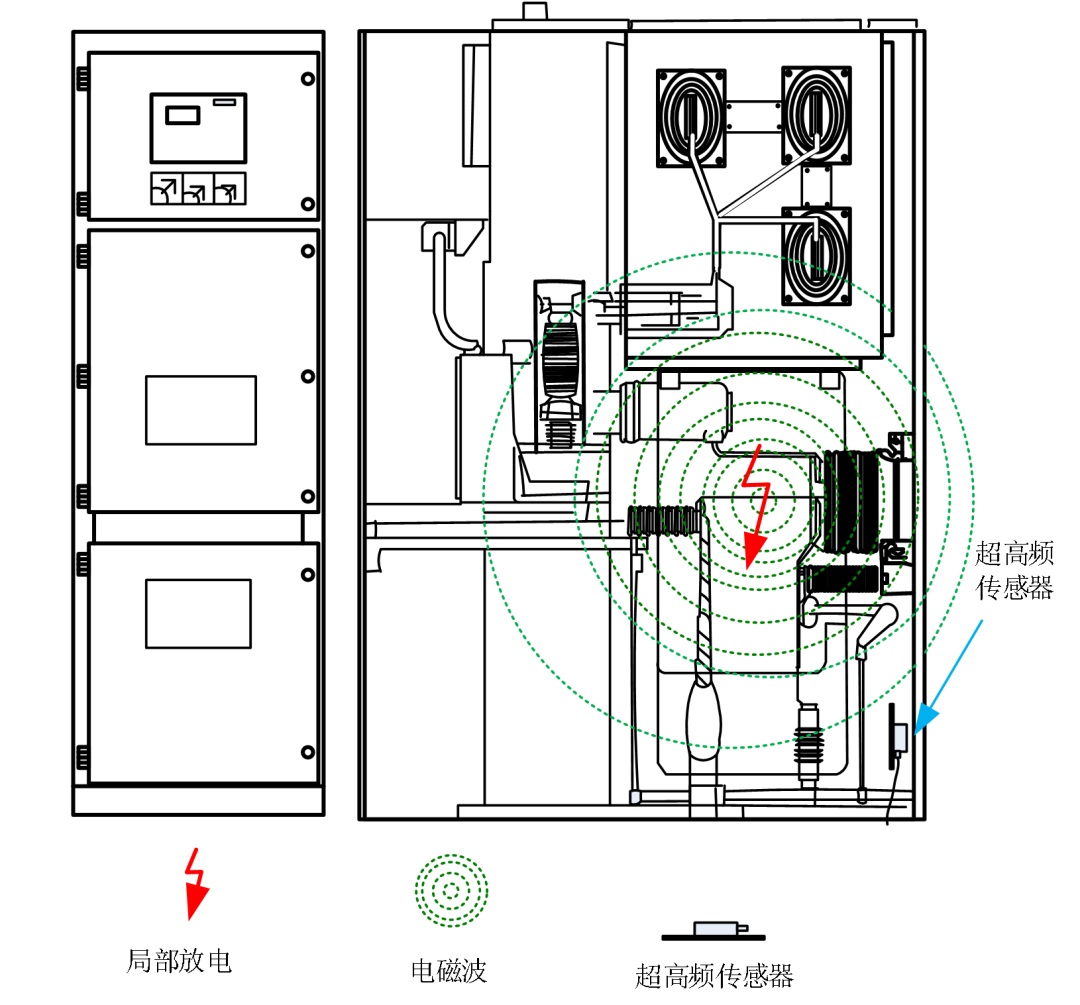

APD300-L 局部放电监测装置采用特高频（UHF）+ 超声波（AE）+ 地电波（TEV）三合一监测原理，磁吸式安装于开关柜电缆室，可提前识别绝缘劣化、局部放电隐患，避免绝缘故障扩大化。

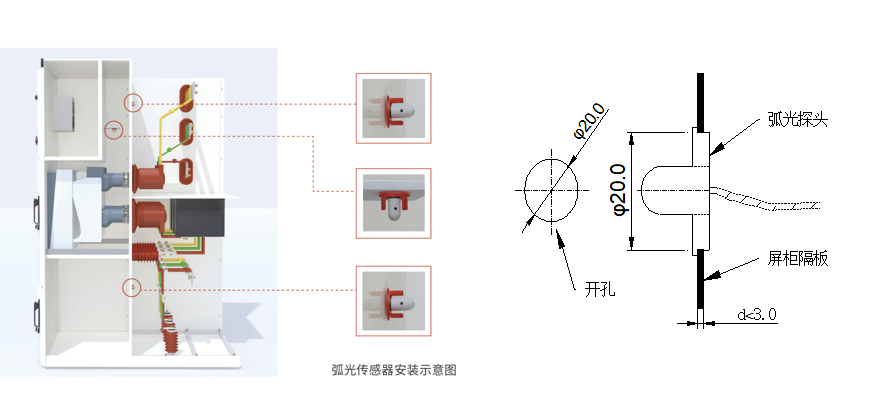

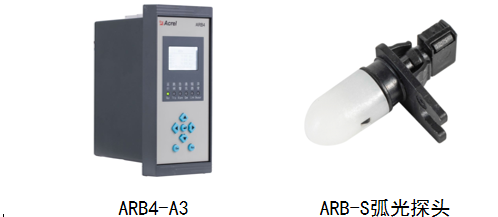

ARB4-A3 弧光保护装置在母线室、断路器室、电缆室分别布置弧光探头，实现柜内弧光故障全覆盖。装置采用无源弧光传感器，单判据动作时间仅 3.8ms，双判据动作时间 7.8ms，故障发生后可快速跳闸，最大限度降低弧光损毁程度。
输入柜：电抗与母线安全守护
输入柜作为中压电能接入功率模块的过渡环节，电抗器、母线接点是核心发热与故障风险点。
方案配置：
ARB4-A3 弧光保护，覆盖母线室、断路器室、电抗器区域，快速响应内部弧光故障；
ATE400 无线测温 + ATC600 导轨式接收器，对电气连接点进行温度实时监测，接收器空旷传输距离可达 150 米，数据稳定上传。
功率柜：功率模块级精准防护
功率柜是 SST 的核心变换单元，功率模块密集排布，是发热、弧光、局放故障的高发区域。
多路弧光保护：采用 ARB4-A6 弧光保护装置，单台设备可接入 6 路弧光探头，对应功率模块空间在柜壁内侧多点布置，实现模块级的弧光故障精准识别与快速保护。
局部放电监测：配置 APD300-L 局放装置，实时监测柜内绝缘状态，提前发现功率模块、母线的绝缘劣化隐患，避免突发绝缘击穿事故。
多维度环境监测：配套烟感、水浸、温湿度、微型摄像头等环境传感器，全面感知柜内运行环境，从电气 + 环境双维度防控功率柜安全风险。
直流输出柜：直流系统专项安全管控
直流输出柜承载大电流直流电能输出，铜排过热、系统绝缘下降是主要安全隐患，方案针对性配置直流专项监测产品。
直流铜排测温：双方案适配不同场景

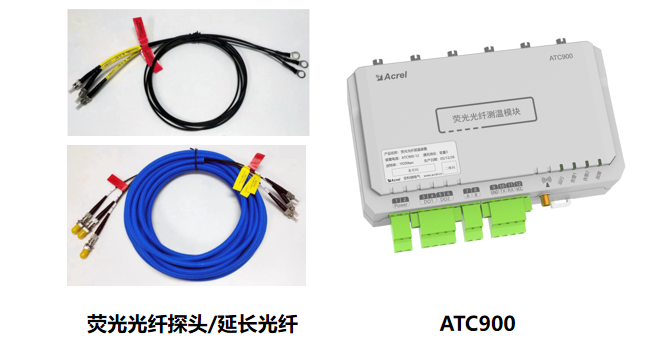

ATC900 荧光光纤测温：采用荧光光纤传感原理，探头工频耐压可达 80kV/20cm，测温范围 - 50℃~200℃，精度 ±0.5℃，抗电磁干扰能力强，适配高电压、强干扰的直流场景；

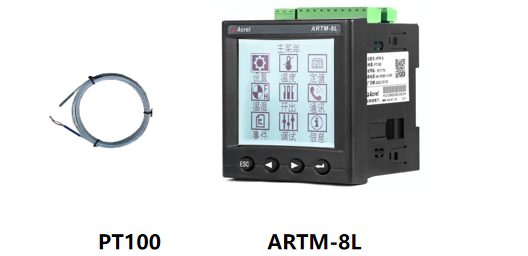

ARTM-8L+PT100 测温方案：PT100 传感器耐压达 DC4300V，测温范围覆盖 - 200℃~850℃，采集装置可接入 8 路传感器，支持 5 段式告警输出，性价比突出。

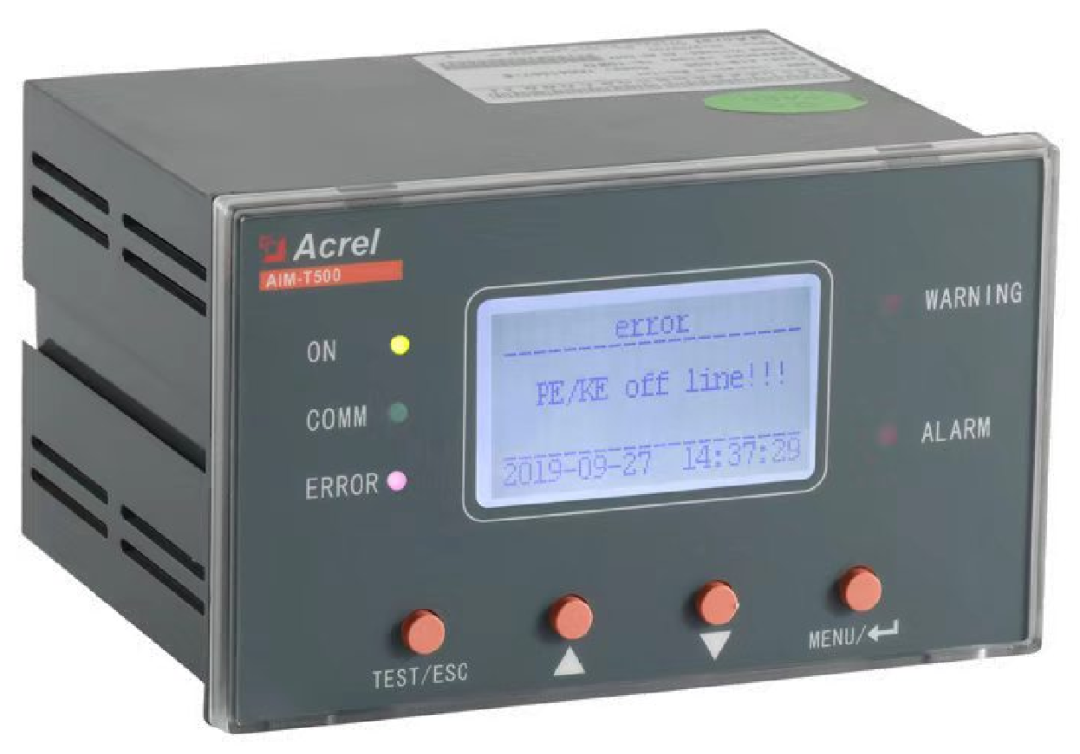

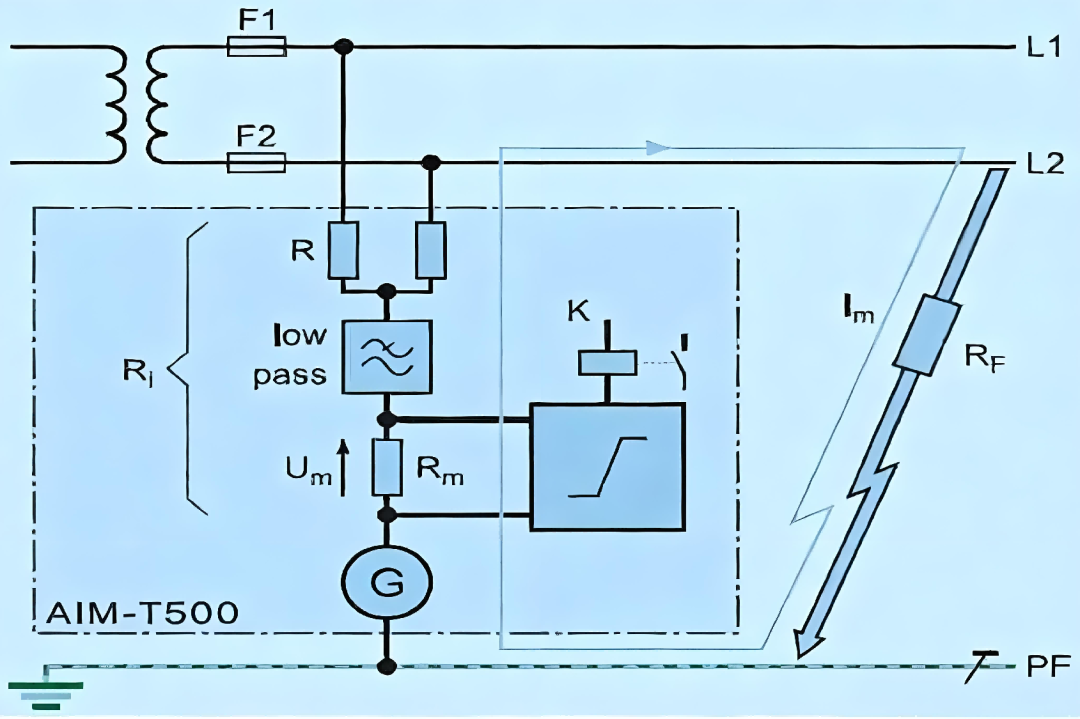

AIM-T500 直流绝缘监测仪采用注入法原理，可在母线带电、不带电状态下实时监测直流系统对地绝缘电阻，监测范围 1kΩ~10MΩ，告警阈值可灵活设置；配合绝缘故障定位产品，还可实现故障支路精准定位，大幅缩短直流绝缘故障排查时间。

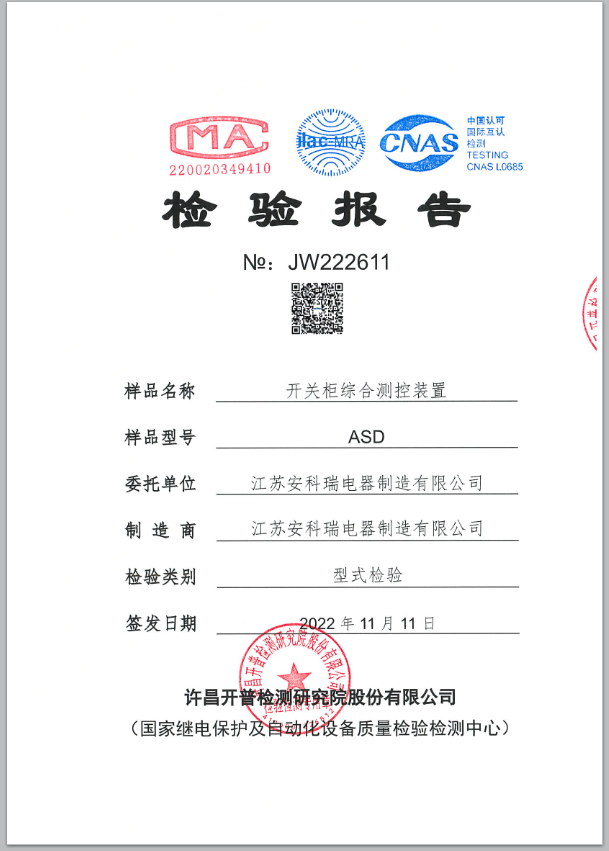

五、产品资质与品质保障

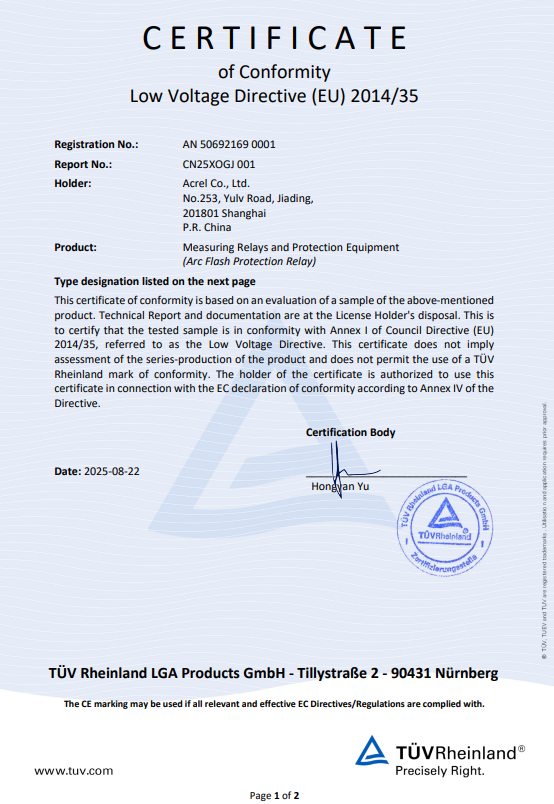

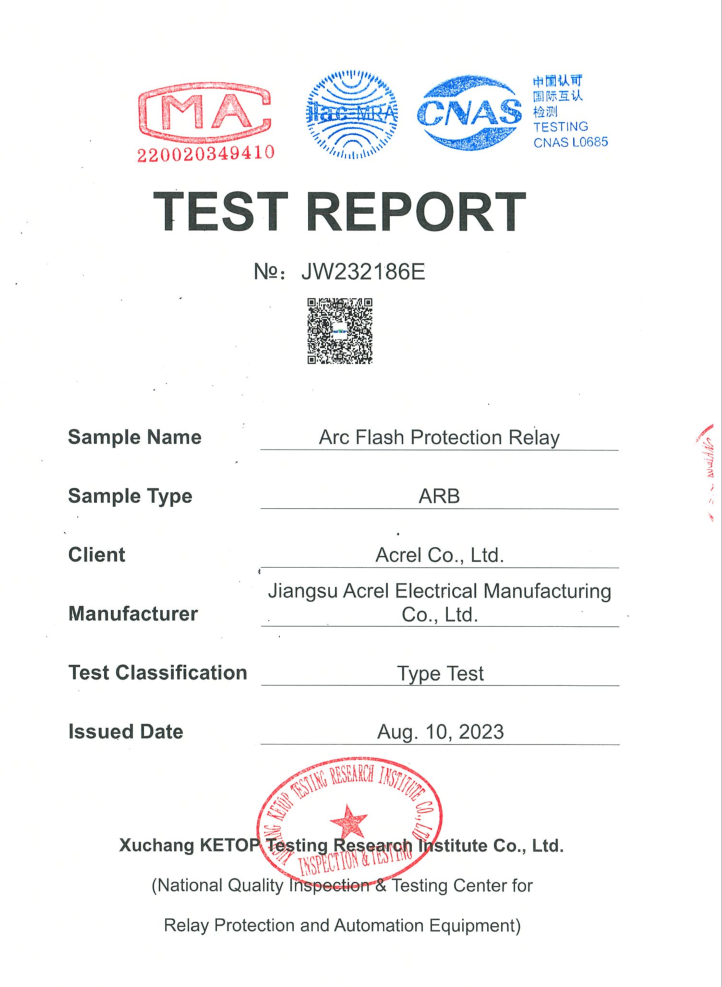

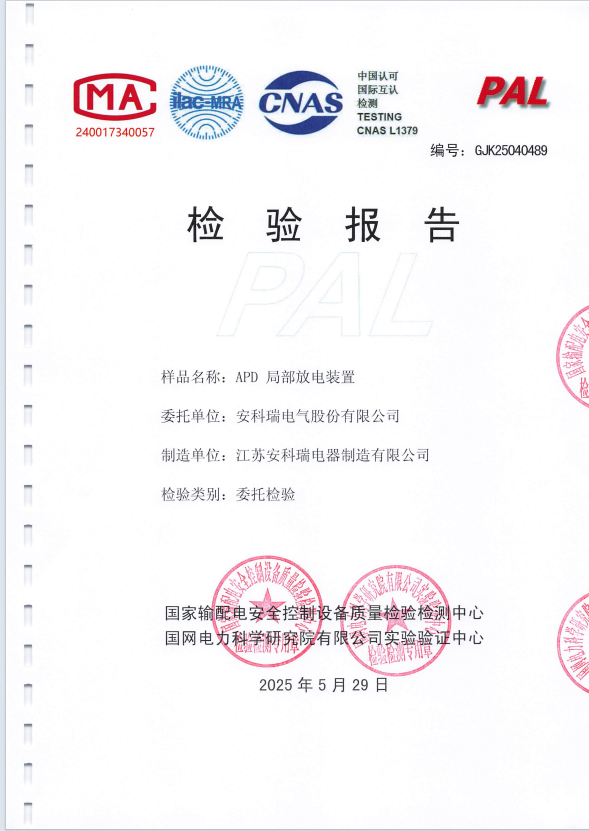

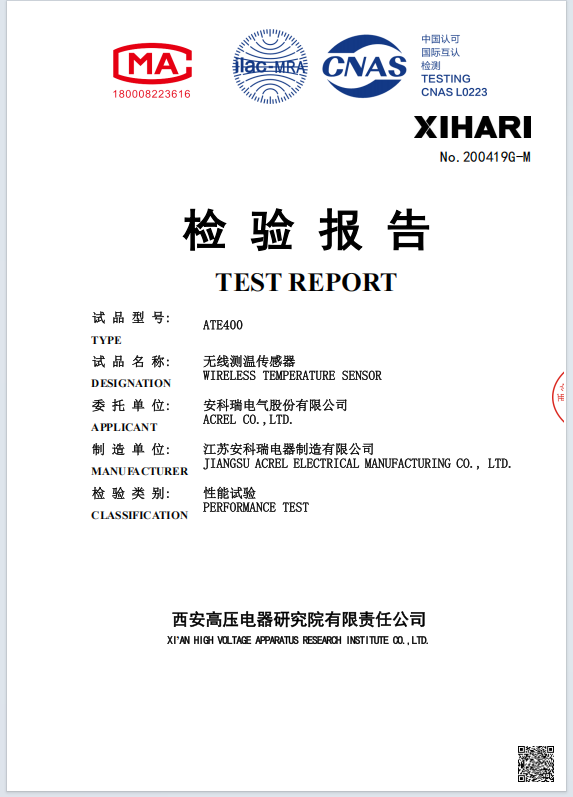

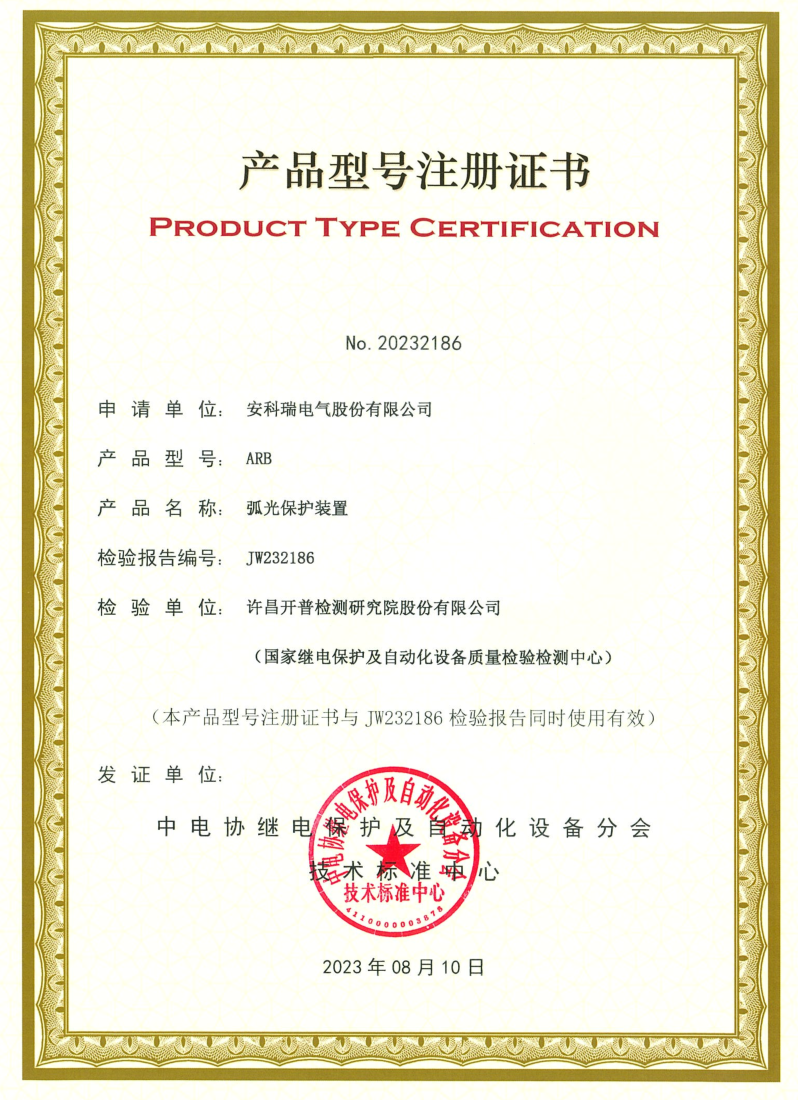

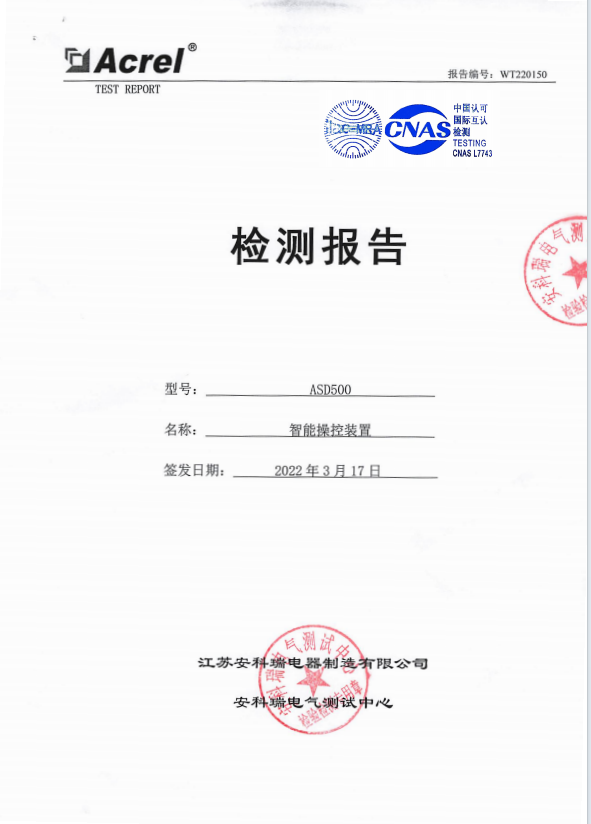

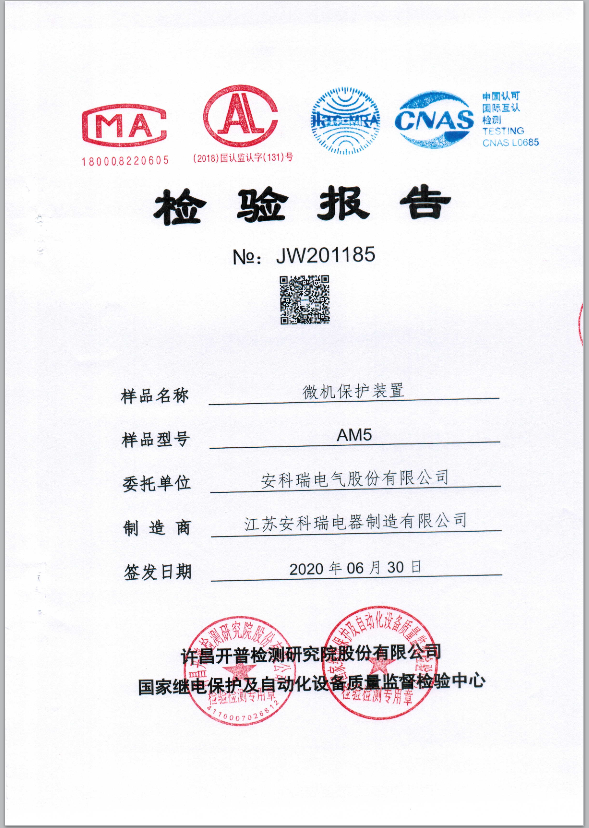

核心产品均通过检测认证，性能稳定可靠：
六、结语
在新型电力系统建设的推进过程中，SST 固态变压器将在新能源、数据中心、工业配用电等场景发挥越来越重要的作用，电气安全监测是保障系统可靠运行的核心底座。
