智能防逆流，光伏尽发电—Acrel-EIoT能源物联网精准调控解决方案

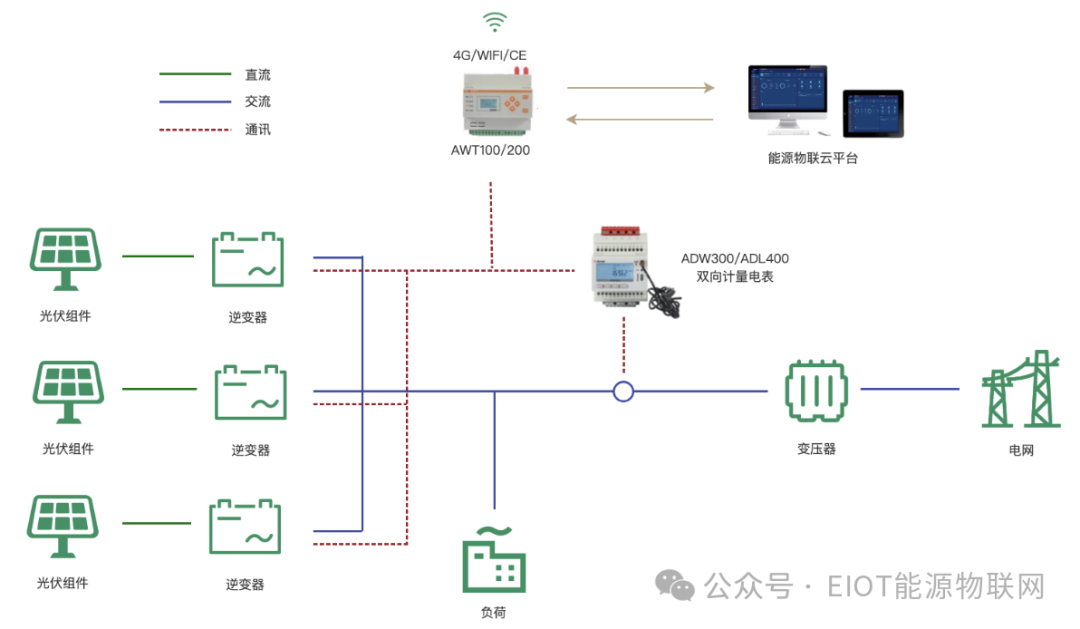

防逆流柔性调节通过加装物联网网关与双向计量电表，监测市电总进线处的功率和逆变器实时的发电功率，通过网关内置的智能算法，以最快10秒为一个检测周期，持续跟踪负荷变化，动态调节逆变器的有功功率输出，既达到防逆流的目的，又兼顾了发电效益，使得光伏在不切断的情况下，应发尽发。

• AWT系列物联网网关：内置智能算法可以实时跟踪负荷变化，动态调节逆变器的有功功率；

• ADW300/ADL400双向计量电表：监测市电总进线处的功率。

借助Acrel-EIoT能源物联网云平台，可对光伏系统以及用电负荷展开实时监测。结合先进的智能算法，不仅可以灵活调节逆变器处理，有效避免逆流现象，还能充分满足能效管理数字化、安全分析智能化等方面的需求。

展示了单个光伏站点的基本信息，天气情况等数据，通过组态图的方式展示单个站点的能量流向图，以及当日、当月、当年的自发自用电量比例，实时辐照度曲线、发电功率曲线、用电功率曲线等数据。

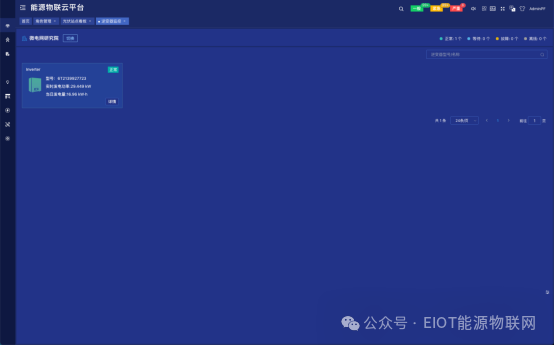

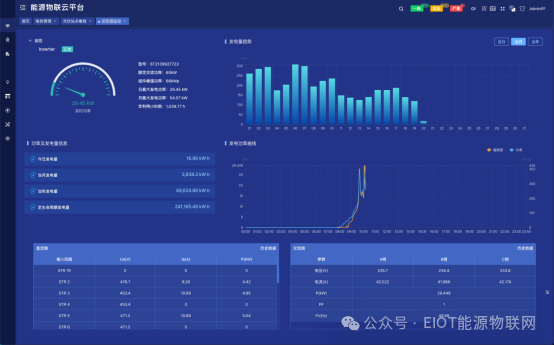

展示了项目下所有逆变器信息，用户在列表页面可直观查看逆变器基本信息及逆变器状态，如需查看逆变器详细信息及发电量统计等数据，点击详情按钮，进入详情页查看。

以柱状图和表格两种形式展示了光伏电站的发电量数据。切换年月日和日期可查看不同时间段的发电量与同时段往期数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

以表格的形式展示了项目下逆变器的发电量数据。切换年月日和日期可查看不同时段的发电量。选择一条或者多条数据可以生成图表进行展示。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

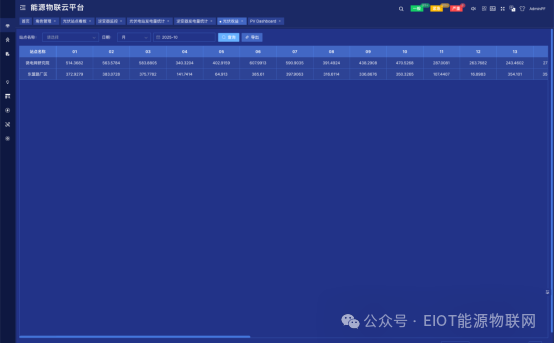

以表格的形式展示了各站点的发电收益数据。切换年月日和日期可查看不同时段的收益数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。

1.AWT系列物联网网关

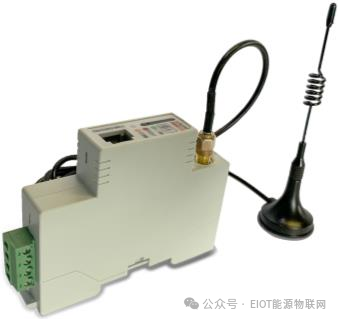

①AWT100

目前，无线技术凭借着部署容易、建设成本低、适用环境广泛等优势，数据多元化逐渐成为未来工业互联网中网络发展及应用的重要方向。AWT100 数据转换模块是安科瑞电气推出的新型数据转换 DTU，通讯数据转换包括 4G、LoRa、LoRaWAN，GPS,WiFi,CE 等通讯方式，下行接口提供了标准 RS485 数据接口，可以方便的连接电力仪表、RTU、PLC、工控机等设备，仅需一次性完成初始化配置，就可以完成对 MODBUS 设备的数据采集；同时 AWT100 系列无线通讯终端采用了功能强大的微处理芯片，配合内置看门狗技术，性能可靠稳定。

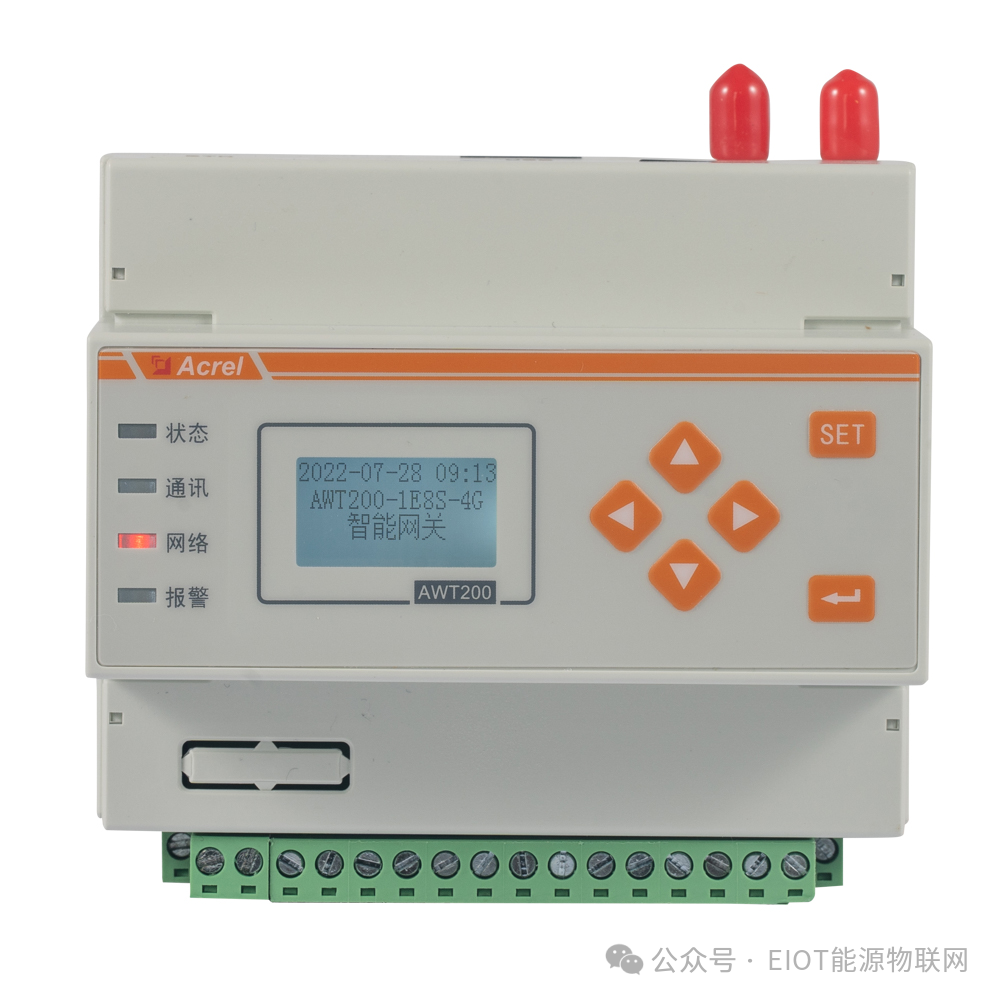

②AWT200

AWT200 数据通讯网关应用于各种终端设备的数据采集与数据分析。实现设备的监测、控制、计算，为系 统与设备之间建立通讯纽带，实现双向的数据通讯。实时监测并及时发现异常数据，同时自身根据用户规则 进行逻辑判断，极大的节省了人力和通讯成本。

2.双向计量电表

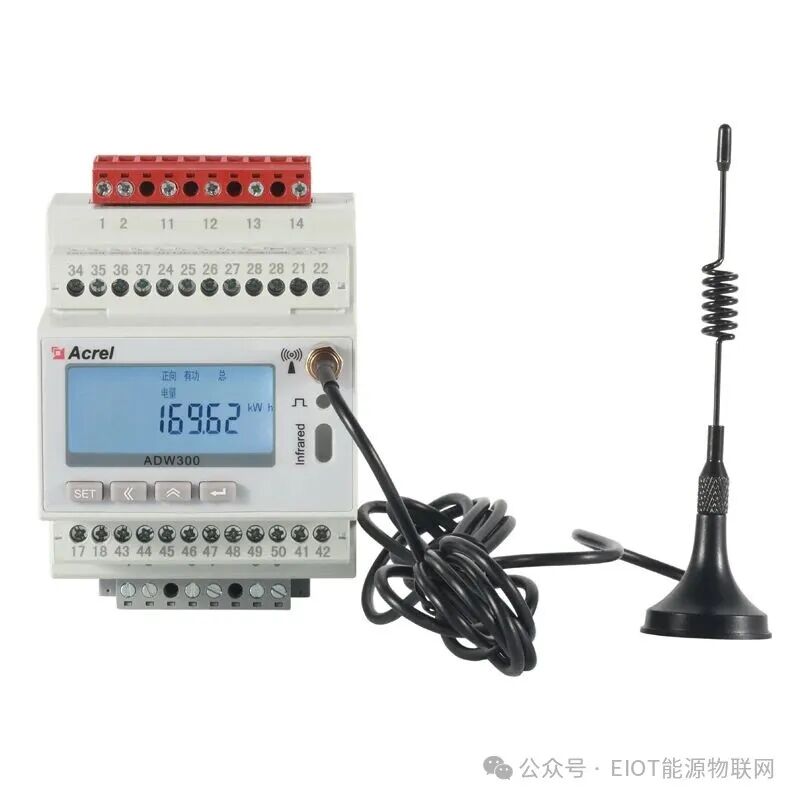

①ADW300电表

②ADL400电表

ADL400导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。
