企业微电网能效管理 + 电能质量治理 + 新能源协同

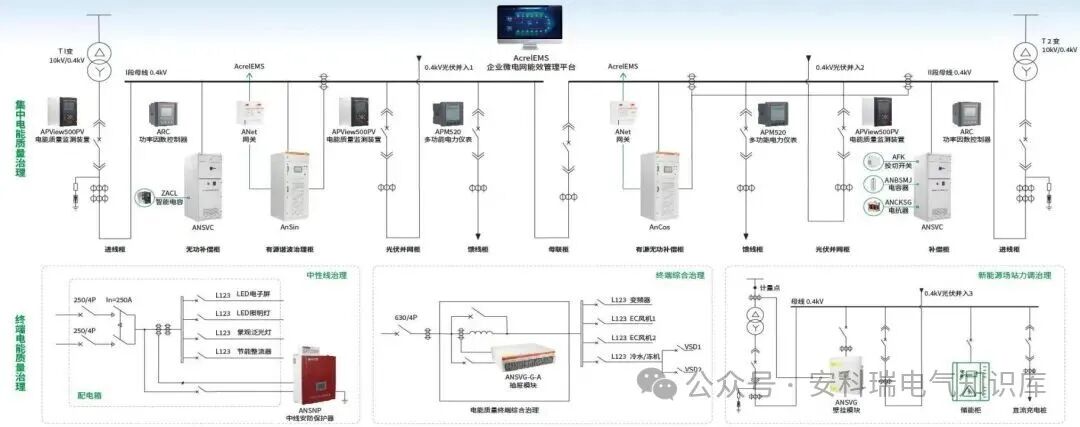

1. 电能质量治理（全系统）

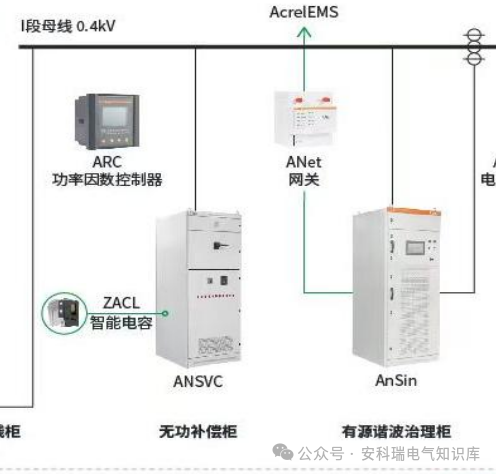

集中治理：左侧配置 “APView500PV 电能质量监测装置"“电容器 / 电抗器"，配合 “无功补偿柜（含 ZACL 智能电容、ANSVC 装置）"“有源谐波治理柜（AnSin 装置）"，解决系统级的无功不足、谐波干扰问题。

终端治理：下方通过 “AN SNP 中线保护器"（治理配电箱中线问题）、“AN SVG-6-A 细模模块"（针对变频器、风机、冷水机等负载的精准电能质量优化），实现终端负载的局部治理。

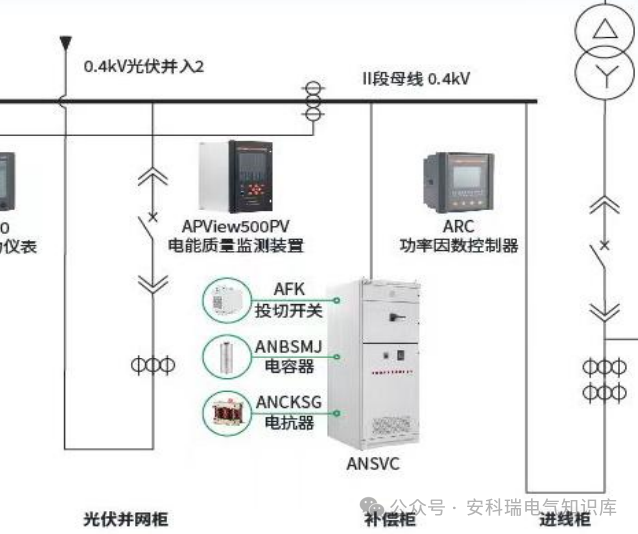

右侧补偿柜：配置 “AFK 投切开关"“ANBSMJ 电容器"“ANKCSG 电抗器"，辅助 II 段母线的无功补偿。

APView500PV 电能质量监测装置实时采集电压、电流、谐波、功率因数、频率等电能质量参数，为系统的无功补偿、谐波治理提供数据依据，同时监测光伏并网的电能状态。

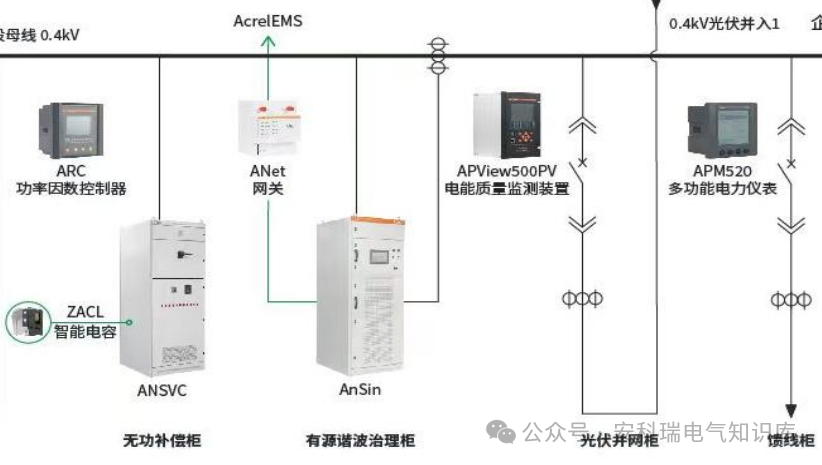

APM520 多功能电力仪表安装在各配电回路（馈线柜、光伏柜等），监测回路的电压、电流、功率、电量等参数，实现配电系统的运行可视、能耗计量。

ARC 功率因数控制器自动检测系统功率因数，根据设定值控制无功补偿设备的投切，确保系统功率因数维持在合格范围，减少无功损耗。

ANet 网关作为 “设备 - 平台" 的通信枢纽，采集各仪表、治理设备的数据，传输至 AcrelEMS 能效管理平台，实现远程监控、数据集中管理。

（1）无功补偿设备

ZACL 智能电容：集成电容器、控制器的模块化无功补偿元件，自动补偿系统无功功率，提升功率因数，降低线路损耗。

ANSVC 装置：静止无功补偿装置，响应速度快（毫秒级），适配负载无功动态变化的场景，稳定母线电压、精准补偿无功。

AFK 投切开关：控制电容器组的投切，相比普通接触器，能减少投切时的电流冲击，延长电容器寿命。

ANBSMJ 电容器：提供容性无功的核心元件，与电抗器配合使用，避免谐波放大。

ANKCSG 电抗器：与电容器串联，抑制谐波、限制投切涌流，保护电容器及配电系统。

电容器为什么要和电抗器串联？

电容器本身很 “怕" 谐波（电网里的 “杂波"）：谐波会让电容器电流变大、发热严重，容易烧坏。

电容器 + 电网自带的电感，可能 “共振" 放大谐波（相当于 “杂波" 被放大，更伤设备）。而电抗器串联进去，相当于给电容器加了个 “滤网 + 保镖"：① 挡住大部分谐波，减少电容器的过流风险；② 打破 “电容器 + 电网电感" 的共振条件，避免谐波被放大。

（2）谐波治理设备

AnSin 有源谐波治理柜：主动检测系统谐波，输出与谐波相位相反的电流，抵消系统谐波污染，解决谐波导致的设备故障、线损增加问题。

AnCos 有源无功补偿柜：兼具 “动态无功补偿 + 谐波治理" 功能，适配负载复杂的场景，同时优化无功与谐波。

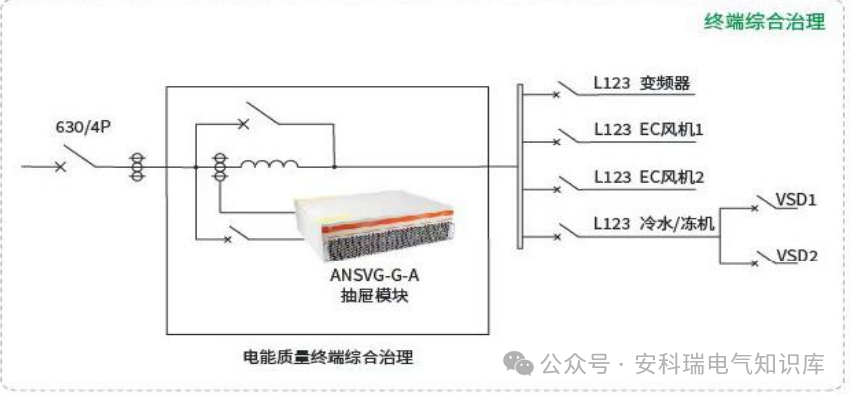

AN SVG-6-A 细模模块：针对终端负载（如变频器、风机）的局部电能质量问题，精准治理负载侧的谐波、无功，提升终端设备运行稳定性。

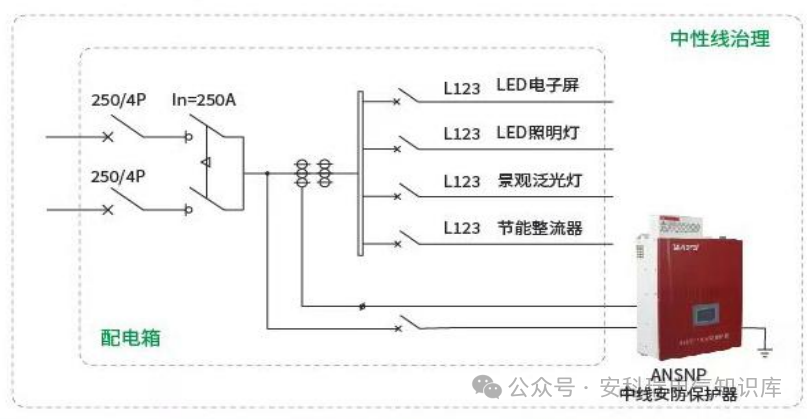

AN SNP 中线保护器：治理配电箱的中线过流、电压不平衡问题，保护 LED 屏、照明等终端负载。

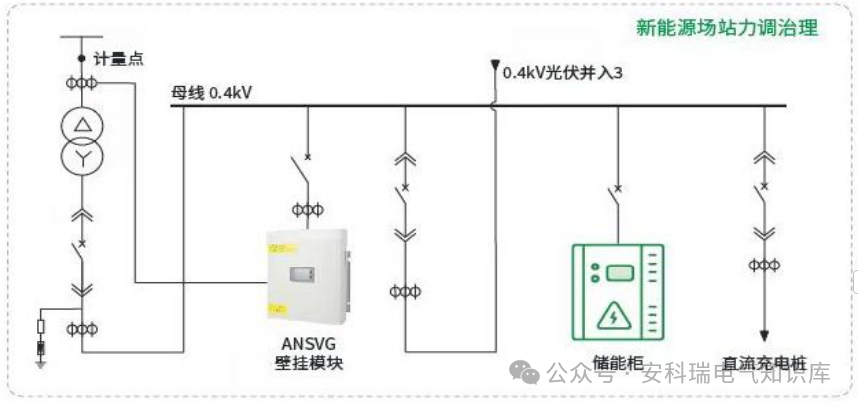

储能柜：存储光伏多余电量或低谷电价时段的电能，在用电高峰、停电时放电，实现 “削峰填谷"、应急供电，提升新能源消纳效率。

直流充电桩：为电动汽车等新能源设备提供直流充电，是企业微电网的新能源终端应用设备。

这些装置是针对不同的用电场景分工的，相当于 “大问题系统治、小问题局部治、快变化动态治"：

比如普通电容器 / 智能电容：管 “稳定的、变化慢的无功"（比如车间里长期开的设备），成本低、适合静态补偿；

ANSVC/AnCos 装置：管 “变化快的无功 / 谐波"（比如电机启动、变频器这类忽大忽小的负载），响应速度是毫秒级的，普通电容跟不上；

终端的 SVG 模块 / 中线保护器：管 “局部小负载的问题"（比如某台风机、某个配电箱的谐波），系统级的装置管不到这么细。

相当于 “大灭火器灭厂房火、小灭火器灭办公室火、快速灭火器灭厨房油锅火"—— 看着都是灭火，其实是覆盖不同场景，效果更稳。
