直流注入法的离线系统绝缘监测仪在不带电系统中的应用

目前绝缘检测工作保留大量人工作业，拆接线，摇绝缘，整个流程复杂，强度大，时间长。同时，检测数据需要人工记录，缺乏信息化和监控系统，难以进行数据处理和分析。

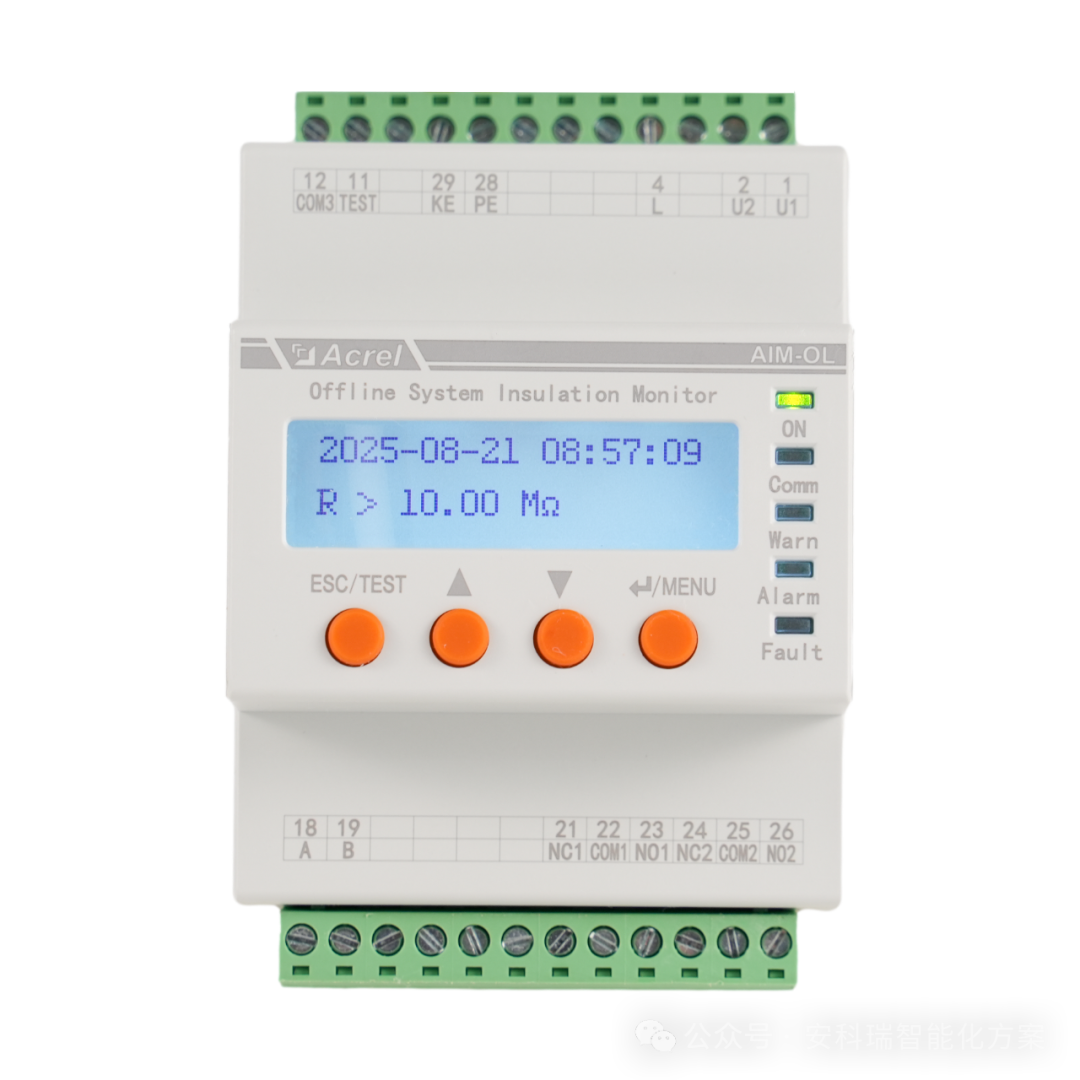

这种方法特别适用于不带电的TN、TT、IT低压系统，能实时监测相线或绕组对地绝缘状况。安科瑞的AIM-OL绝缘监测仪就采用了这一技术，可广泛应用于石油化工、矿井、钢厂等工业环境，对水泵、驱动电机、应急风机等设备进行绝缘监测。

■ 预警报警功能。具有 2 组独立可调的设定值，可以设定预警值和报警值。

■ LED 指示灯功能。面板具有运行、通讯、预警、报警、故障 LED 指示灯，可以显示产品状态。

■ LCD 显示功能。采用 128*32 点阵液晶显示，可以显示参数信息。

■ PK 断线监测功能。可以监测 PE、KE 与接地端子的连接状态，当任意一根连接线与接地端子断开，产品发出报警信号。

■远程自检功能。具有 1 路输入端子，可以连接外部开关，闭合为远程自检。

■ 继电器输出功能。具有 2 路 DO 输出，对应绝缘报警和预警，DO 输出可以选择接入常开（N/O，下同）或者常闭（N/C，下同）触点。

■ 事件记录功能。可以记录 20 条报警信息，包括故障类型和发生的时间，方便工作人员排查故障。

■ 远程通讯功能。产品具有 1 路 RS485 接口，采用 Modbus-RTU 协议，可以进行数据交互。

■ 自检和复位功能。产品具有自检功能，可以长按“返回/自检"按键；产品具有复位功能，当复位模式设置为手动时，报警后保持故障状态，需要长按▲键复位。

■ 测量保护功能。产品测量电压为 DC24V，测量电流小于 200μA，不会引起操作人员触电情况。

■ 导轨安装。产品采用标准 35mm 导轨安装。

■ 插拔端子。产品采用插拔端子接线，方便接线和安装。

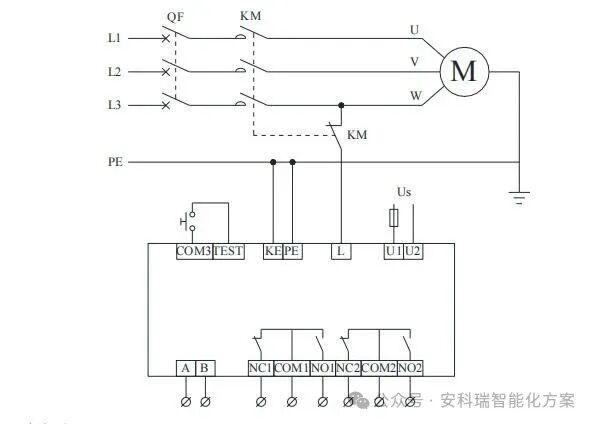

下排端子： A、B（15、16）端子分别为 RS485 通讯的 A、B 线接口，用于与上位机通讯；NC1、COM1、NO1（21、22、23）为报警继电器输出，NC2、COM2、NO2（24、25、26）为预警继电器输出，NC 为常闭接点，NO 为常开接点，COM 为公共接点。继电器输出可以外接蜂鸣器或者声光报警器，继电器为无源输出，需要外加电源。

• ‌保障供电连续性‌：在IT等不接地系统中，发生次接地故障时不会立即跳闸，AIM-OL能及时发出警报，让你有充足时间排查故障，避免二次故障导致意外停电。
• ‌提升安全等级‌：通过提前发现并处理绝缘隐患，从根本上杜绝了系统在“带病"状态下运行的风险，为操作人员提供了别的防触电保护。
• ‌实现预测性维护‌：它能监测到绝缘电阻的缓慢下降趋势，帮助你提前发现电缆老化、受潮等问题，在故障发生前就进行维护，将问题消灭在萌芽状态。
• ‌降低运维成本‌：相比传统人工巡检，它实现了从“被动抢修"到“主动预防"的转变，减少了非计划停电和人工排查的成本，提高了运维效率
