高效监测新选择：带无线测温的开关柜综合测控装置

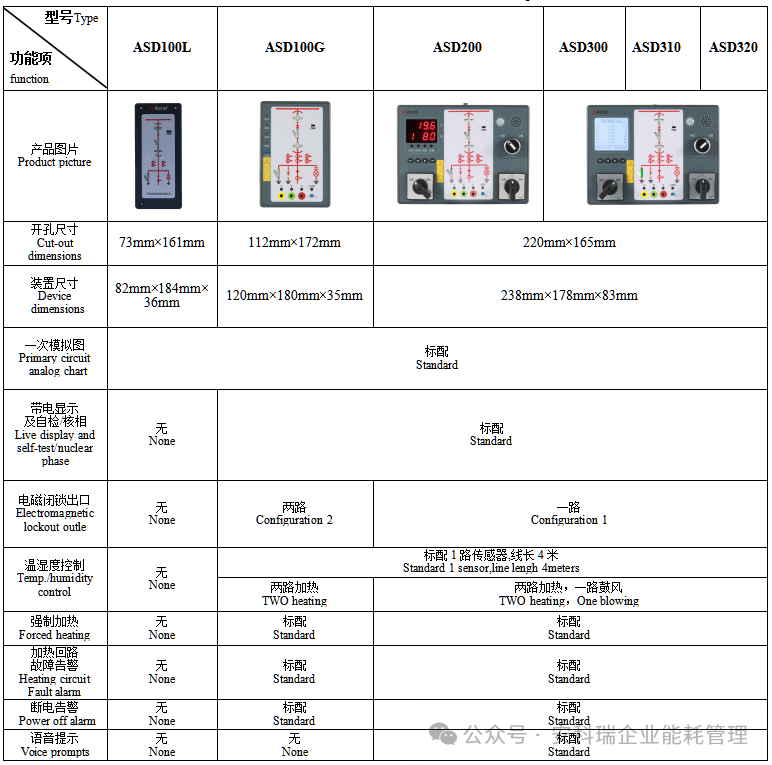

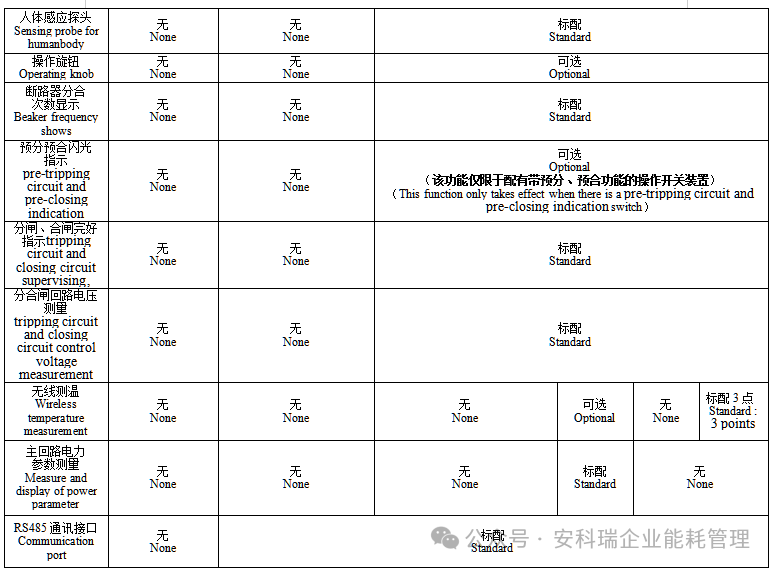

ASD系列开关柜综合测控装置用于3~35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示及核相，自动温湿度控制，加热回路故障告警，分合闸回路完好指示、分合闸回路电压测量、预分预合闪光指示、电气节点无线测温，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。产品按功能分为ASD100L、 ASD100G、ASD200、ASD300、ASD310、ASD320六种型号。

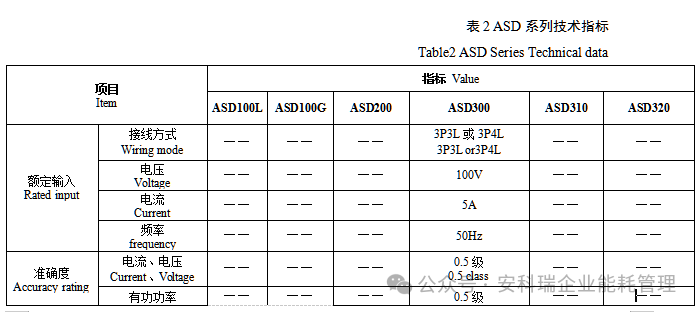

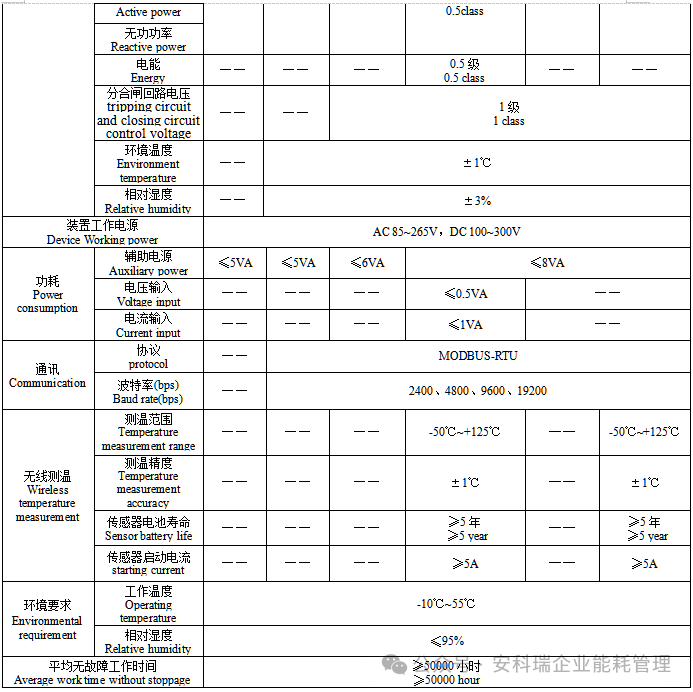

技术指标

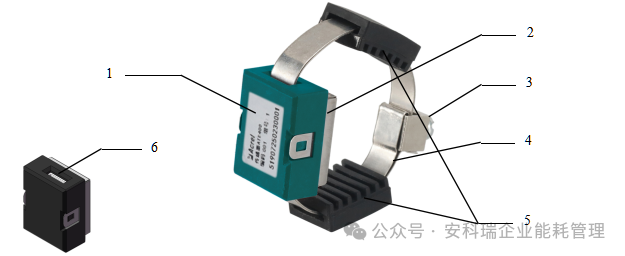

迷你型无源无线温度传感器结构说明：

Mini type passive temperature sensor structure introduction:

1 —— 温度传感器主体The core of wireless temperature sensor ATE400

2 —— 合金底座，与温度探头接触alloy bottom, touched with temperature probe

3 —— 锁扣，用于固定合金片metal hasp, for fixing alloy chip

4 —— 取电合金片，用于感应取电alloy chip, for CT-powered

5 —— 硅胶垫片，用于支撑合金片silicone gasket, used to support the alloy chip

6 —— 合金片安装孔，用于安装合金片alloy chip hole, used to install the alloy chip

注意：

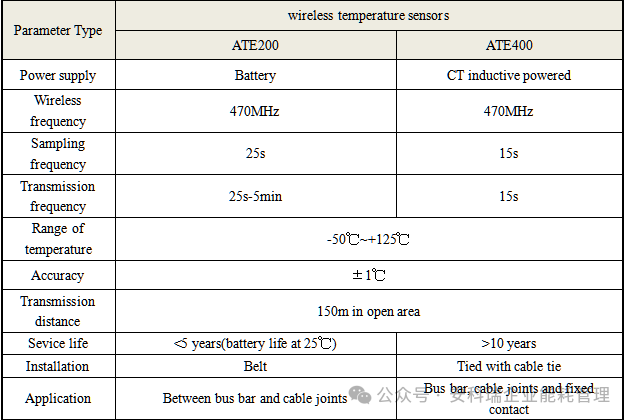

1、ATE200/ATE400可安装静触头，铜排，电缆头; 如需安装动触头，需要考虑梅花头及套筒高度是否足够。
