供电安全、无人值守、能效优化？ATU监控系统一站式化解企业配电三大难题

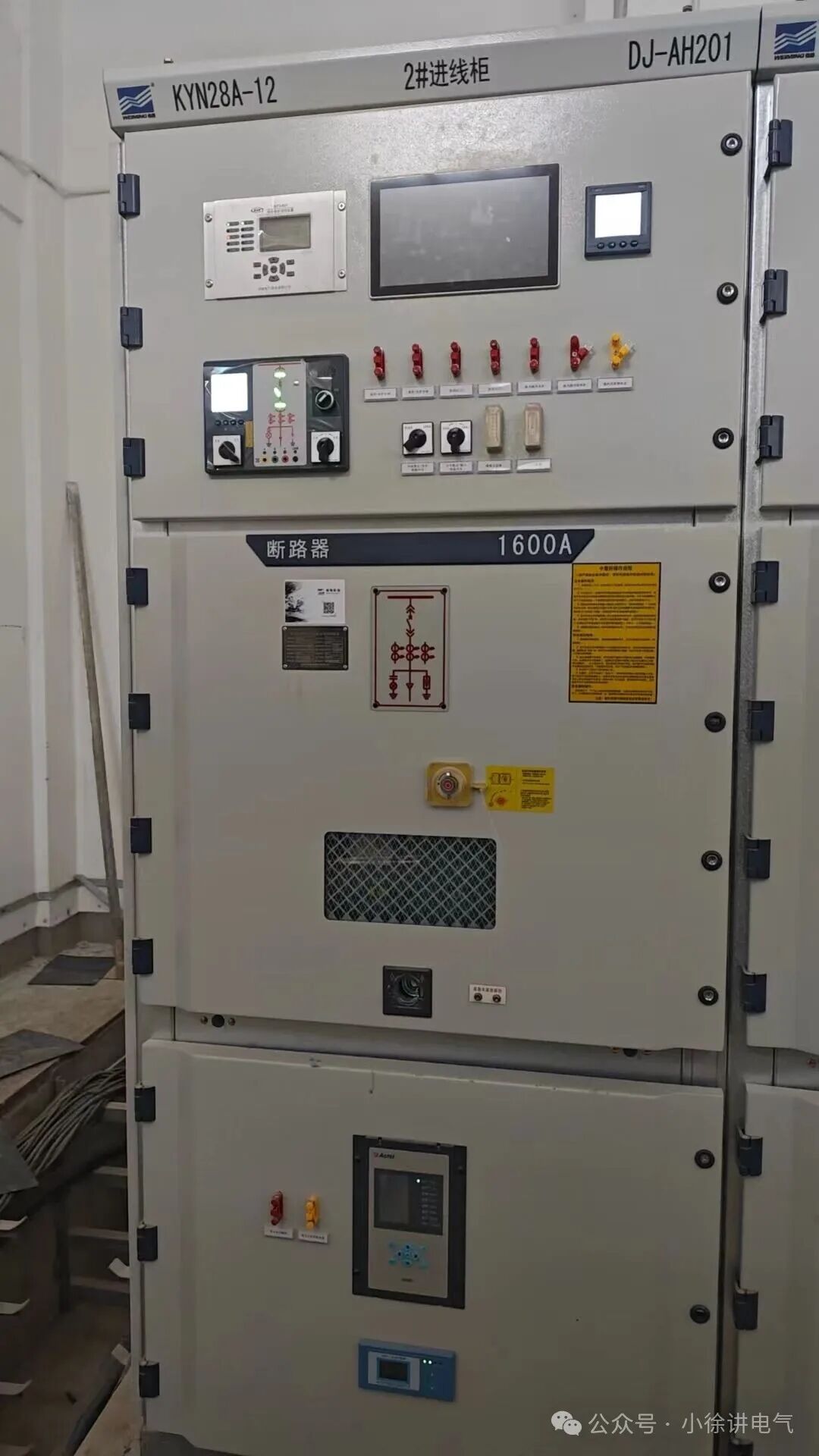

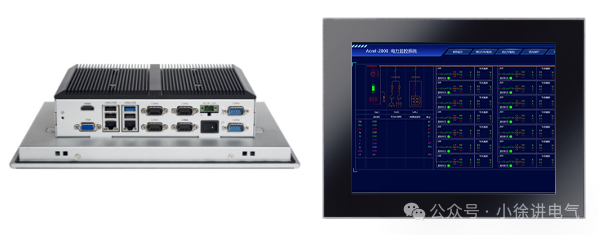

ATU系列监控系统是我司为满足电力系统自动化及无人值守需求，吸收国内外经验所研发的新一代电力监控解决方案，适用于各类智能配电柜。该系统集保护、遥测、遥信、遥脉、遥调、遥控功能于一体，支持无人/少人值守模式，为监控系统的安全、经济与可靠运行提供支撑。

适用于变配电所、泛在电力物联网、钢厂、化工、水泥、数据中心、医院、机场、电厂、煤矿等企事业单位的电力监控、无线测温及环境监控场景（数据采集点规模建议低于2000点）。

系统通过智能电力监控装置、通信网络与计算机软件，实现供配电系统运行中的数据采集、实时监视、事故记录与分析、继电保护等功能，协助企业完成供电安全、用电管理与运行维护。

系统功能需求

1. 数据采集及处理：通过间隔层设备实时采集现场各种电参数、开关量及温度量、电能抄

表值等；

2. 画面显示：各回路的合、分状态、变位信息、保护设备动作及复归信息、直流系统及所

用变系统的信息、各测量值的实时数据、各种告警等信息。

3. 记录功能：具有电压、电流、功率、电能以及事故、告警事件等各种历史数据的存储功

能，以供查询、分析、打印。

4. 报警处理：用户可以根据自己的需要分类筛选有关报警，并将报警归纳于不同的报警窗

口。确认后报警以不同颜色区分，报警声音同时停止。

5. 应具有完善的用户权限管理功能，避免越权操作；

6. 曲线分析功能：可以曲线形式展示实时数据库和历史数据库中的模拟量、电度量数据，

以便分析其当前运行状态及有关历史趋势；

7. 报表统计功能：通过报表，可以方便分析供电系统及各回路运行参数，形成运行日报、

月报、电能统计日报、月报、年报。

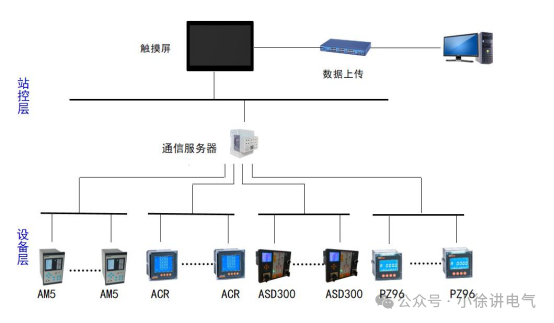

系统采用分层分布式结构，物理上分为站控层与间隔层。站级通信基于标准以太网及TCP/IP协议，支持光纤、网线、屏蔽双绞线等传输介质。兼容 Modbus RTU/TCP、DLT-645、CDT、IEC60870-5-101/103/104、MQTT 等多种通信规约。整体由站控管理层、网络通信层和现场设备层构成。

实时监测

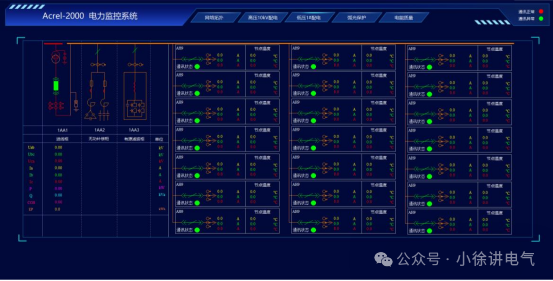

ATU 系列监控系统可以直观显示一次系统图，并实时显示各电压等级各回路的遥测量、遥信量和报警信号等。

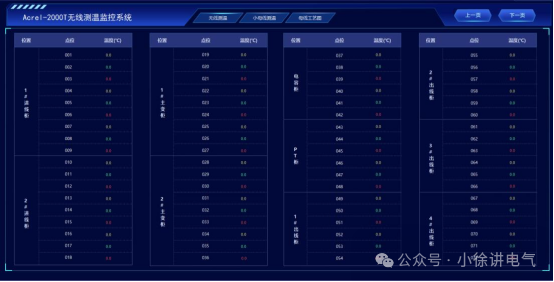

遥测量包括电压、电流、功率、功率因素、频率、电能等电参量，高低压柜内电气节点温度值等。

遥信量包括中压开关柜内路断路器、手车、隔离开关、负荷开关、地刀开关的分合状态，柜内弧光探头的链路状态、断路器弹簧储能状态及远方就地控制状态。

报警信号包括微机保护装置的告警信号、保护跳闸信号及装置异常信号\线路弧光保护动作信号、节点温度告警及设备通信异常告警。

曲线查询
在实时曲线与历史曲线界面中，可查看三相电流、三相电压、有功/无功功率、功率因数、温度等参数的曲线趋势，并统计查询范围内的最大值、最小值、平均值及对应发生时间。

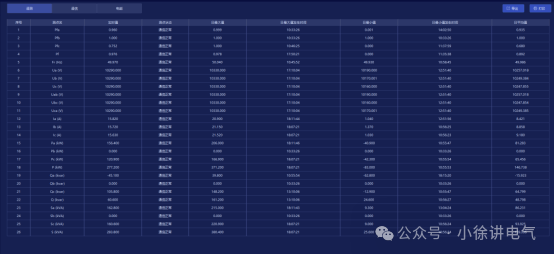

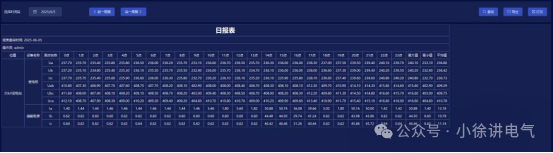

运行报表
支持按日、月、年查询并导出各回路或设备的运行参数，报表内容包括各相电流、三相电压、总功率因数、总有功/无功功率、正向有功电能、温度值等。

实时告警
ATU 系列监控系统具有实时告警功能，能够对配电回路断路器、隔离开关、接地刀分、

合动作等遥信变位，遥测越限、保护动作、事故跳闸等事件发出告警。

1. 图元闪烁、变色告警；

2. 弹出事件报警窗口；

3. 实时语音或声音功能，系统能够对所有事件发出语音或声音告警；

4. 短信告警，可以向发送告警信息短信；

5. 分类告警，可以按等级分类显示，播报不同的声音告警；

6. 声光报警器报警；

7. 事件确认，确认后告警条文为白色；

8. 系统运行日志。

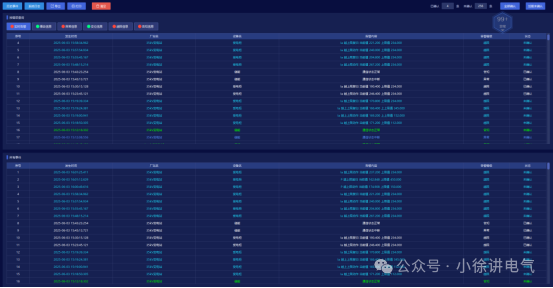

历史事件查询
系统对遥信变位、保护动作、事故跳闸、参数越限等事件进行记录存储，支持按时间、类型、设备进行查询、排序与分析，便于历史追溯与事故排查。

安科瑞电力监控及运维解决方案融合物联网、大数据、云计算等技术，实现对配电系统的监控与智能运维。该系统在提升供电可靠性与安全性的同时，助力能效优化与运维成本降低，具有显著的应用价值与推广意义。
