智电焕能，质赢未来：现代企事业电能质量综合治理与价值提升全景方案

1、谐波为什么需要治理？

电网中理想的是50Hz正弦波，但非线性负载（如变频器、UPS、充电桩）会产生频率为基波整数倍的畸形电流。这会带来三大危害：

· 设备干扰：导致电机振动发热、精密仪器误动作、电容器过载爆炸。

· 线路损耗：增加导线和变压器额外发热，浪费电能。

· 系统安全：可能引发电网谐振，导致保护开关误跳闸。

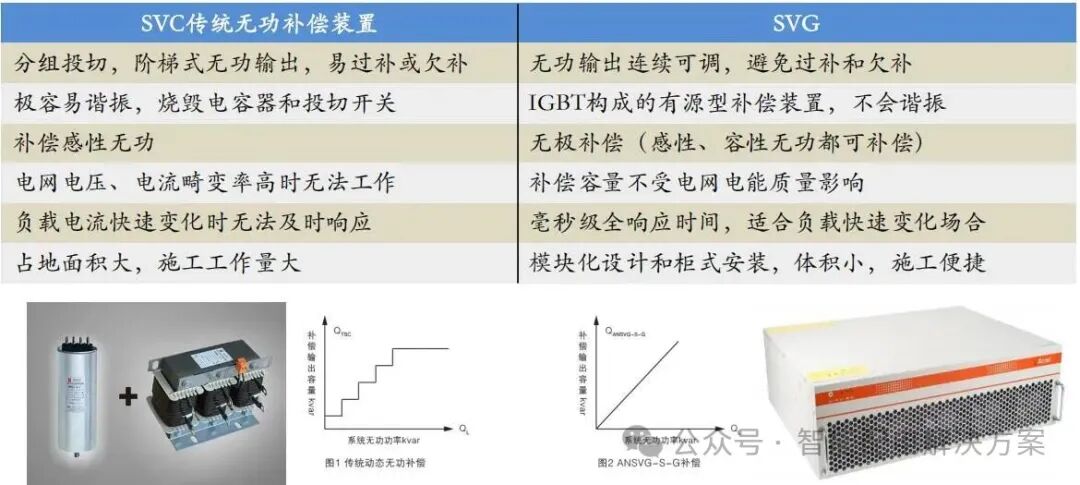

2、无功补偿核心原理

在感性负载两端并联容性设备（如电容器）。由于电感电流滞后电压，电容电流超前电压，两者相位相反。

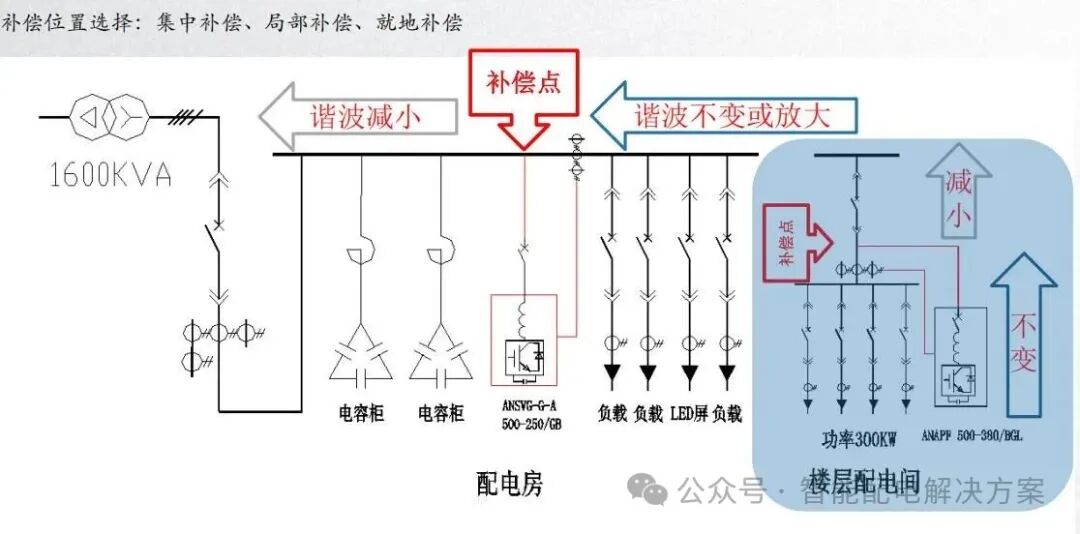

· 就近补偿：让电感需要的无功直接由电容提供，避免从远处电网长途输送。

· 效果：减少了流过线路和变压器的总电流，从而提高功率因数、降低损耗。

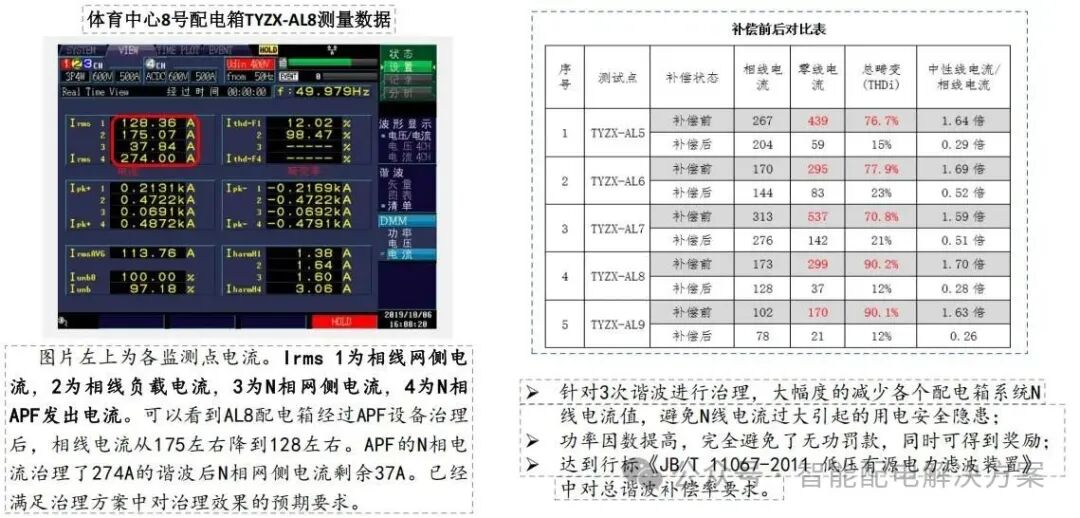

3、为什么需要专门保护？

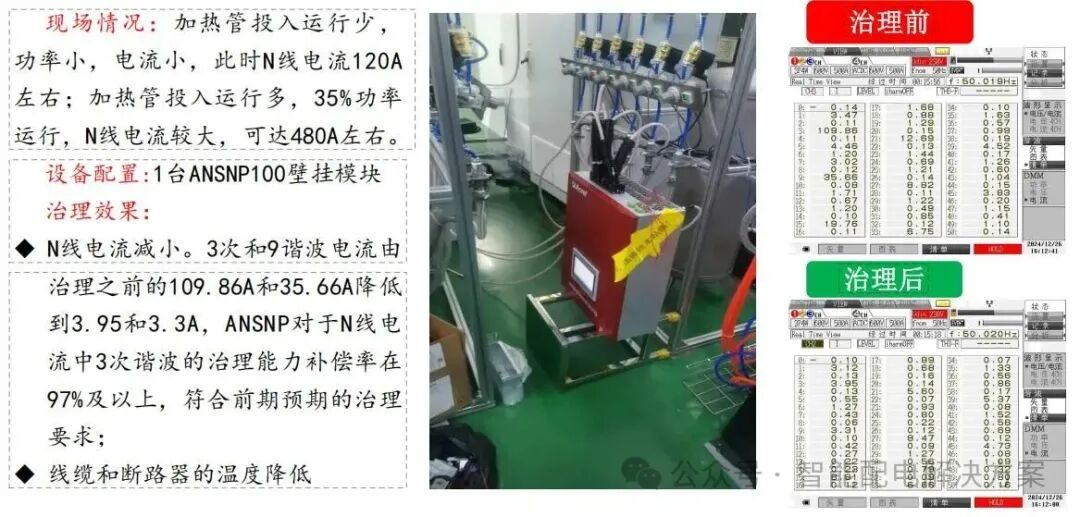

理想状态下N线电流很小，但现代大量非线性负载（LED灯、变频器、充电桩、UPS）会制造麻烦：

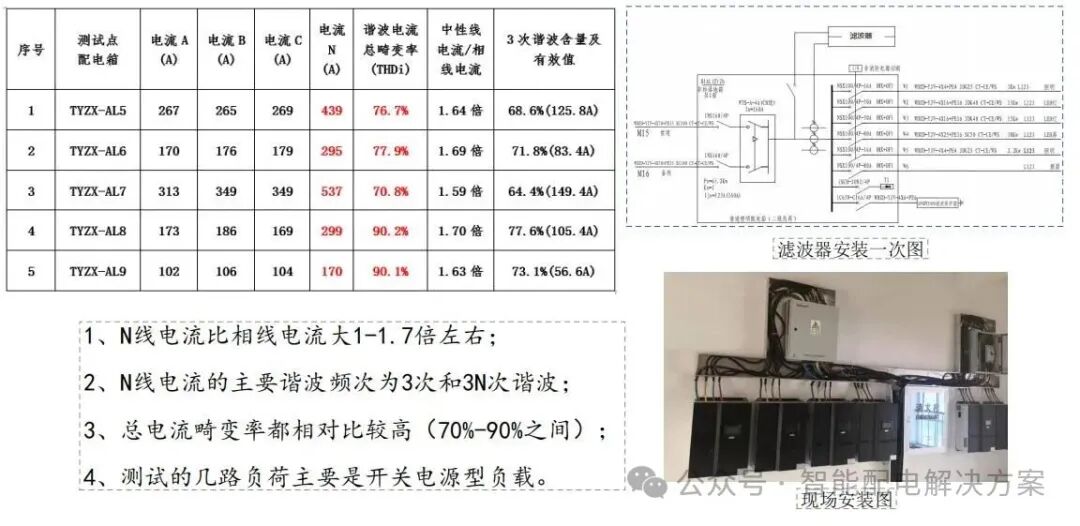

· 3次谐波叠加：这类设备产生的3次及其倍数谐波在N线上算术叠加而非抵消，导致电流急剧增大。

· 三相不平衡：单相负载随意分配，导致电流无法抵消，只能通过N线回流。

  传统热继电器或熔断器只能被动切断故障，无法从源头消除电流，而中线安防保护器则能主动出击。

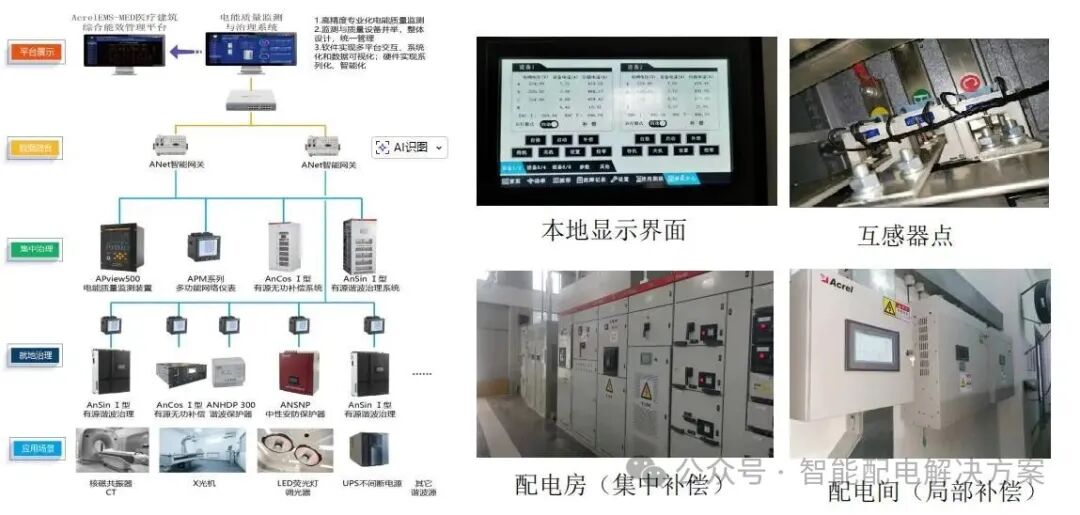

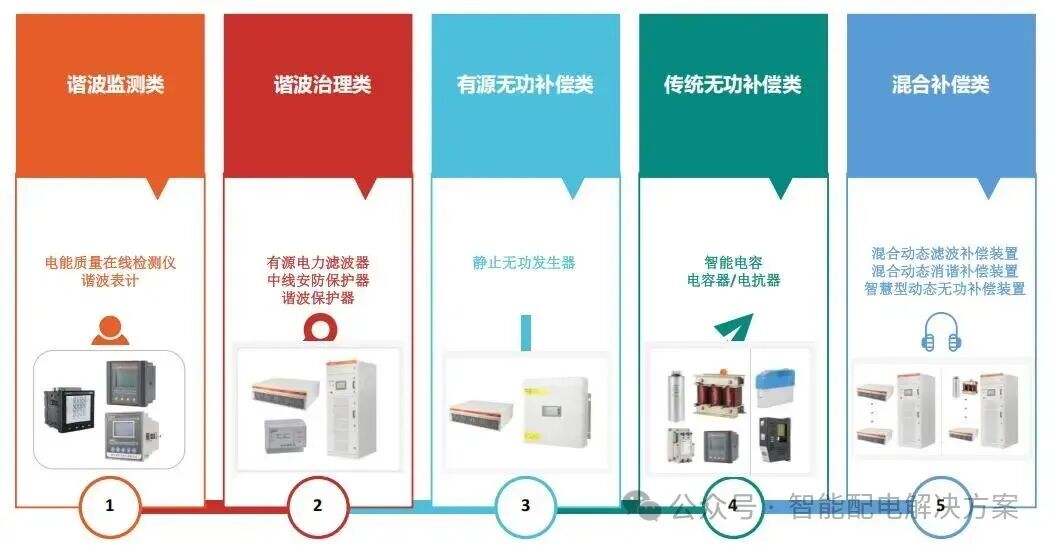

4、安科瑞电能质量产品分类明细

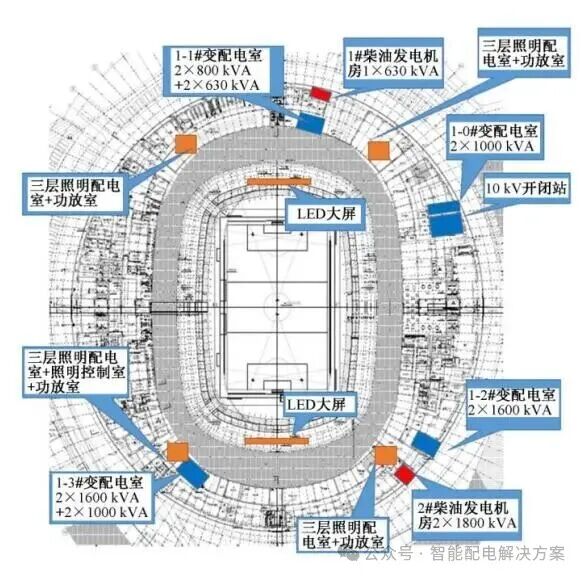

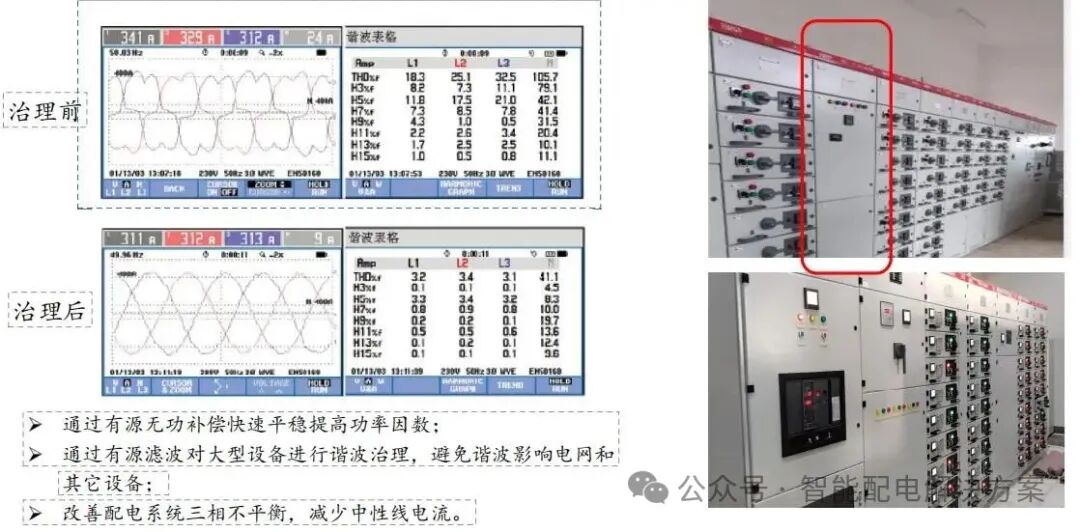

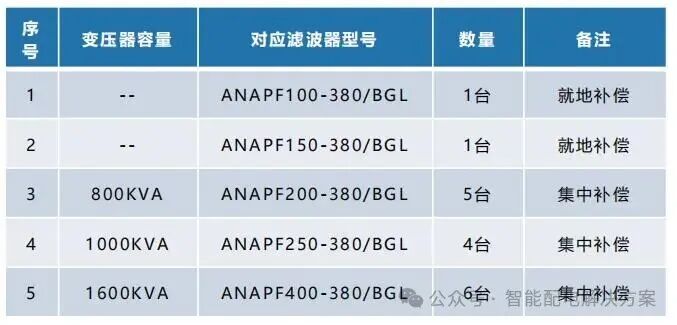

5、安科瑞电能质量产品典型案列分享

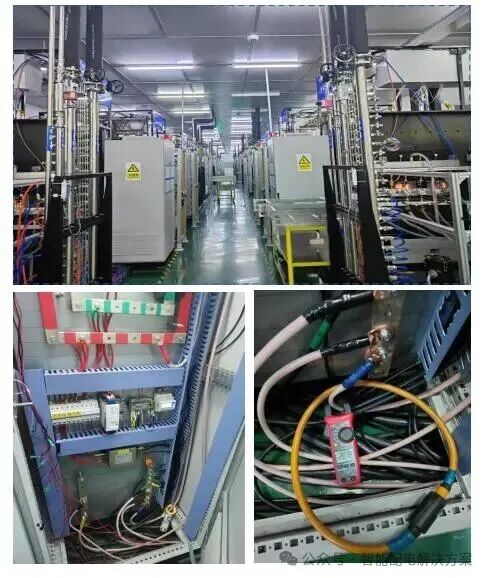

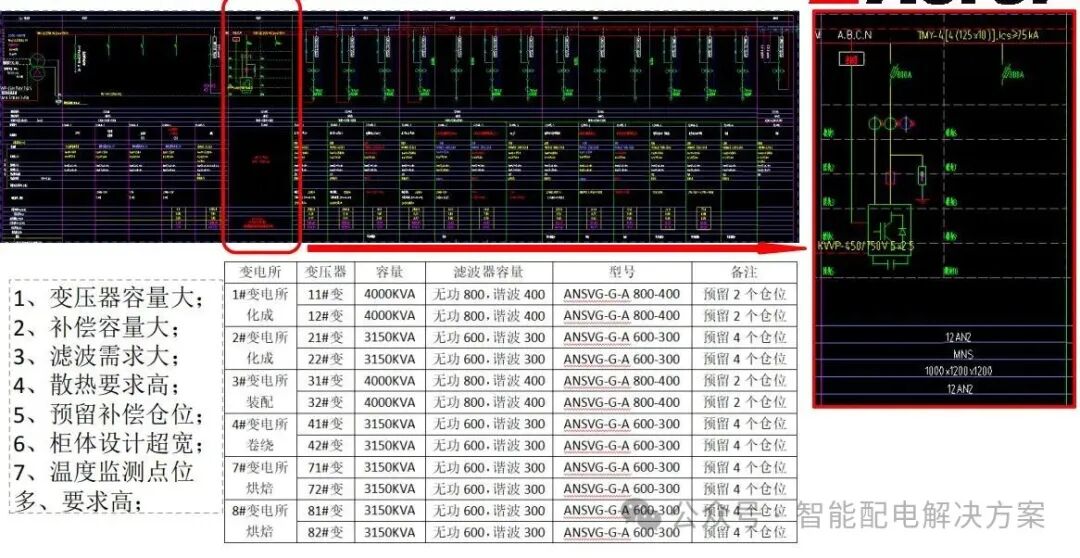

GB 51127-2015 印刷电路板工厂设计规范

11.2.4变压器低压侧应设置低压无功补偿柜，无功补偿柜宜具备自动过零投切、分相补偿等功能，并宜加装适配的电抗器。

11.2.5电镀整流设备等谐波特别严重的工艺设备，宜在设备处设置相应的谐波处理装置或者在低压配电柜中设置谐波处理设施。

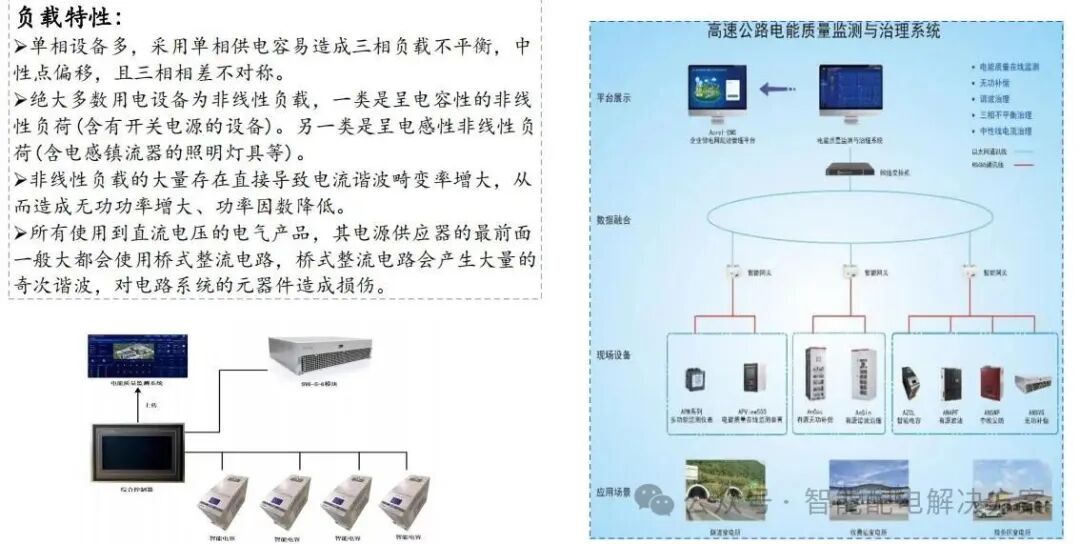

治理方案：

• 供电可靠性要求高；

• 供电范围大造成运维管理困难；

• 隧道内控制设备种类多，频次高；

• 长期处于山区或乡村存在高风险又缺乏专业人员。
