光储联动 源荷协同：安科瑞分布式光伏监控系统能源“产消”新纪元

一、应用背景

二、用户与场景背景

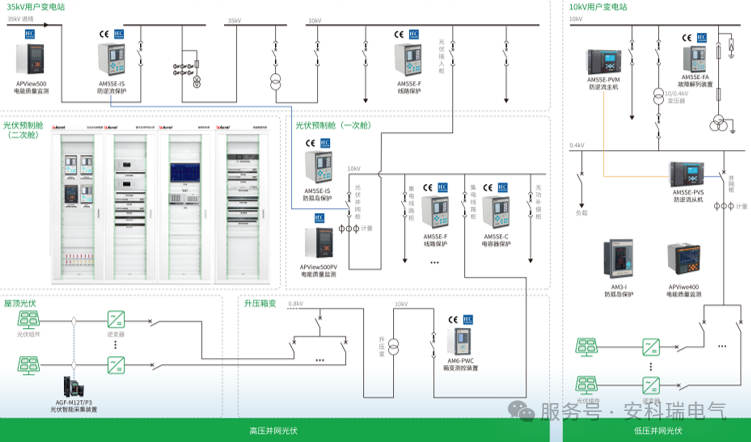

三、分布式光伏/储能监控解决方案

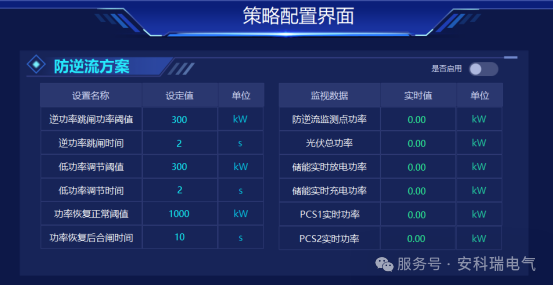

防逆流软件可实时监测防逆流监测点功率变化，当前光伏发电总功率、储能实时放电功率与储能实时充电功率以及每个并网单元并网点的实时功率。

防逆流软件可设置逆功率跳闸的功率阈值与跳闸动作时间、低功率调节的功率阈值与调节时间、以及功率恢复正常后判断合闸的功率值与恢复合闸动作时间。

防逆流软件设置低功率调节的功率阈值（该功率为用户侧使用公共电网的下网功率），当公共电网的下网功率较低，可能会由于负荷波动导致逆向功率产生时，防逆流软件柔性调节，给用户侧并网发电系统的并网单元发送降低发电功率指令，防止逆向功率产生。

防逆流软件设置逆功率跳闸的功率阈值（该功率为用户侧并网发电系统向公共电网反向供电的上网功率），当用户侧并网发电系统向公共电网反向供电的上网功率触发逆功率跳闸功率阈值，防逆流软件给用户侧并网发电系统的并网单元发送跳闸指令，切断用户侧并网发电系统的并网单元，防止持续向公共电网逆向供电。

当用户侧并网发电系统的并网单元因逆功率跳闸后，用户侧使用公共电网的下网功率恢复正常阈值，且在功率恢复合闸时间内并网单元仍未恢复合闸，防逆流软件给跳闸的用户侧并网发电系统的并网单元发送合闸指令，恢复用户侧并网发电系统的并网单元的发电，提高用户侧并网发电系统的利用率，减少公共电网的使用。

四、安科瑞方案效果

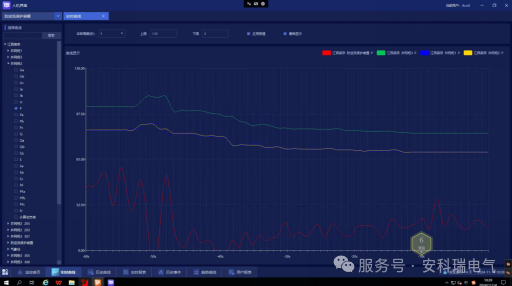

能量管理系统通过将分布式能源整合起来，进行统一的监测与管理，通过智能化控制系统，可以根据负荷用电需求实时调整各个光伏单元的输出功率，确保光伏系统的电力不对电网反向送电，在防逆流综保跳开并网柜前，系统通过下发逆变器功率调节命令来实现柔性调节的目的，进而提高微电网系统的稳定性和可靠性。下图为防逆流调节效果，通过控制逆变器的输出使得公共连接点的功率值保持在15kW的设定值，防止光伏出现逆流，避免电力公司的考核与罚款。

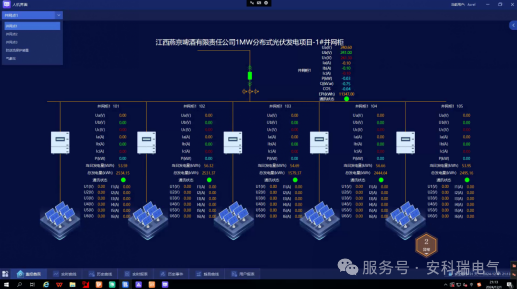

同时，能量管理系统人机界面友好，能够以系统一次电气图的形式直观显示各电气回路的运行状态，实时监测光伏回路电压、电流、功率、功率因数等电参数信息，对分布式电源进行发电管理，使管理人员实时掌握发电单元的出力信息、收益信息及发电单元运行功率设置等。

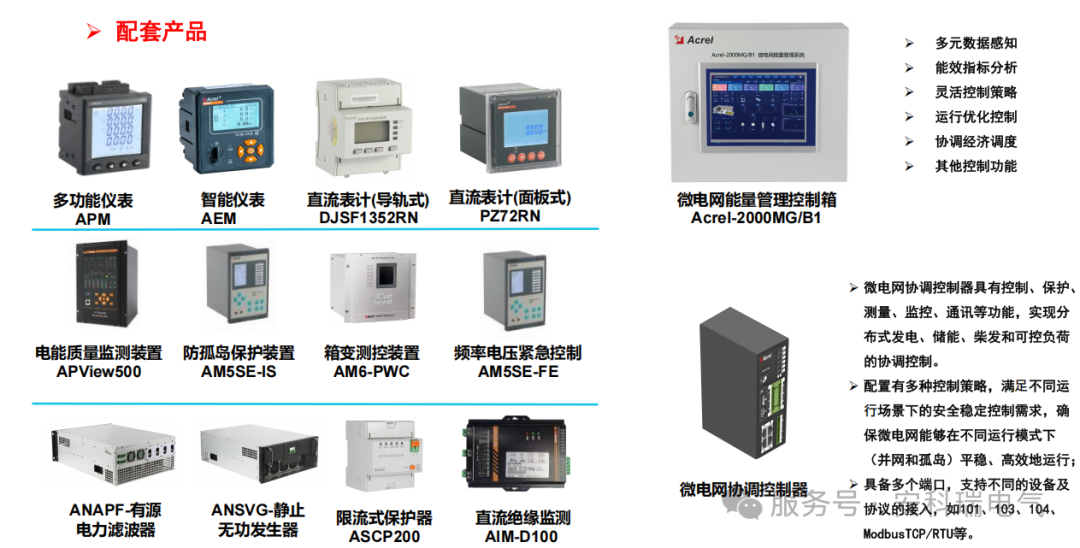

五、典型硬件

六、结语

分布式光伏不仅是应对气候危机的技术方案，更是能源生产关系、推动社会向更可持续、更智能化方向发展的系统性变革。当前，分布式光伏正从 “补充能源" 加速迈向 “主力能源" ，其发展前景与构建现代能源体系的进程绑定，已成为全球能源转型不可逆转的潮流。

安科瑞分布式光伏监控系统平台，对整个用户电站监控，为用户实现降低能源使用成本、减轻变压器负载、余电上网，提高收益；节能减碳，符合国家政策。
