“晃电"即电压暂降/短时中断（国标 GB/T 30137-2013定义：电压有效值突降至额定值 90% 以下，持续 10ms~1min）。常见成因包括：电网短路故障（占比 40% 以上）、绝缘闪络、雷击浪涌、大功率电机启动的冲击电流，以及备自投或快切装置切换操作等。
安科瑞主打“末端治理"理念，在设备控制级（如接触器、变频器回路）加装抗晃电装置，相比从电网侧治理可节省 90% 以上成本，覆盖接触器回路、变频/软启回路两大场景。
接触器回路：以 ARD-KHD-S03A/B 系列为核心，通过“晃电保持（超级电容持续给接触器线圈供电维持吸合）+ 晃电再起动（超出保持时间后电压恢复自动重启）"组合功能，抵御电压跌落导致的接触器释放。
变频/软启回路：以 ARD-KHD-S03F 系列为核心，通过直流支撑技术补偿母线电压，保障变频器持续运行，支持软启动器旁路控制，兼容 45kW 以上大功率电机。
辅助电源：S03A 为 AC220V±20%，S03B 为 AC380V±20%；功耗 <7VA（Z01 型号）。
工作温度：-10℃~55℃，贮存温度 -25℃~70℃；湿度 ≤95% 不结露，海拔 ≤2000m；污染等级 3 级，安装类别 III 级。
防护等级：主体 IP30，分体显示模块 IP65（安装在柜体面板时）。
测量：支持三相电压测量（Z01 型号）。
开关量：4 路可编程无源 DI 输入（内置 DC24V 电源），4 路可编程无源 DO 输出（阻性负载 AC250V/10A）。
通讯：可选配 1 路 Modbus-RTU 通讯，Z01 型号标配 1 路。
事件记录：可选配晃电、开关量、接触器、装置、上电、暂升暂降事件各 16 条，方便故障回溯。
晃电动作阈值：99.9~399.9V（默认 180.0V），晃电返回阈值 99.9~399.9V（默认 190.0V）；线电压晃电值 99.9~899.9V（默认 350.0V）。
晃电保持时长：0.020~10.999s（默认 3.000s），最大允许保持时长 999.9s（默认 60.0s）。
再起动功能：可设置关闭/保持+再起/软启变频/再起动；恢复电压阈值 99.9~499.9V（默认 200.0V），再起动延时 0.1~99.9s（默认 20.0s），起动时间 3.0~199.9s（默认 5.0s）。
暂态参数：暂升阈值 199.9~499.9V（默认 250.0V），暂降阈值 99.9~399.9V（默认 180.0V），报警动作延时 3.000s；线电压暂升值 99.9~899.9V（默认 450.0V），线电压暂降值 99.9~899.9V（默认 350.0V）。
主体模块尺寸：98×60mm，开孔尺寸 92×55mm；可选配外置嵌入式黑白点阵液晶显示单元（60L3 型号），支持 U 盘程序升级。
接触器适配：适配 AC220V/380V 接触器，电流规格 C1（<125A）、C2（125A≤电流≤630A）；用于带节能功能的接触器时可实现晃电再启动功能，变频/软起回路无需选择接触器电流规格。
现象追溯：先确认设备停机特征——是接触器直接释放、变频器触发欠压保护停机，还是电机全停，初步判断受影响设备类型。
事件记录查询：通过抗晃电装置自带液晶屏或 Modbus 通讯读取存储的 16 条晃电、暂升暂降事件记录，明确晃电发生时间、电压跌落幅值、持续时间。
电网侧核查：结合厂区电能质量监测数据，排查同期是否有短路故障、备自投切换、大电机启动等操作，定位晃电源头。
装置状态核验：检查抗晃电装置辅助电源是否正常、参数设置（保持时长、再起动阈值等）是否匹配现场设备特性，排查是否是参数设置不当导致的误动作。
分步验证：可模拟晃电（如短时拉合上级电源）测试装置“晃电保持+再起动"功能是否正常，确认治理效果

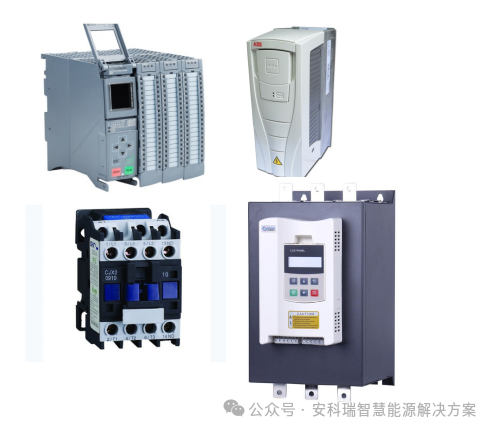

低压敏感设备
开关电源类负载设备PLC、计算机、DCS等
电磁线圈类负载设备接触器、继电器等
电力电子类负载设备变频器、软启动器等
第一层：变频器参数优化（免费优先做）
目标：低电压穿越 + 快速再启动，扛住短时闪跳（100–500ms）。
欠压保护阈值 / 延时
把欠压定值从70%→50–60%，动作延时0.1s→0.5–1s（视负载耐受度）。
禁止直接设为 0，避免低压过流炸机。
失电跨越 / 动能缓冲（Kinetic Buffering）
启用后：电网掉电瞬间，电机回馈动能维持母线电压，撑 100–300ms，适合风机 / 水泵惯性负载。
转速跟踪再启动（Speed Search）
闪跳恢复后，直接追踪电机剩余转速，无冲击重启，避免从零启动大电流。
配合：自由停机时间设2–5s，躲过短时闪跳。
载波频率 / 降额
闪跳频繁时，载波从 15kHz→8kHz，降低功耗与敏感。
第二层：电网侧硬件治理（解决反复闪跳）
适合：电压波动 ±10%、三相不平衡、谐波大的现场。
1）进线侧（变频器前端）
进线电抗器（ACL，必装）
抑制电压突变、谐波、相间不平衡，减少闪跳冲击，保护整流桥。
选型：2–5% 压降，按变频器额定电流选。
EMC 滤波器：滤除高频尖峰（雷击、接触器弹跳），减少过压误跳。
隔离变压器：隔绝电网共模干扰、相间不平衡，适合敏感设备。
伺服稳压器（AVR）：响应 **<100ms**，把电压稳定在 **±2%**，解决长期波动。
2）直流母线侧（抗晃电核心）
DC‑BANK 直流支撑系统（关键负载）
功率：≥变频器额定功率1.2 倍；
支撑时间：普通负载1–3s，关键工艺5–10s；
电压：适配变频器母线（380VAC→DC540V，690VAC→DC900V）。
原理：电网闪跳时，超级电容 / 电池组给直流母线供电，维持电压1–30s，变频器不跳闸、连续运行。
选型要点：
制动单元 + 电阻（过压闪跳）：吸收雷击 / 回馈过压，避免模块击穿。
第三层：系统级优化（杜绝连锁停机）
分级供电：变频器与大电机、焊机等冲击负载分不同母线，避免互相干扰。
晃电监测 + 连锁延时：
电源侧装电压录波仪，定位闪跳源（电网 / 厂内负载）。
工艺连锁延时2–5s，躲过短时闪跳，避免误停机。
UPS（仅控制回路）：给变频器控制电源、PLC、传感器供在线式 UPS，防止控制回路闪跳死机。
典型实施步骤（现场可直接照做）
录波24 小时，确认闪跳类型、幅值、时长；
先做参数优化（欠压穿越 + 转速跟踪），测试 3 天；
仍跳→加进线电抗器 + EMC 滤波器；
关键负载仍不稳→加装DC‑BANK（按支撑时间选型）；
长期波动→上伺服稳压器，电压不稳。
安科瑞的抗晃电产品主要以 ARD-KHD 系列为核心，主打“设备末端治理"思路，用较低成本解决电压暂降（晃电）导致的接触器释放或变频器停机问题。
ARD-KHD-S03A/B：针对 AC220V/380V 常规接触器回路。在电源切换或电压跌落（200-600ms）时，通过“晃电保持+再起动"防止接触器释放，避免电机停转。
ARD-KHD-S03F：针对变频器、软启动器回路。可与变频器/DCS联锁，晃电后自动重启设备，并有智能判断策略防止无序重启。
ARD-KHD-Z01：小巧的晃电再起动控制器，主要只做电压恢复后的自动重启，适合改造项目便捷安装。
通用特点：支持 Modbus-RTU 通讯、可编程 DI/DO、事件记录（晃电/开关量等各16条），方便接入管理系统。
河北乐亭信泰化工（30万吨聚苯乙烯项目）：配电室 139 个电机回路，部署 52 台 ARD-KHD-S03A，模拟晃电测试 100% 通过，保障了连续生产。
鄂尔多斯隆基零碳产业园（46GW 单晶项目）：针对大功率软启动电机（45kW以上），配置 216 台 ARD-KHD-S03F，实现毫秒级电压支撑，产线零中断。
开封华瑞光气化安全改造：老厂区接线复杂的改造项目，通过定制调试嵌入数十台 S03A，完成直起和变频回路抗晃电升级，获评示范工程。
这类方案相比从源头（电网侧）治理，末端治理通常能节省约 90% 的成本，适合石化、钢铁、电力、光伏等连续生产要求高的行业。
