拒绝“带病运行”：中压开关柜绝缘监测的防御方案

电力系统的安全稳定运行，离不开电气设备的健康“体魄"。而局部放电，正是威胁设备绝缘、引发故障的“隐形杀手"——它不仅会加速绝缘老化劣化，严重时还会导致设备损毁，甚至引发电力系统事故，成为电力安全的重大隐患。

因此，对电气设备的局部放电进行有效监测，既是评估设备绝缘状况的关键手段，也是提前发现潜伏性故障、实现故障预警、避免事故发生的核心措施。今天，就为大家详细介绍安科瑞APD系列中压开关柜局部放电监测装置，用专业技术为电力安全保驾护航！

一、什么是局部放电？

简单来说，局部放电是电气设备绝缘内部或表面出现的局部性、非贯穿性放电现象，它是设备绝缘完整性退化的重要标志。

安科瑞APD系列局部放电监测装置，通过特高频传感器（UHF）、地电波传感器（TEV）和超声波传感器（AE）三大核心传感器，精准捕捉电气设备运行时产生的局部放电信号，快速判断高压电气设备内部是否存在绝缘隐患，提前预警、防患于未然，全力保障电力系统安全可靠运行。

二、为什么必须要局放监测？

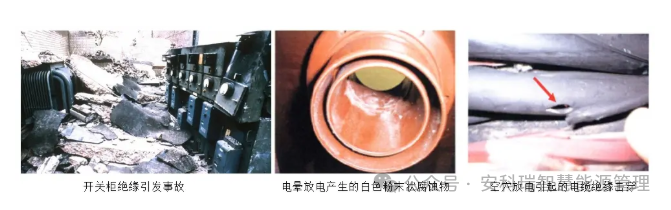

电气设备的潜伏性故障，在初期往往没有明显征兆，一旦爆发，后果不堪设想——不仅会造成设备损坏，还可能导致停电事故，影响生产生活。

局放监测的核心价值，就在于“早发现、早预警、早处置"：通过实时监测局部放电信号，及时捕捉设备绝缘的细微异常，提前识别潜伏性故障，为设备维护争取时间，从根源上避免突发故障的发生，降低运维成本和安全风险。

三、安科瑞APD系列产品详解

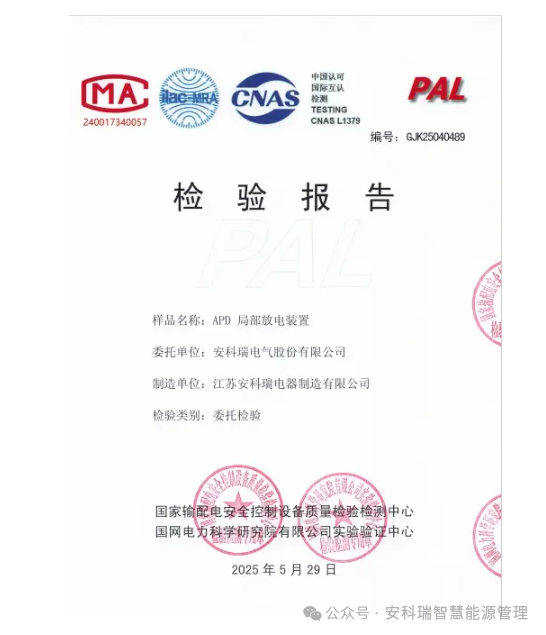

安科瑞APD系列涵盖多种型号，适配不同场景需求，性能稳定、安装便捷，且APD300局部放电装置已获取国网电科院报告，品质有保障！

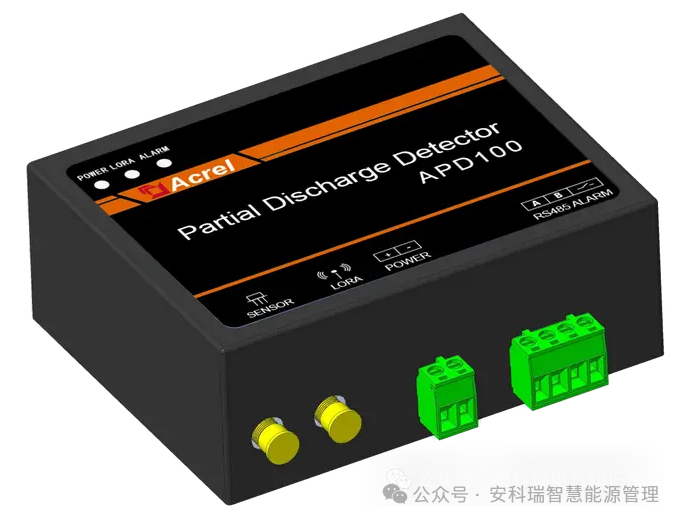

1. APD100特高频检测装置

专为局部放电特高频信号检测设计，抗干扰能力强，数据精准可靠，适合标准化安装场景。

• 工作电源：DC10~30V，≤3W；标配220V适配器

• 检测通道：1路，测量范围-60dBm~+10dBm

• 测量内容：放电幅值、放电频次

• 连接方式：同轴电缆，匹配阻抗50Ω

• 告警输出：1路，5A/AC250V，5A/DC30V

• 通信方式：1路RS485（MODBUS-RTU协议）+1路Lora无线通讯

• 安装方式：导轨式安装，便捷高效

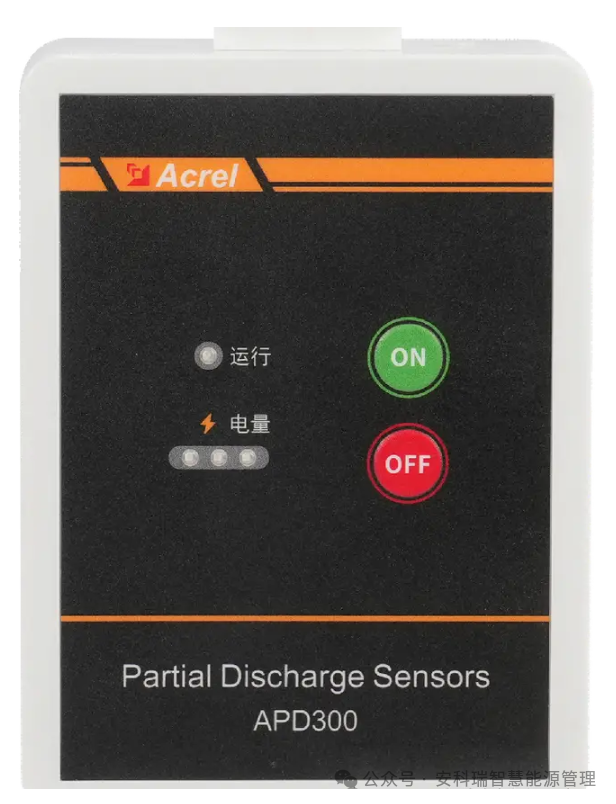

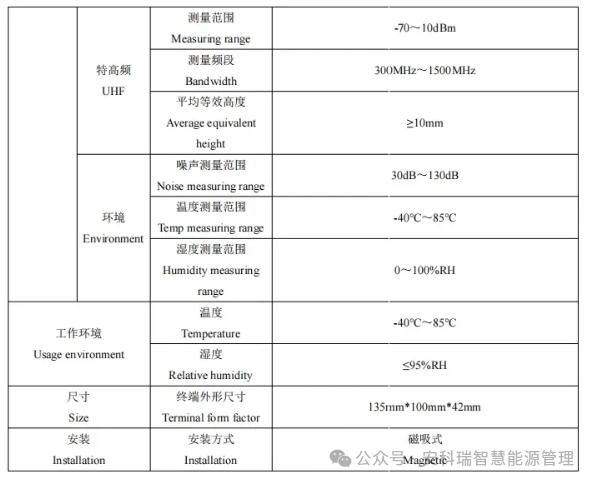

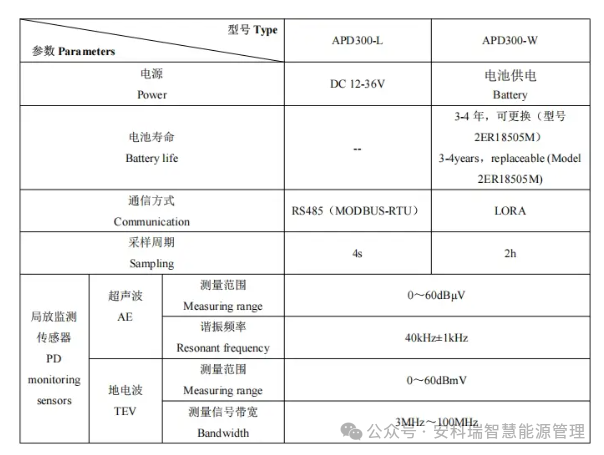

2. APD300-L三合一局放监测传感器

集多种检测功能于一体，有线传输稳定，适配固定安装场景。

• 供电方式：DC 9-36V（标配电源适配器）

• 通讯方式：RS485总线传输

• 采样周期：4s，实时监测无延迟

• 安装方式：磁吸式，无需破坏设备，安装灵活

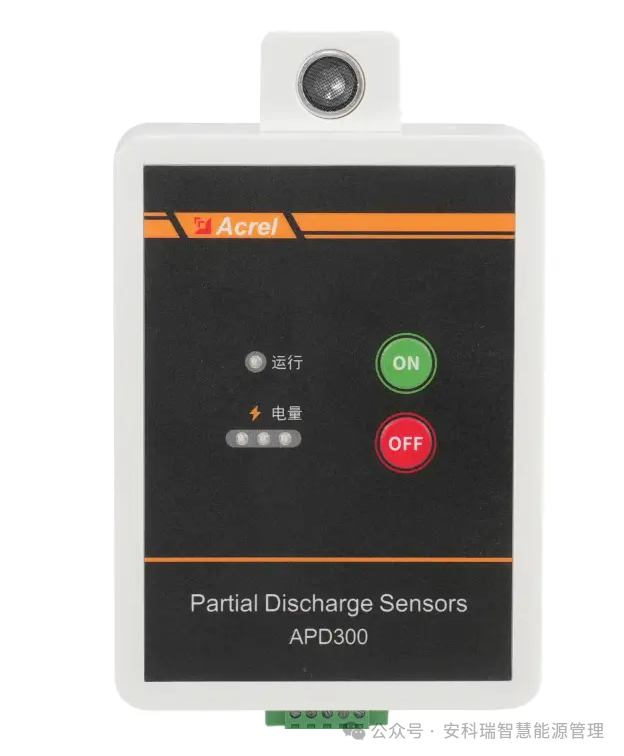

3. APD300-W三合一局放监测传感器

无线设计，电池供电，无需布线，适配不便布线的场景。

• 工作电源：可充电锂电池，续航稳定

• 通讯方式：Lora无线通讯，传输便捷

• 采样周期：2h，低功耗更省心

• 安装方式：磁吸式，即贴即用，无需专业施工

四、现场应用指南

结合不同场景需求，APD系列产品针对性适配，安装简单、监测高效，轻松实现开关柜局部放电监测。

1. 特高频传感器APD100应用

• 应用场景：中压开关柜（61柜、28柜、环网柜），可用于出厂前集成安装，也可对已投用设备停电安装。



• 产品特点：系统抗干扰能力强，运行可靠性高，适应复杂电力环境。

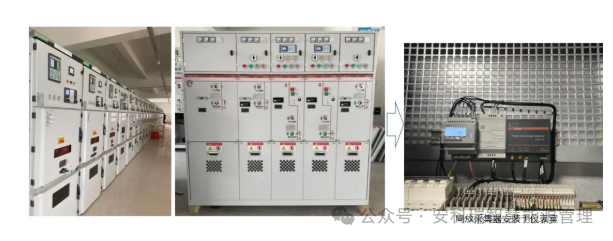

• 安装方式：特高频传感器磁吸安装于电缆室，采集装置导轨式安装于仪表室，无需复杂施工。

• 监测流程：传感器捕捉的特高频信号，通过同轴电缆传输至监测装置，经放大、滤波、数字化处理后，完成局放可视化、特征量计算、数据存储与上传等功能。

• 监测内容：放电次数、放电量、PRPD/PRPS图谱等核心数据，全面掌握设备绝缘状况。

• 告警机制：1s采样1次，连续5次采样超过报警阈值，立即触发告警（寄存器置位+DO输出），快速响应异常。

2. 三合一局放传感器APD300应用

• 应用场景：中压开关柜（61柜/28柜/环网柜），适配多种开关柜类型，通用性强。

• 产品特点：抗干扰能力强、可靠性高，集成多信号检测，监测更全面。

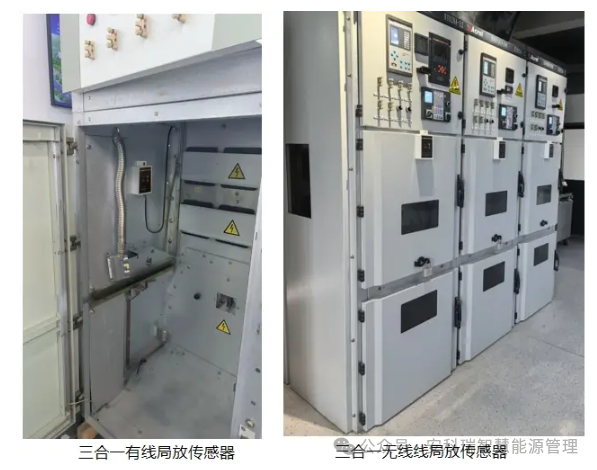

• 安装方式：          - 有线款（APD300-L）：磁吸安装于电缆室，通过RS485总线将数据上传至监控系统平台；          - 无线款（APD300-W）：磁吸安装于柜门外，通过无线方式将数据上传至局放接收器ATC600-PD，无需布线，安装更灵活。

• 监测内容：同时监测3种信号的放电次数、放电量，以及环境噪声、温度、湿度，覆盖监测需求。

• 告警机制：          - 有线款：每4s采样1次，若放电次数和放电量同时超过报警阈值，触发告警（传感器寄存器置位）；          - 无线款：每2小时内的4s采样周期中，若放电次数和放电量同时超标，触发告警（接收器寄存器置位）。

五、系统组网与现场安装

APD系列局放监测系统支持灵活组网，可根据现场布局搭建适配的监控体系，实现数据集中管理、统一监控。

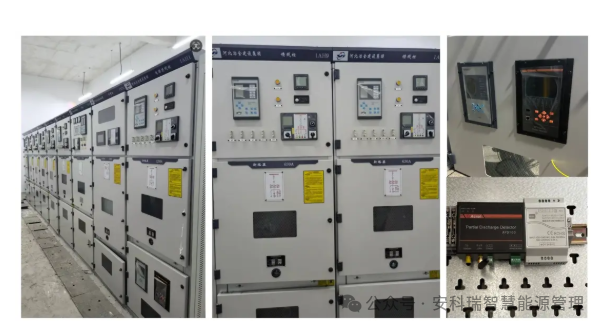

现场安装简洁高效，磁吸式、导轨式安装设计，无需破坏设备结构，大幅降低施工难度和时间成本，适配不同安装场景需求。

总结

电力安全无小事，局部放电监测是守护电气设备健康、防范电力事故的关键环节。安科瑞APD系列局部放电监测装置，凭借专业的检测技术、多样的产品型号、便捷的安装方式，为中压开关柜提供的绝缘监测保障，提前预警潜伏性故障，助力电力系统安全、稳定、高效运行。
