还在纠结SPD选型？搞懂“开关、限压、复合”三大门派，防雷不再踩坑

1.1 核心元器件

气体放电管 GDT、火花间隙、放电间隙等间隙类器件。

1.2 工作原理

正常工频电压下：器件内部间隙绝缘，呈现阻抗，几乎无漏电流，不影响线路正常工作。

1.3 关键性能特点

✅ 优势：

1. 通流容量极大，专门应对直击雷冲击电流 Iimp（10/350μs）；
2. 常态无漏电流，元件老化速度慢，使用寿命长；
3. 耐受超大能量，适合一级总入口泄能。
   ❌ 缺点：
4. 响应速度慢（微秒级），动作存在延迟；
5. 泄放时残压较高，无法直接保护精密弱电设备；
6. 单独使用残压超标，后端必须搭配限压型 SPD 做二级降压。

1.4 综述

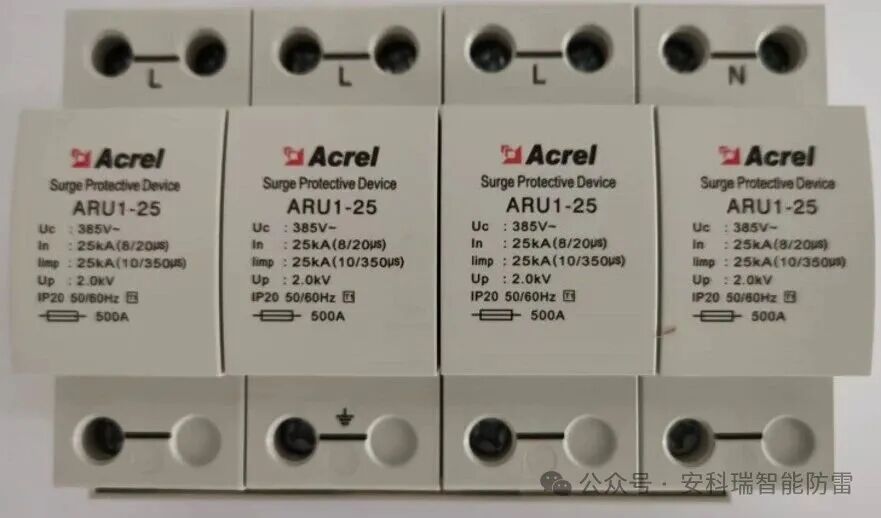

开关型浪涌保护器用在LPZ0→LPZ1 交界处，一级防雷

2.1 核心元器件

氧化锌压敏电阻 MOV、TVS 瞬态抑制二极管、陶瓷压敏电阻。

2.2 工作原理

正常工频电压下：器件呈高阻状态，但存在微小漏电流。

2.3 关键性能特点

✅ 优势：

1. 响应速度极快（纳秒级），抑制瞬时高压能力强；
   残压低，能有效保护 PLC、服务器、传感器、电路板等精密设备；
   体积小巧，可做成配电箱模块、插座防雷、PCB 贴片保护器件。
   ❌ 缺点：
2. 存在持续漏电流，长期使用会逐步老化；
   耐受大直击雷能量能力弱，不能单独做一级直击雷防护；
   超大雷电流下易过热损坏。

2.4 综述

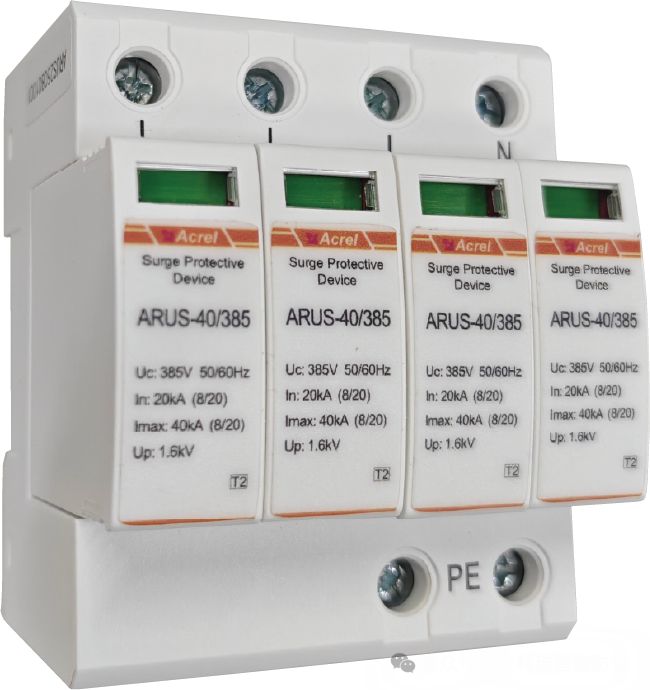

T2（二级）：LPZ1→LPZ2，楼层配电箱、机房进线，T3（三级）：LPZ2→LPZ3，设备终端、插座、工控信号端口，都是需要用限压型浪涌保护器。

开关元件（GDT 间隙）+ 限压元件（MOV 压敏电阻）串联 / 并联集成一体。

3.2 工作原理

直击雷大浪涌：先由气体放电管间隙导通泄放绝大部分 10/350μs 大电流，隔绝工频漏流，保护后端压敏电阻不被超大能量击穿；

3.3 关键性能特点

✅ 优势：

1. 一台同时满足 T1+T2 两级试验，兼顾直击雷泄能与低残压保护；
   放电管隔断漏电流，相比纯限压 T2 老化更慢，寿命更长；
   省去分体 T1、T2 之间要求的 5~10m 安全距离，消除级间配合失效问题；
   集成化，节省柜体安装空间，简化布线施工。
   ❌ 缺点：
2. 制造成本高于单一 T1 或单一 T2；
   大通流规格的复合型模块体积偏大。

3.4 综述

LPZ0→LPZ2 一体化防护，替代分体一级 + 二级组合，多用于进线端简化防雷系统。
