破安科瑞“电-热-光-声-绝缘”五维一体护航新型电力系统

随着新型电力系统建设步入深水区，高比例新能源接入、柔性直流输电、源网荷储一体化正重塑电网形态。作为打破交直流壁垒的关键装备，SST固态变压器（Solid State Transformer）凭借其高功率密度、毫秒级响应及智能可控等性优势，正在逐步取代传统工频变压器，成为智能微网、数据中心、轨道交通及高压快充场站的“电力心脏"。然而，SST内部IGBT等功率器件高度集成，长期运行于高频、高压、大功率的严苛工况下，热应力集中、电磁环境复杂，对设备的内禀安全性提出了挑战。

基于对电力电子化电力系统深刻的理解与多年的技术沉淀，安科瑞电气推出SST固态变压器全生命周期监测保护解决方案。该方案深度融合边缘计算与物联网技术，构建起“电-热-光-声-绝缘"五维一体的立体防御体系，实现从被动抢修到主动防御的跨越，为SST的安全稳定运行提供硬核保障。

01 极速电弧光抑制，阻断柜内燃弧灾难

SST柜体结构紧凑，一旦发生短路或绝缘失效，瞬间产生的电弧温度可达上万摄氏度，破坏性。传统的过流保护动作迟缓，往往无法在电弧扩散前切断电源。

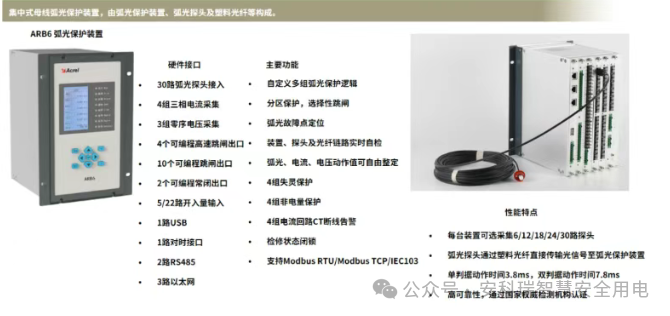

安科瑞方案：配置ARB6系列弧光保护装置，配合高灵敏度ARB-S0传感器及抗干扰光纤网络，形成光感探测阵列。装置采用“电流+弧光"双重判据逻辑，精准剔除干扰信号，确保零误动。一旦探测到故障电弧，装置可在5ms内完成跳闸指令下达，在毫秒级的时间窗口内切断源头，将电弧能量限制在萌芽状态，保护柜内昂贵的功率器件。

02 全域热成像监测，消除过热失效隐患

热失效是功率半导体器件的主要失效形式。SST内部的IGBT模块、电容组、母排连接点及磁性元件，在长时间高负荷运行下极易产生局部过热，导致焊层老化、热击穿甚至炸裂。

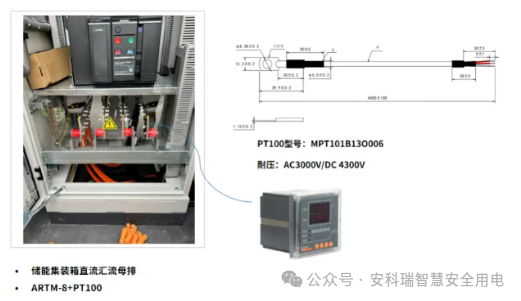

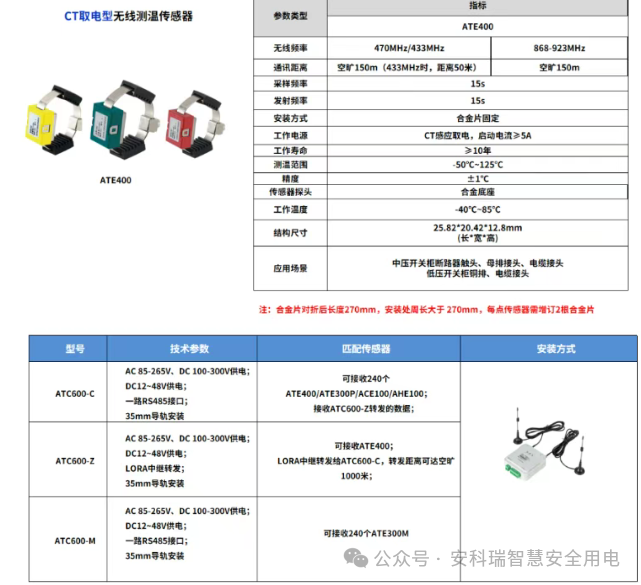

安科瑞方案：构建分层分布式测温网络。针对高压母排，采用ATE400无线测温传感器，解决高电位下的绝缘难题；针对IGBT模块及散热器，部署PT100铂电阻配合ARTM系列测温装置，耐受强电磁干扰；针对变压器热点及狭小死角，引入ATC900荧光光纤测温系统，具备本质安全、耐高压、抗干扰的特性。全维度实时捕捉细微温升，结合智能算法预测热老化趋势，防患于未然。

03 局放特征量提取，洞察绝缘早期劣化

局部放电是绝缘介质老化的主要征兆，也是最终导致绝缘击穿的罪魁祸首。SST内部复杂的电场分布使得局放信号极其微弱且隐蔽，常规手段难以察觉。

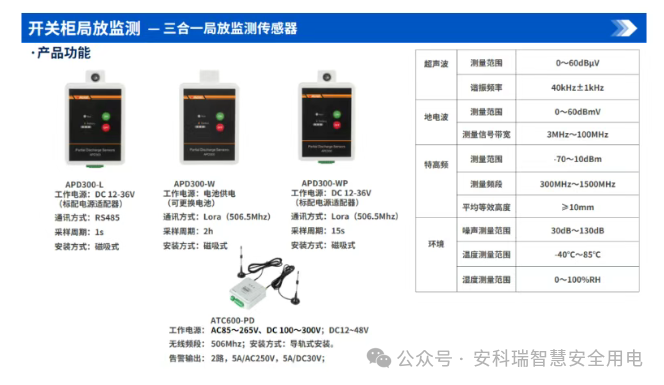

安科瑞方案：搭载APD300-L局放监测仪，利用高频电流互感器（HFCT）及超声波传感器，24小时不间断采集高频脉冲电流信号。通过小波变换及模式识别算法，有效滤除现场干扰，精准提取局放特征量。系统不仅能实时告警，更能通过历史数据趋势分析，评估绝缘寿命，助力运维模式由“定期检修"向“状态检修"转型。

04 直流绝缘态势感知，筑牢微网安全底线

针对SST广泛应用的800V及以上直流母线系统，直流接地故障具有隐蔽性强、危害大的特点。单点接地可能暂不影响运行，但多点接地极易引发短路、设备烧毁及人身触电风险。

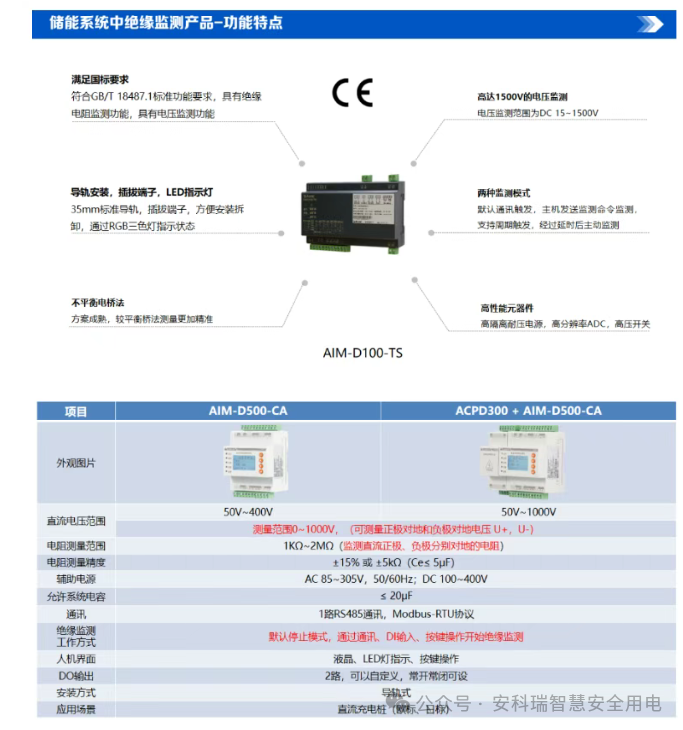

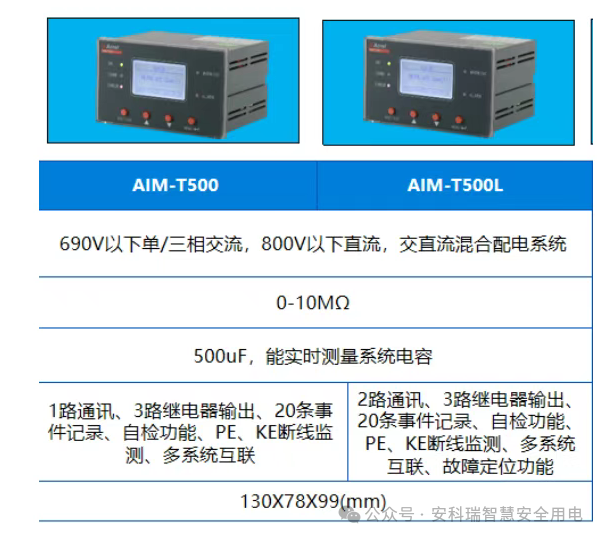

安科瑞方案：采用AIM系列直流绝缘监测仪（如AIM-D100-TS、AIM-T500），基于平衡电桥与非平衡电桥相结合的测量原理，实现对IT系统绝缘电阻的在线实时监测。系统具备的测量精度与响应速度，能够快速定位接地支路，及时发出预警，防止故障扩大，守护直流微网的安全稳定。

05 多模态数据融合，打造智慧运维大脑

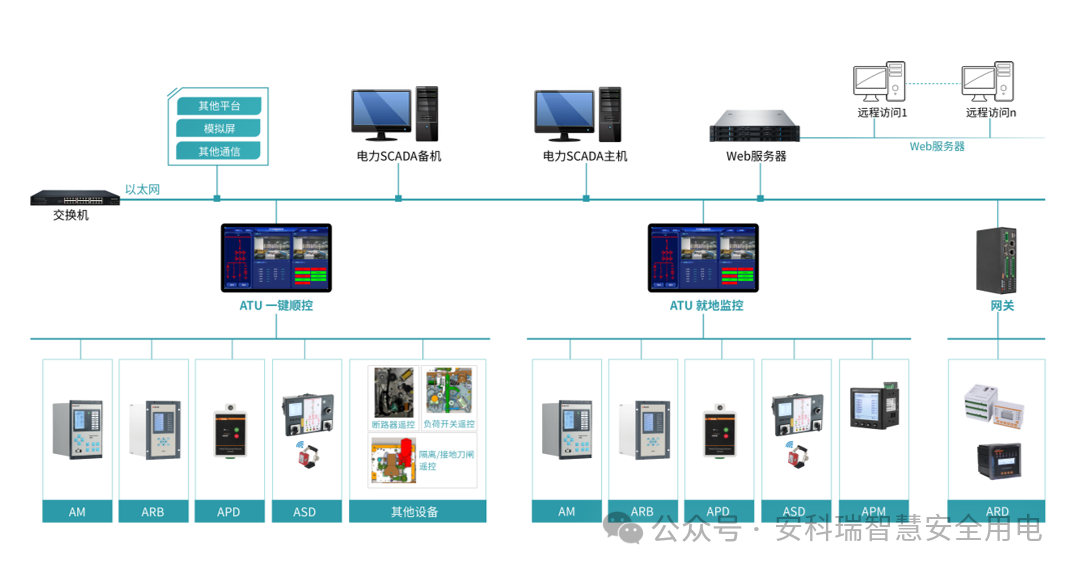

区别于孤立的单点监测，安科瑞SST监测方案是一套集成了数据采集、边缘计算、联动控制的一体化平台。五大监测子系统并非简单堆砌，而是通过统一的通信规约（如Modbus、IEC 61850）接入安科瑞Acrel-2000Z电力监控系统。

平台利用大数据融合技术，打通电参量、温度场、局放谱图及绝缘参数之间的关联壁垒，构建设备健康状态评估模型。实现故障的精准溯源、趋势预判及智能联动，真正做到了“监、管、控"一体化。

结语

在新型电力系统加速演进的时代背景下，SST固态变压器是能源互联网的关键节点。设备越智能，安全越重要。安科瑞SST全链路监测保护方案，以技术创新直面行业痛点，用精准感知化解潜在风险，为SST的高效运行保驾护航，助力构建更加安全、可靠、绿色的现代能源体系。
