电梯变身“微型电厂”：揭秘再生电能回馈电网背后的计量逻辑

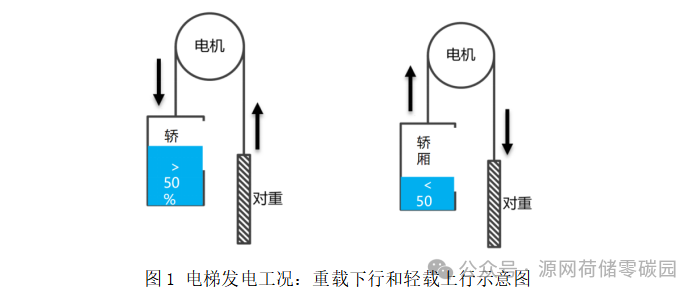

一、电梯居然会 “发电"？3 种工况持续产生再生电能

很多物业、运维人员不知道：电梯不只是耗电设备，特定运行状态下曳引电机直接变身发电机，源源不断产出电能。

1. 重载下行：轿厢载重＞50%，重力拖拽轿厢下行，电机被动旋转发电；




2. 轻载 / 空载上行：轿厢载重＜50%，对重自重拉动轿厢上行，电机反向拖动发电；




3. 减速制动：电梯到站减速停机，机械动能转化为电能。

传统电梯：宝贵电能白白浪费

未加装节能装置的电梯，再生电能只能通过制动电阻发热消耗，两大痛点：

✅ 大量电能直接损耗，楼宇电费居高不下；

✅ 机房持续高温，加速变频器、电机老化，增加维保成本。

加装能量回馈装置后，单台电梯平均节电 30%，高使用率商场、写字楼节电率可达 40%，多梯大型建筑节能收益十分可观。

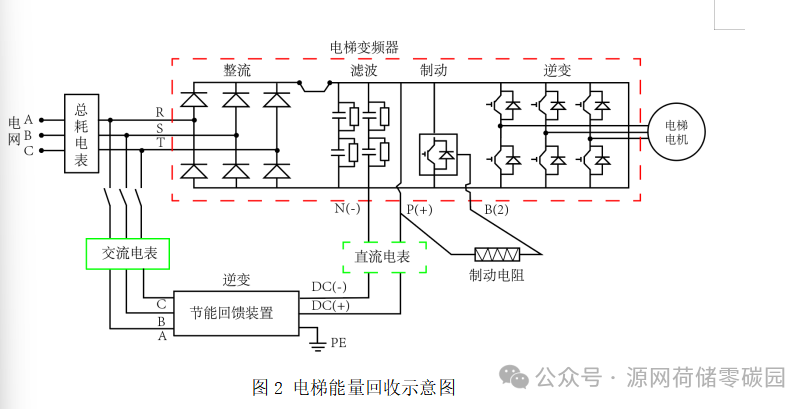

二、电梯能量回收完整工作原理

整套回馈系统分三步完成电能回收再利用：

1. 能量捕获：电梯产生的交流电经变频器整流，转化直流电存入直流母线电容；




2. 智能逆变：母线电压超标时，IGBT 逆变模块优先启动，替代制动电阻，把直流电转为和电网同频、同相、同压的三相交流电；




3. 滤波回馈：电抗器过滤谐波，净化电能后输送回楼宇公共电网，供其他设备使用。

三、国标硬性要求！计量必须满足这 4 项指标

依据国标 GB/T 32271-2015《电梯能量回馈装置》，节能设备、计量仪表需达标：

1. 转换效率分级：25% 负载≥85%、50% 负载≥90%、100% 满载≥95%；

2. 电能质量：回馈电流总谐波畸变率 THDi≤5%，抑制电网污染；

3. 功率因数：50% 额定功率输出时，功率因数≥0.9；

4. 多重安全保护：防孤岛、过压欠压、短路、频率异常保护，杜绝电网故障。




国标明确：需直流侧 + 交流侧双向同步计量，对比发电量与回馈电量，精准核算转换效率。

四、分场景电表选型，新旧电梯改造全覆盖

1. 交流并网侧｜统计整梯耗电 & 回馈电量

适用点位：电梯配电柜进线、回馈装置并网端，核算整体节能收益

① 有线批量改造（新建小区 / 商业综合体）

型号：DTSD1352 三相导轨电表

• 0.5S 级四象限双向计量，精准区分用电、馈电；

• 搭配开合式互感器，支持 RS485 有线组网，多台电梯统一采集。

② 无线免布线（老旧小区 / 独栋楼宇）

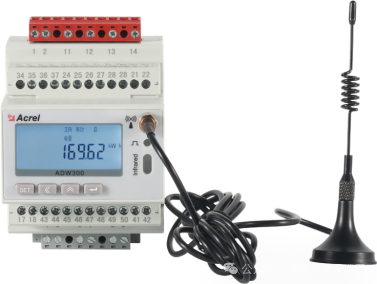

型号：ADW300 物联网多功能电表

• 内置 4G/WiFi，开口互感器不停电安装；

• 实时上传电压、电流、双向电量、谐波、功率因数，无需布线施工。

2. 直流母线侧｜精准测算再生发电量

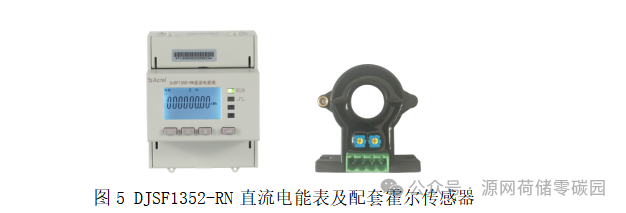

型号：DJSF1352-RN 双向直流导轨电表

• 适配 DC540V/750V 电梯直流母线，量程 0~1000V；

• 搭配霍尔传感器，双向计量直流发电、储能充放电；

• 0.5 级高精度，用于校验回馈装置转换效率。

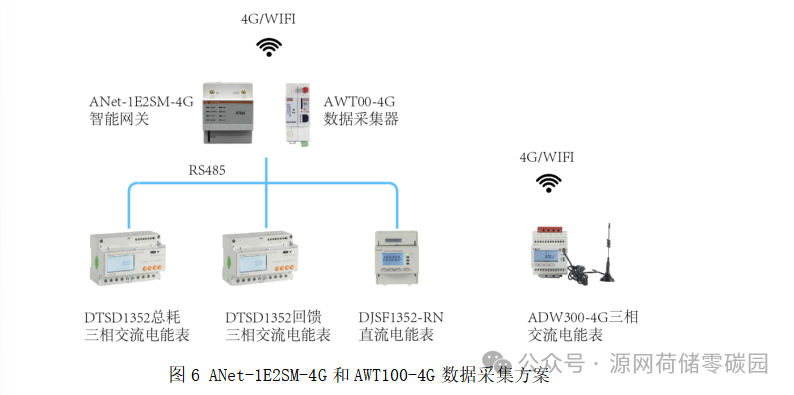

3. 数据采集传输设备

• AWT100-4G：小型项目专用，4G 透传直连云平台；

• ANet 系列智能网关：大型多梯项目，兼容 Modbus 多协议，断点续传、数据加密，对接自有管理平台。

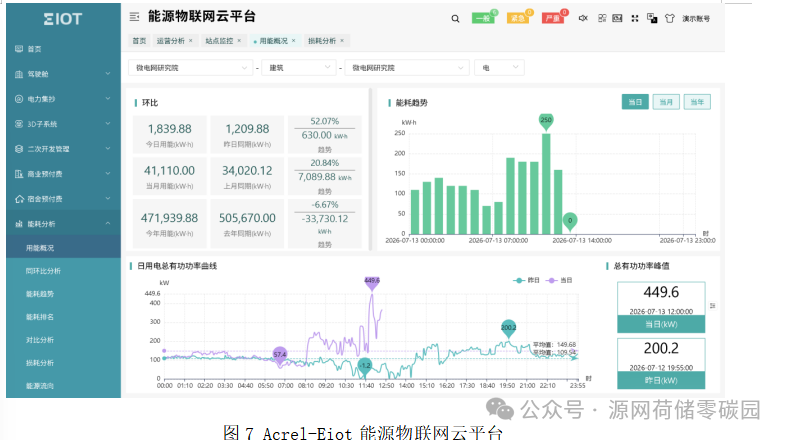

五、云端管理平台：电梯能耗可视化，节能数据一键导出

安科瑞 Acrel-Eiot 能源物联网 SaaS 云平台，一站式电梯能量监测管理：

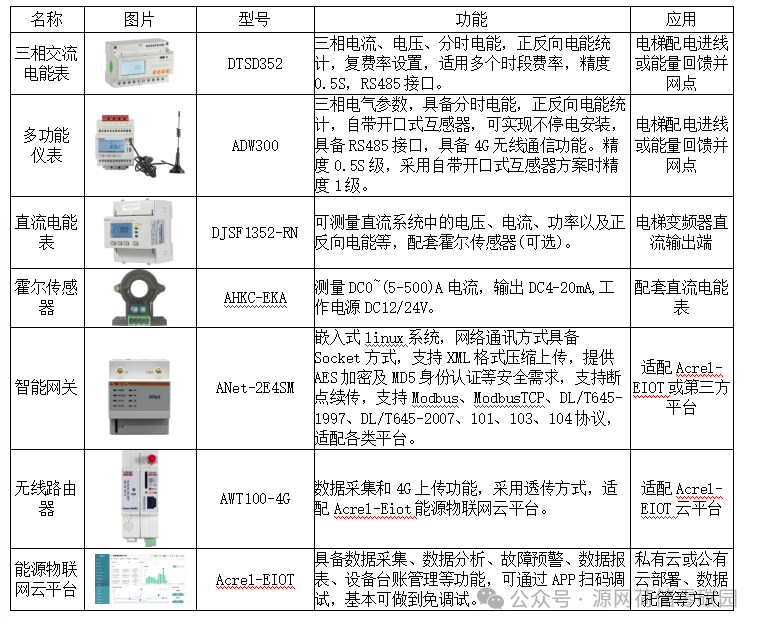

六、全套设备选型速查表（收藏备用）

七、方案价值总结

1. 降电费：回收电梯再生电能自用，单梯年节电 30%-40%，多梯楼宇节能成本显著；

2. 护设备：取消制动电阻发热，降低机房温度，延长电梯变频器、电机寿命；

3. 合规验收：交直流双向计量，满足 GB/T 32271-2015 国标检测要求；

4. 数字化运维：云端远程监控，自动统计节电收益，物业节能考核有据可依；

5. 施工灵活：有线 / 无线两套方案，新建、老旧电梯改造均可落地。

楼宇节能不只是光伏、照明改造，电梯再生能量回收是极易被忽略的低成本增收方案，适配商场、写字楼、高层住宅、医院等所有高频使用电梯的建筑。
