充电5分钟，续航200公里：谁在幕后守护这“毫厘之间”的电能计量？

随着快充技术向“高电压、大电流、高功率"演进，充电系统面临三大核心挑战：

1、精度焦虑：±1%的电流误差，意味着480kW桩每小时多计/少计近5度电，运营方与用户纠纷频发；

2、响应迟滞：传统传感器响应时间＞50μs，无法捕捉IGBT模块的微秒级过流，导致模块炸机风险陡增；

3、安装噩梦：母排已通电情况下加装传感器，需停电拆排，运维成本高、安全风险大。

更棘手的是，充电桩现场谐波含量高达30%，直流偏置叠加20kHz开关频率，传统互感器“测不准、跟不上、装不了"的短板被无限放大。

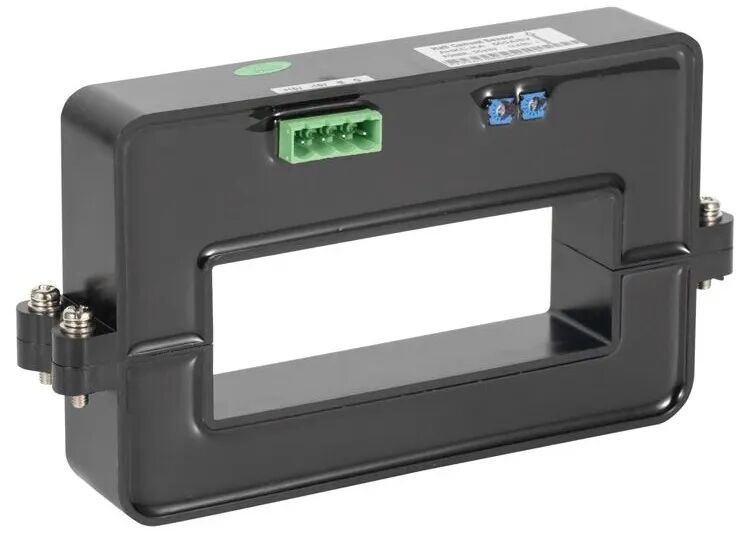

针对上述痛点，安科瑞推出AHKC-KA系列开口式霍尔电流传感器，以“高精度、快响应、易安装"三大基因，直击大功率充电监测要害。

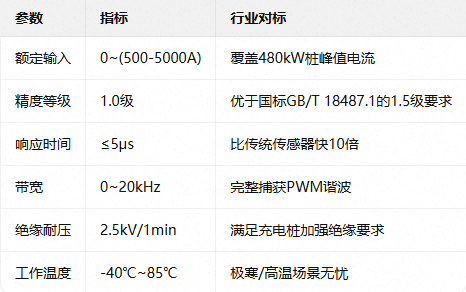

核心技术参数一览

1. 开口结构，不断电安装

采用“分体式卡扣+螺丝固定"设计，母排无需断电即可现场开口安装，运维效率提升80%，完整告别“停电拆排"时代。

2. 霍尔零磁通原理，精度不打折

基于霍尔效应闭环控制，线性度≤0.2%FS，零点失调电压±20mV，即使在10%额定电流下仍保持1级精度，计费纠纷归零。

3. 5μs快速响应，IGBT“保镖"

当负载短路时，5μs内输出±5V报警信号，驱动驱动芯片快速PWM，将IGBT过流耐受时间从10μs缩短至＜7μs，模块炸机率下降90%。

4. 宽温宽频，无惧恶劣工况

-40℃冷启动无漂移，85℃满载不降额；0~20kHz带宽完整还原20kHz载波，SOC估算误差＜2%。

选型指南

型号命名：AHKC-KA □□□□ A □

输入电流：500A/1000A/2000A/3000A/4000A/5000A

输出信号：±5V（默认）/±4V/4-20mA（定制）

辅助电源：DC±15V（±5%）

精度：1级（标配）

场景1：480kW液冷超充桩

应用位置：直流输出母排

选型：AHKC-KA 5000A ±5V

价值：实时监测5000A峰值电流，配合BMS实现动态功率分配，充电效率提升5%。

场景2：储能式充电站

应用位置：PCS直流侧

选型：AHKC-KA 2000A ±5V

价值：双向电流检测，充放电计量精度1级，峰谷套利收益可准确核算。

场景3：老旧桩改造

应用位置：交流进线

选型：AHKC-KA 1000A ±5V

价值：开口不断电安装，30分钟完成改造，实时上传电流数据至云平台，实现预防性维护。
