从APV监测到ANAPF/ANSVG治理：构建氢能发电高电能质量并网系统

前言

氢燃料电池发电区别于传统火电，核心依赖电力电子逆变设备完成DC-AC交直流转换，属于典型的新能源电力电子并网系统，天然存在电能质量隐患，也是并网验收的重点核查项。

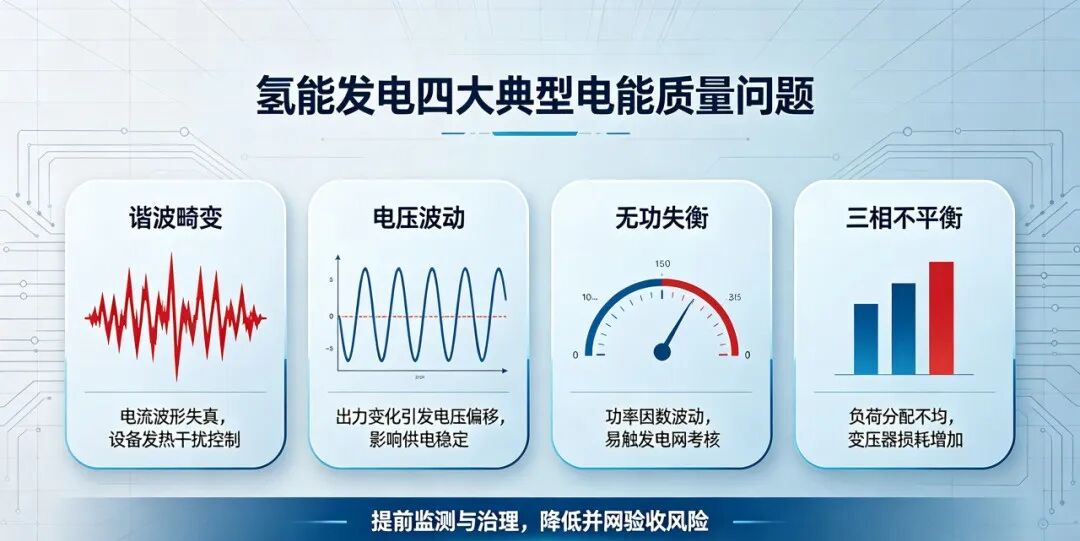

常见四大核心问题：

1. 谐波畸变严重

   氢能逆变器工作时会产生5、7、11、13次高频谐波，导致电流波形畸变，设备发热、损耗增加，严重时干扰氢能控制系统、PLC等精密设备正常运行，多数项目存在THDi超标问题，无法满足并网要求。

2. 电压波动、闪变频发

   氢能机组出力随工况动态变化，负载波动大，容易造成并网点电压偏移、闪变，影响供电稳定性，不符合电网电压偏差±7%的合规标准。

3. 功率因数波动、无功失衡

   机组启停、负载切换过程中，无功功率波动频繁，功率因数偏低，易触发电网无功考核，增加项目用电成本。

4. 三相不平衡

   分布式氢能电源负荷分配不均，易出现三相电流、电压不平衡，导致变压器损耗加剧、设备寿命缩短。

针对氢能电源的工况特性与并网痛点，我们推出监测+治理一体化解决方案：以APView（简称APV）电能质量在线监测装置为核心监测单元，搭配ANAPF有源滤波器、ANSVG静止无功发生器，解决氢能发电所有电能质量问题，适配0.4kV低压、10kV中压全场景氢能项目。

一、核心监测：APV（APView）电能质量在线监测装置

APV是氢能项目并网验收的核心设备，可实时采集、分析、记录并网点全维度电能质量数据，为问题溯源、合规验收、运维分析提供jin准数据支撑。

核心适配型号与场景：

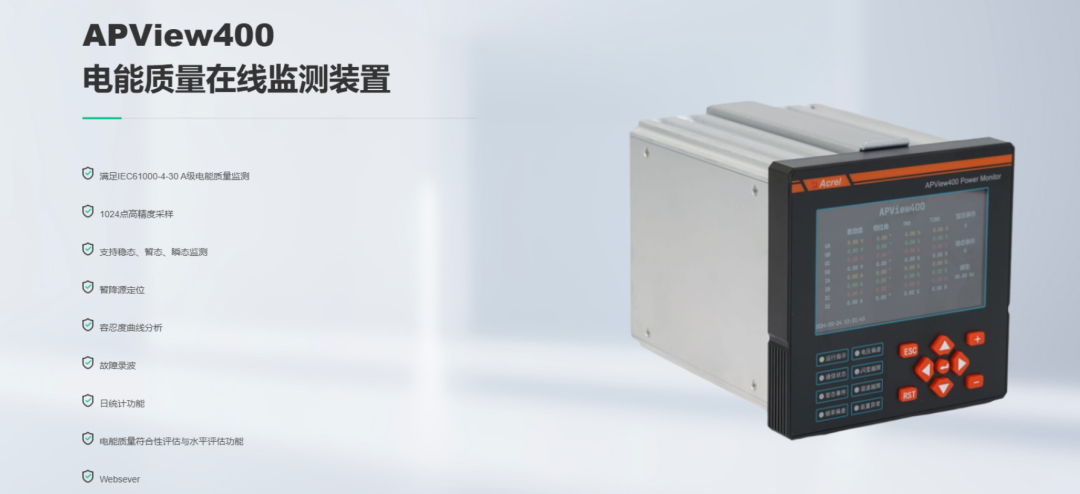

1. APView400（低压专用）

适配0.4kV低压并网氢能电源、工商业分布式氢能发电项目、氢能备用电源系统。严格按照电能质量监测标准设计，可jin准监测谐波、电压波动闪变、三相不平衡、暂态事件、电压偏差等全指标，支持数据录波与远程上传，压分布式新能源并网验收要求。

2. APView500PV（中压并网专用）

适配10kV中压大功率氢能电站、集中式氢能发电场站，是新能源并网专用监测设备，兼容电网并网规范，可实现长时间不间断在线监测，顺利通过电网严苛验收。

设备核心价值：

•  全程在线监测，实时捕捉谐波、电压、功率异常数据

•  故障录波溯源，快速定位电能质量问题成因

•  数据可上传、可存档，满足电网合规验收刚需

•  提前预警隐患，避免设备损坏与电网考核罚款

二、针对性治理：解决超标问题，稳定发电质量

仅监测无法改善电能质量，搭配专属治理设备，才能从根源解决超标问题，保障系统稳定运行。

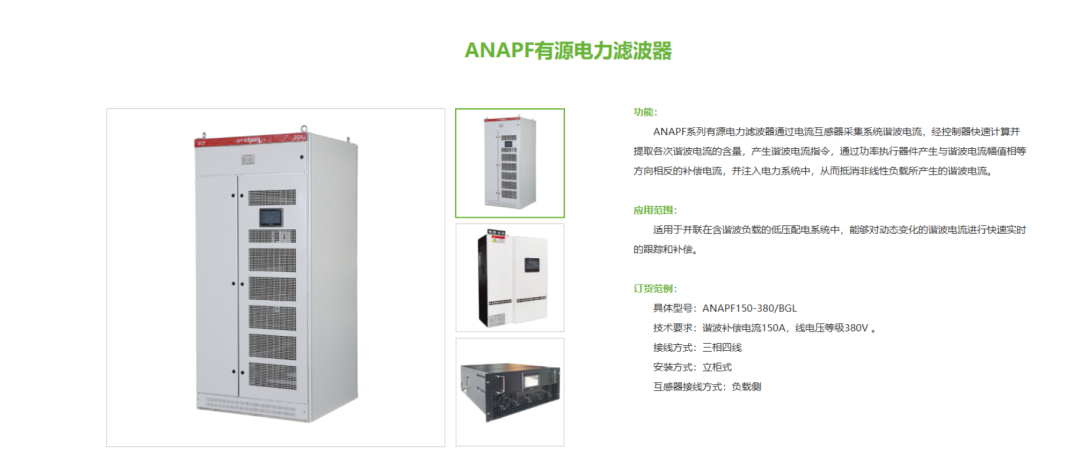

1. ANAPF 有源电力滤波器（主打谐波治理）

氢能逆变器核心问题为谐波超标，ANAPF是针对性治理利器。可动态滤除2～51次全频段谐波，响应速度≤5ms，适配氢能机组动态波动工况，同时可兼顾无功补偿、三相平衡调节，杜绝谐波带来的设备发热、干扰、并网不合格问题。

适配场景：所有氢能逆变发电系统，是氢能项目必配治理设备。

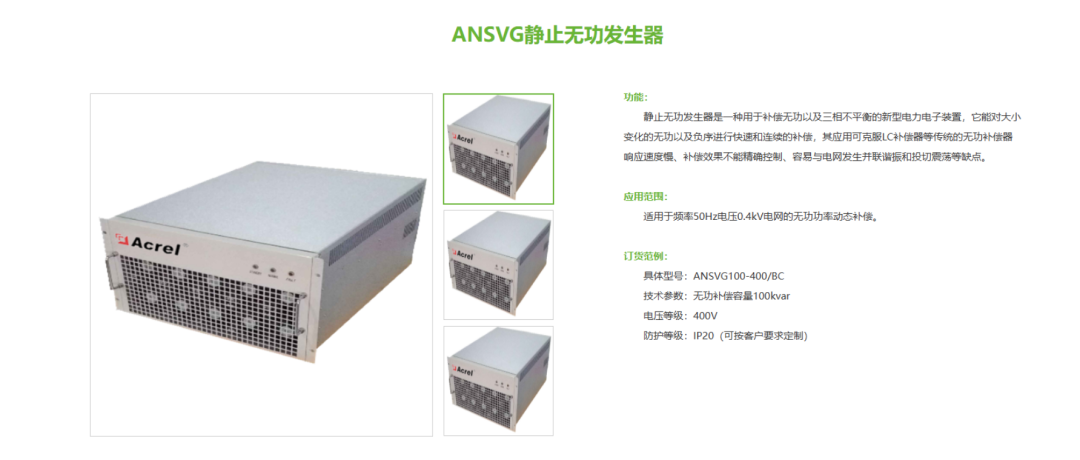

2. ANSVG 静止无功发生器（主打稳压调压）

针对氢能机组出力波动、负载切换导致的电压不稳、功率因数跳变、三相不平衡问题，ANSVG可实现毫秒级动态无功补偿，快速支撑并网点电压，抑制电压波动与闪变，稳定系统功率因数，提升氢能发电并网稳定性与电能利用率。

适配场景：大功率氢能电站、工况波动大的氢能备用电源、微网氢能发电系统。

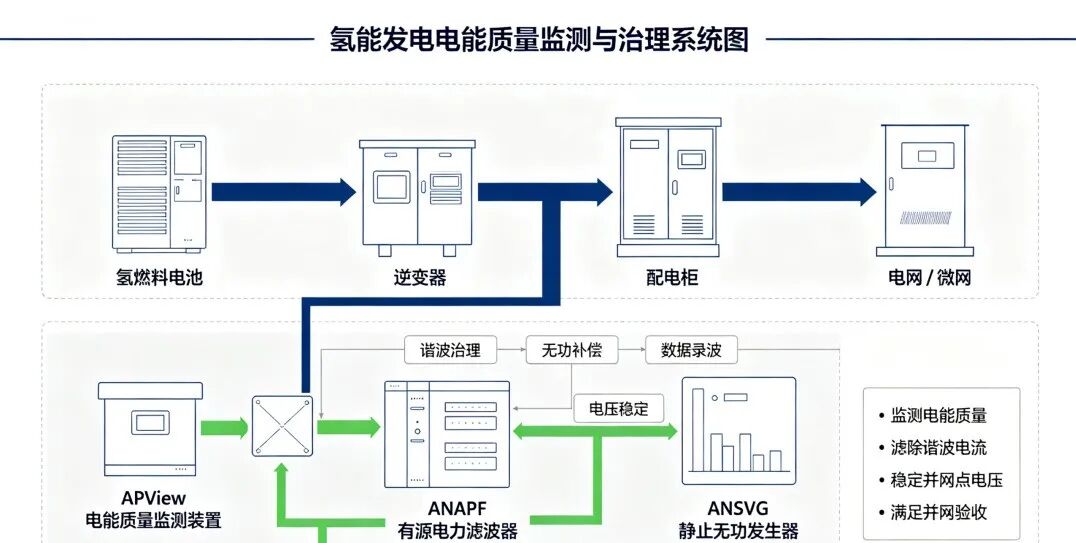

三、场景化标准搭配方案

•      低压小型氢能项目：APView400 + ANAPF 有源滤波（基础达标、谐波治理）

•      中大型/并网验收项目：APView500PV + ANAPF + ANSVG 组合治理（全维度优化、稳电压+治谐波+保合规）

1. 合规，轻松过审

整套方案贴合新能源电能质量管理规范与电网并网标准，监测数据合规、治理效果达标，解决并网验收难题。

2. 动态适配氢能波动工况

区别于传统静态补偿设备，全系设备毫秒级响应，适配氢能机组启停、负载波动的动态工况，治理效果不打折。

3. 降本增效，延长设备寿命

有效降低谐波损耗、设备发热、电压异常带来的故障风险，减少运维成本与停机损失，延长氢能燃料电池、逆变器、配电柜整套设备使用寿命。

4. 一站式一体化服务

监测、治理、数据上传、并网适配全套自研设备，无需多方拼凑，方案成熟、落地快捷、售后省心。
