ADW600多回路计量模块：破解复杂配电改造难题的智能利器

在能源管理精细化、智能化的发展趋势下，传统单回路电能表已难以满足复杂用电场景的计量与管控需求。安科瑞电气推出的ADW600多回路电力计量模块，凭借其独特的模块化设计与多回路并行计量架构，正成为工业、商业及建筑等领域能源监测的核心设备，改变了多回路计量的游戏规则。

ADW600多回路计量模块虽仅有巴掌大小，却集成了电压、电流、功率、谐波分析、温度监测、漏电保护等12项核心功能，堪称电力计量领域的“多功能"。

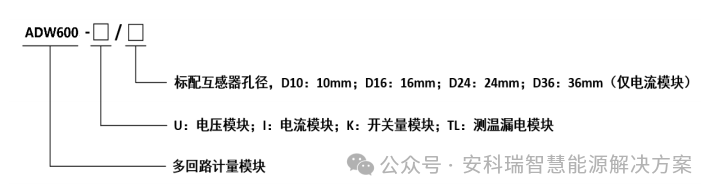

其突破性的模块化设计，将整个系统分解为网关主体、电压模块、电流模块、开关量模块、测温漏电模块等独立单元，各功能单元通过工业级RJ45接口实现标准化网线互联，支持自由组合与级联扩展，可灵活构建4-36回路的智能计量系统。

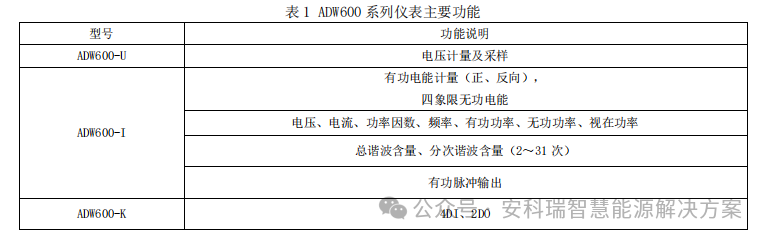

1. 高精度测量

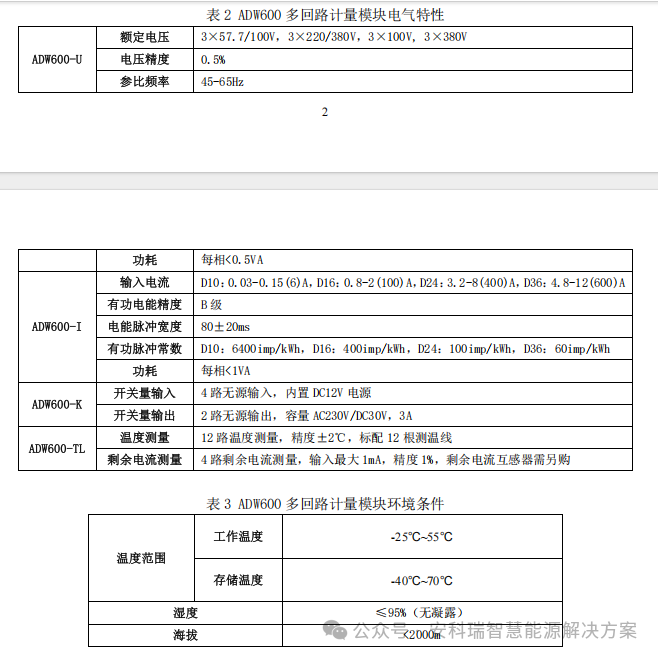

电压模块(ADW600-U)：电压精度高达0.5%，可适配3×57.7/100V、3×220/380V等多种额定电压，为电力系统提供稳定且准确的电压数据。

电流模块(ADW600-I)：有功电能精度达B级，不仅能计量正、反向有功电能，还能测量四象限无功电能，实时监测电压、电流、功率因数、频率等关键参数。

2. 高级电力分析

ADW600具备谐波分析能力，可准确分析总谐波含量以及2-31次的分次谐波含量，帮助用户识别电能质量问题，为治理谐波污染提供数据支撑。

3. 安全监测

开关量模块(ADW600-K)：配备4路无源输入和2路无源输出，内置DC12V电源，可用于监测外部设备状态，实现自动化电力控制。

测温漏电模块(ADW600-TL)：可进行12路温度测量，精度达±2℃，并标配12根测温线；同时能进行4路剩余电流测量，精度为1%，有效保障电力系统的漏电安全。

ADW600的安装流程极为简便，三个步骤即可完成专业部署：

STEP1：硬件组装 - 主模块搭配电压/电流/开关量等扩展模块，像搭积木般自由组合。

STEP2：接线实操 - 电压接入11-14端子对应UA/UB/UC/UN；电流检测专用互感器直接卡入线缆，RJ12接口即插即用。

STEP3：调试优化 - 通过RS485接口连接电脑，使用Modbus协议（功能码03H/10H）读取数据。

安装时要特别注意：不同模块之间网线连接时需要注意BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

1. 商业综合体能耗精细化管理

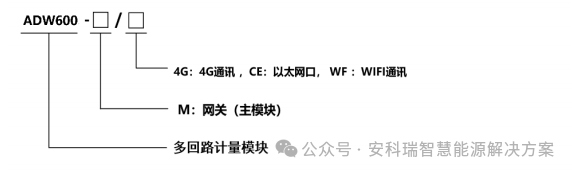

针对多业态商业综合体配电系统复杂的情况，采用ADW600-M（4G通讯）作为网关，配合多个ADW600-I和ADW600-TL测温漏电模块，可通过多回路拼接技术，实现300+低压回路全覆盖计量，实时采集电能、功率因数及谐波数据，助力物业按实分摊电费，解决公摊纠纷。

2. 老旧小区配电改造与安全监测

对于配电线路老化、负荷不平衡、漏电隐患突出的老旧小区，ADW600可在不改动原有线路条件下完成计量与安全升级。模块自适应三相四线/三线接线，免大规模改造，可缩短工期50%。

3. 工业厂房能效与电能质量监测

在非线性负载多的工业厂房中，部署ADW600-I（D24，400A大电流）与ADW600-TL模块，可监测变压器、变频器等回路。其谐波测量功能可识别出谐波超标致变压器发热，通过加装滤波器可将畸变率由25%降至8%，有效延长设备寿命。

4. 智慧园区分布式能源计量与协同控制

在含光伏、充电桩、储能的智慧园区，以ADW600-M（WiFi网关）为核心，搭配ADW600-I（四象限无功计量）、ADW600-K（充电桩控制）及ADW600-TL（电池测温）模块，可实现源-网-荷-储一体化管理。

ADW600多回路计量模块通过多回路集成、高精度测量、智能平台对接等优势，重新定义了电力监控的边界。其不仅降低了设备部署成本，还通过数据驱动的方式助力企业实现能效优化与碳中和目标，成为工业4.0时代能源管理的核心工具。

随着物联网技术的深化应用，ADW600在智能城市与绿色能源领域的潜力将进一步释放，为各行各业提供回路级、区域级、负载类型级的多维度能源视角，是推进能源数字化管理的理想解决方案。
