解决谐波、无功、电压不稳 —安科瑞电能质量治理系统，助力企业安全节能

2020年我国提出了“碳达峰、碳中和"的目标，随着新型电力系统建设高速推进，预期未来高比例电力电子设备会持续接入电网，给电网的电能质量带来的“污染"愈加严重，成为电力系统未来面临的新问题。对此，应提前谋划，加强管控，研究谐波畸变等关键因素对系统的影响及治理措施等，以减小对电能质量及系统安全稳定运行的冲击。

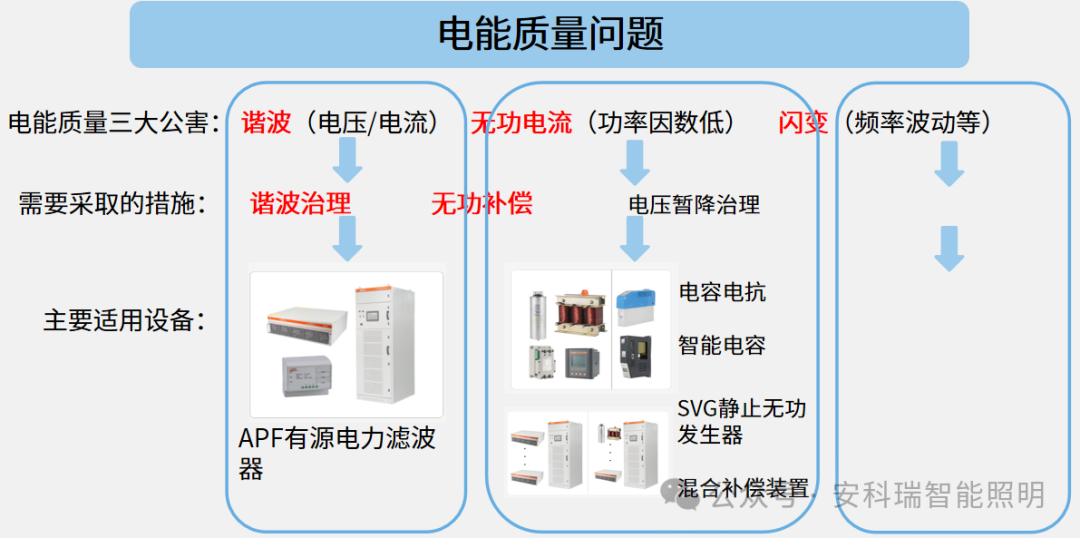

一、电能质量问题及现象

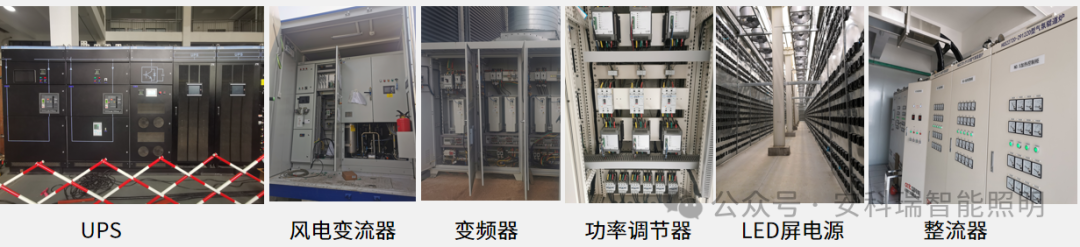

随着电力电子器件的广泛应用，变频器、功率调节器、直流输电换流阀、风电变流器、光伏逆变器、充电桩、LED照明等各类电力电子装置的规模化应用，电网中谐波运行水平逐渐恶化。

非线性负载的特点：对负载施加正弦形电压时，其输出电流并不是正弦形。负载阻抗不是恒定常数。

二、电能质量产品治理方式

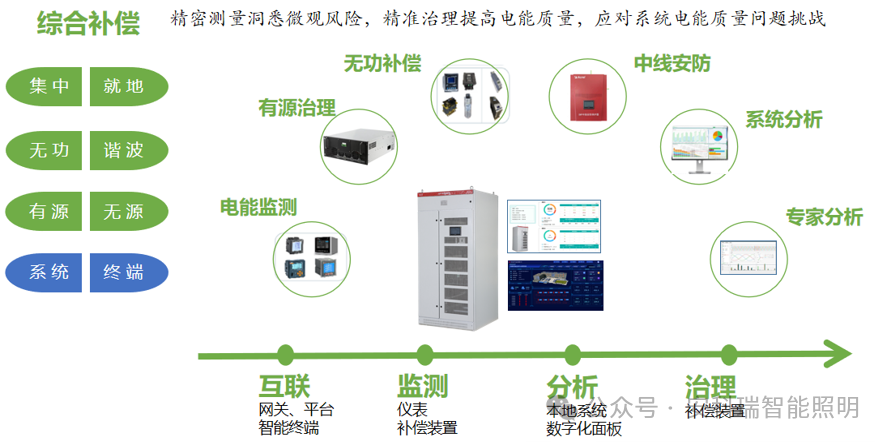

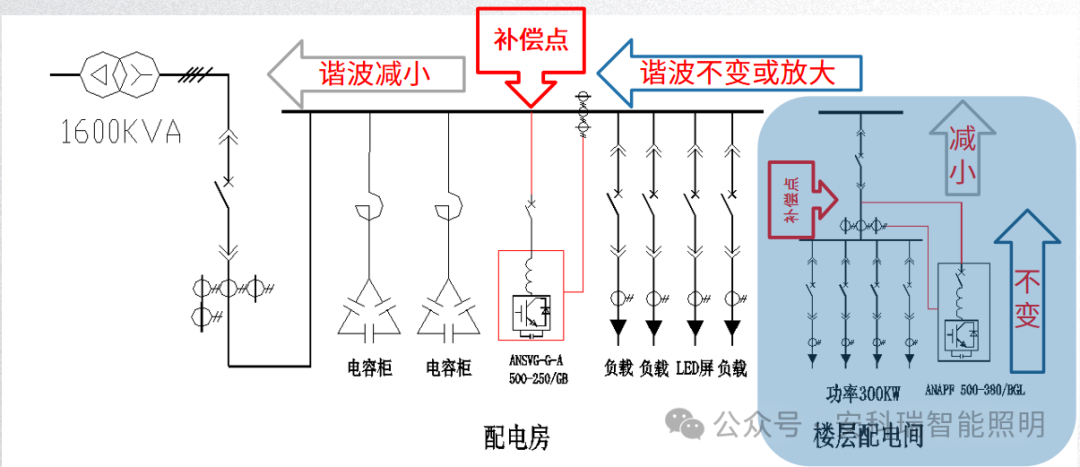

补偿位置选择：集中补偿、局部补偿、就地补偿

三、安科瑞电能质量产品及服务

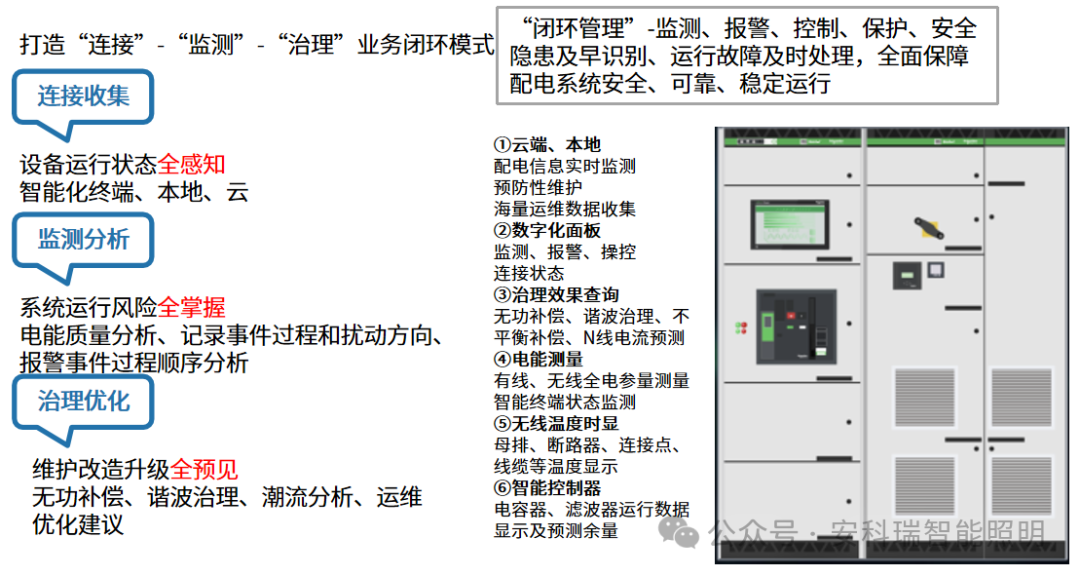

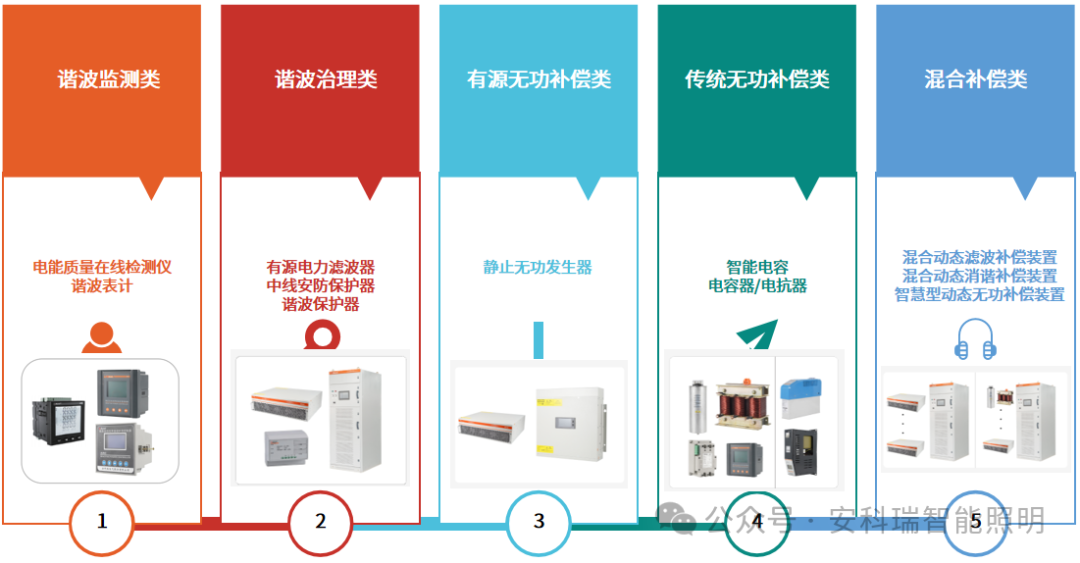

3.1 安科瑞电能质量产品架构

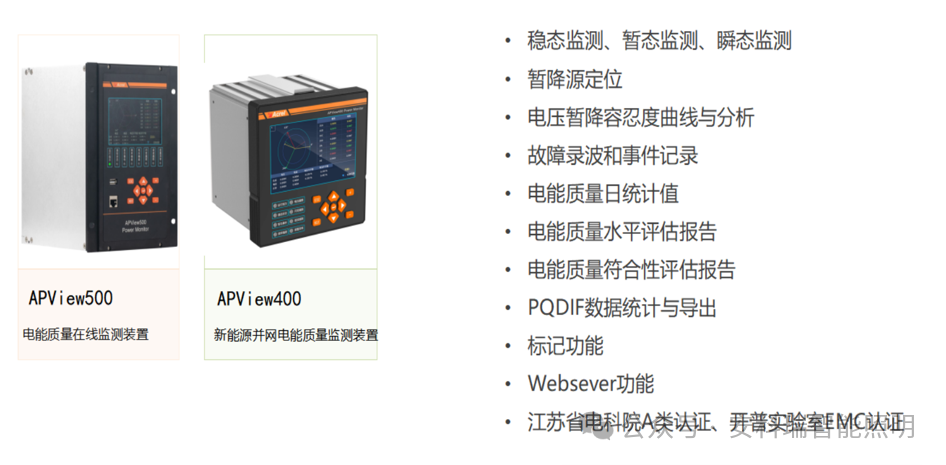

（1）电能质量在线监测装置

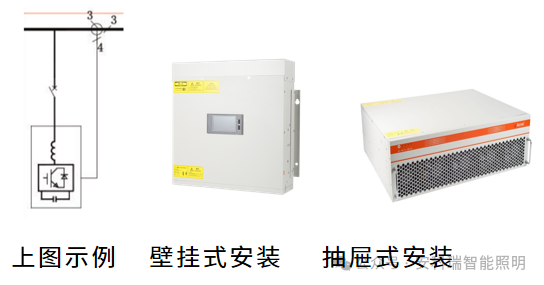

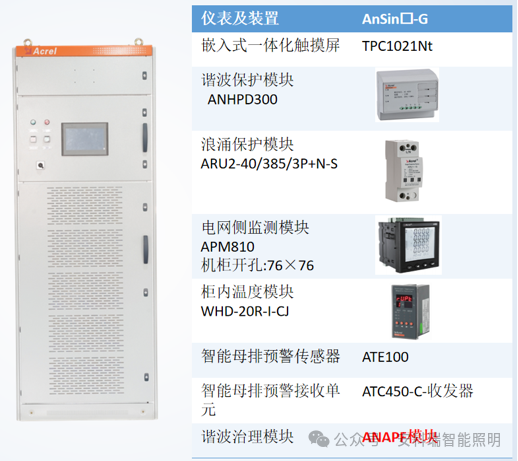

（2）有源谐波治理装置

有源谐波治理装置通过CT采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。

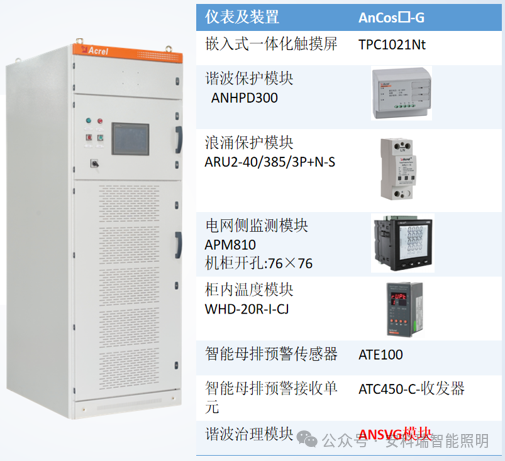

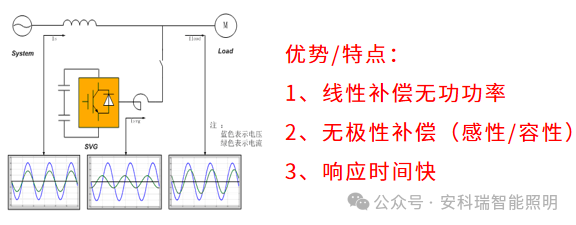

（3）有源无功补偿装置

有源无功补偿装置是一种用于补偿无功的新型电力电子装置，它能对大小变化的无功以及负序进行快速和连续的补偿，其应用可克服LC补偿器等传统的无功补偿器响应速度慢、补偿效果不能精确控制、容易与电网发生并联谐振和投切震荡等缺点。

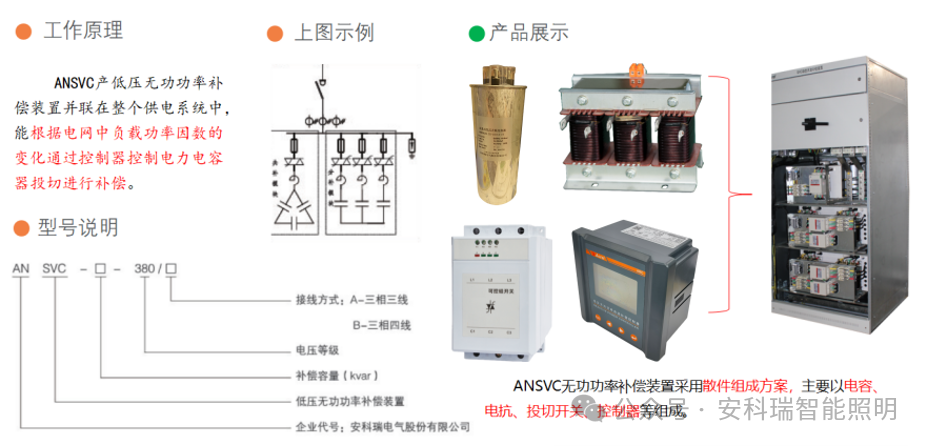

（4）低压无功功率补偿装置

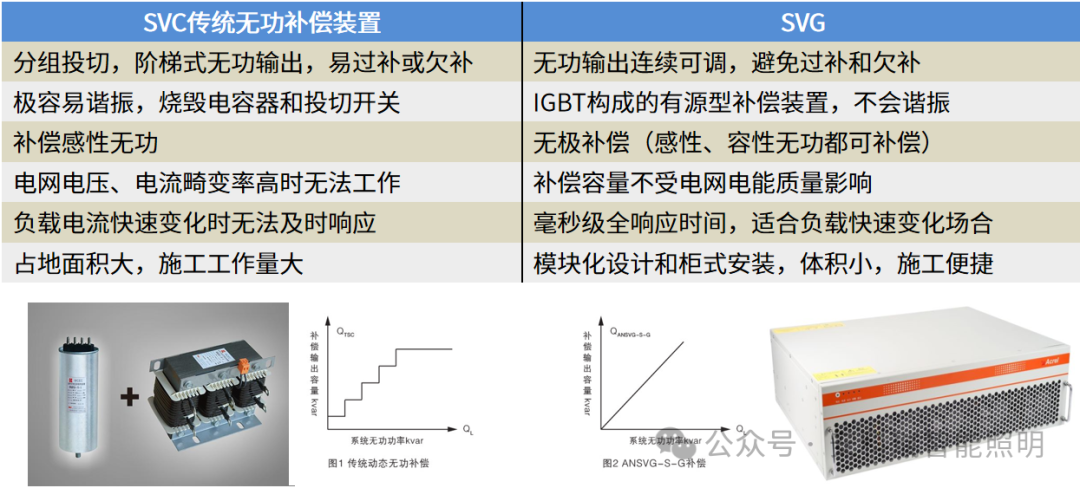

有源无功补偿和低压无功补偿的比较

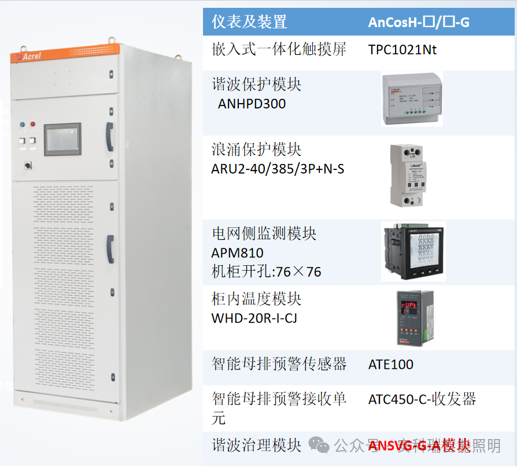

（5）综合补偿（混合动态滤波补偿装置）

混合动态滤波补偿装置是一种用于动态补偿无功的新型电力电子装置。其基本原理是指将三相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的，同时这个模块可以在容量满足的情况下补偿多次谐波。

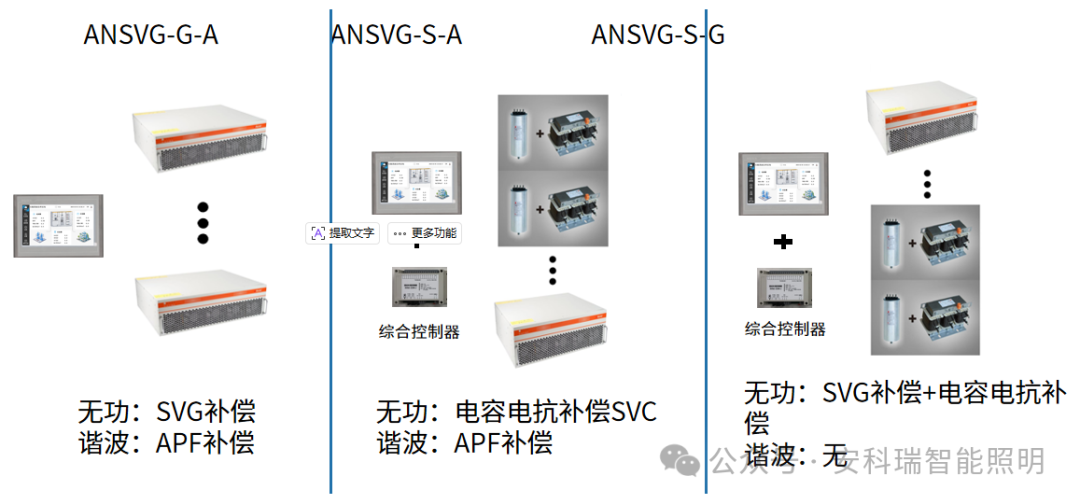

几种混合补偿比较

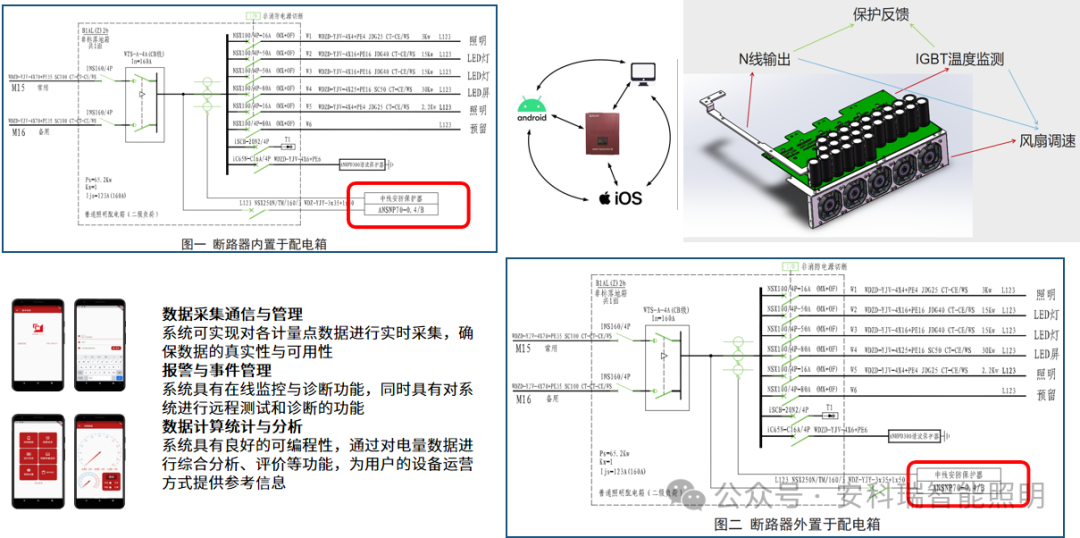

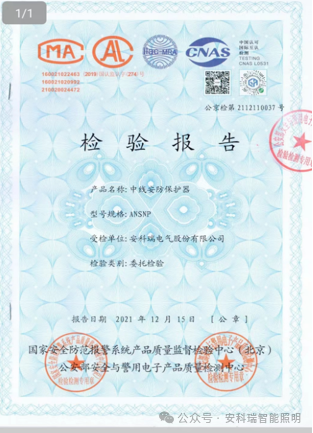

（6）中线安防保护器

对末端回路电流进行检测、分析，治理谐波及三相不平衡，可治理由3N次谐波和三相不平衡造成的N线电流过大问题，消除其造成的电气火灾安全隐患；

实现系统N线电流治理，同时具备谐波电流、无功功率、杂散电流、系统电流突变，谐波电流突变的抑制功能；

系统节能功能；降低系统线缆损耗,降低系统由于集肤效应引起的损耗问题，实现综合节能。同时可以提高系统的元件使用寿命，降低维修成本；

无线数据传输功能及手机APP交互功能。

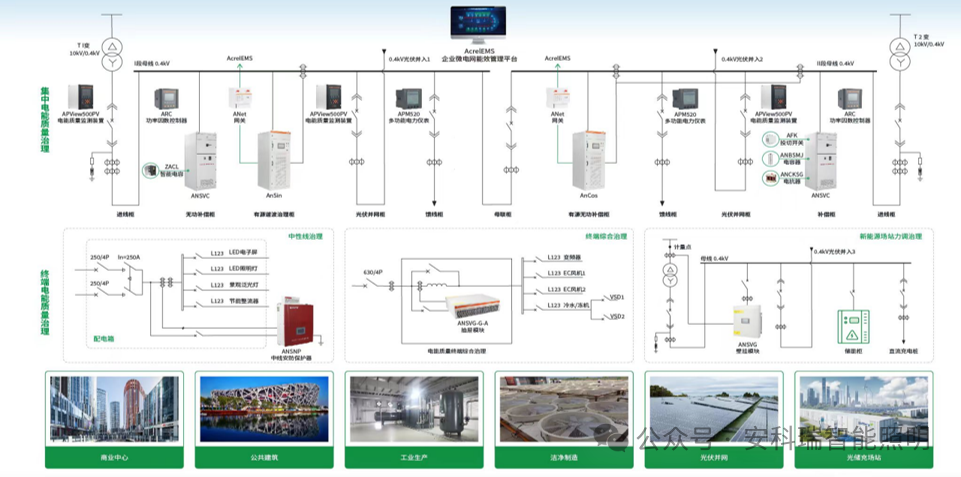

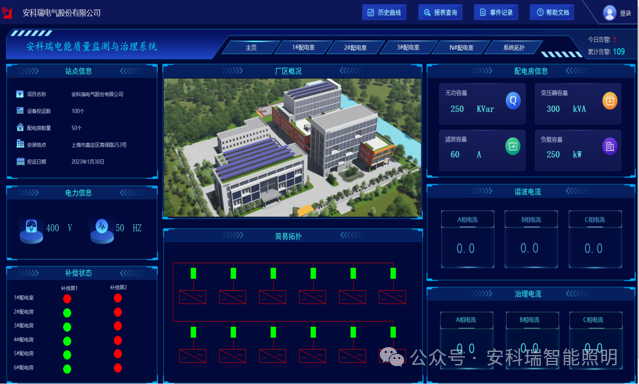

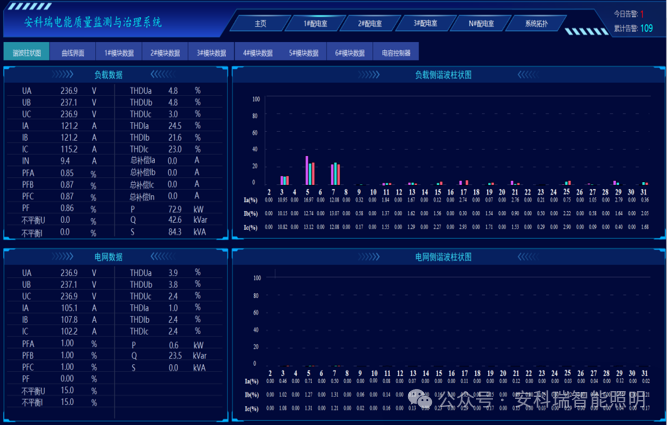

3.2 电能质量监测与治理系统
